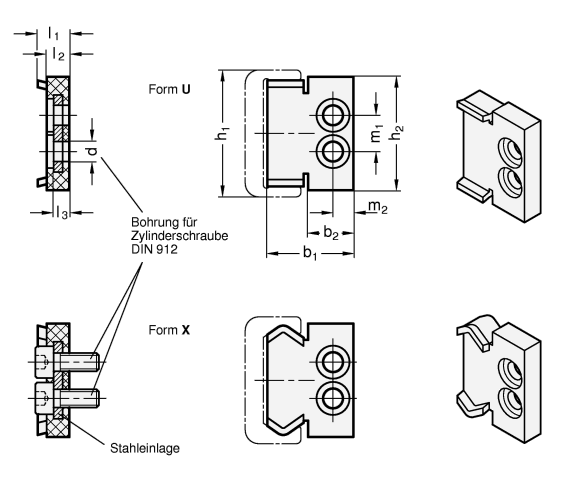

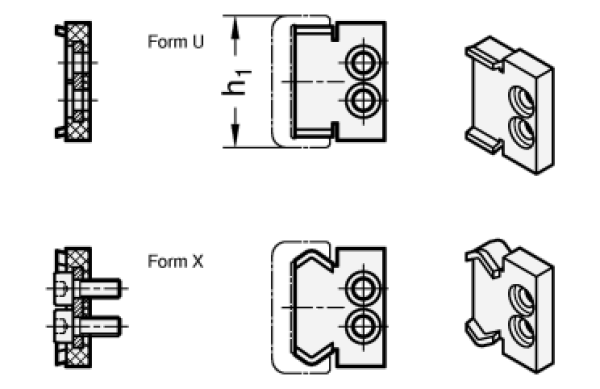

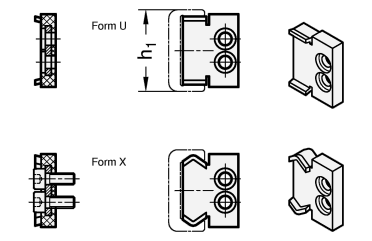

Abstreifer GN 2428 gewähren Schutz vor Schmutzablagerungen in der Laufschiene und an den Laufrollen.
Bei der Größe h1 = 18 wird der Abstreifer nur mit einer mittigen Schraube befestigt.
Die Schrauben gehören zum Lieferumfang.
h1
Laufschiene |
b1 |
b2 |
d
für Zylinder-
schraube DIN 912 |
h2 |
l1 |
l2 |
l3 max. |
m1 |
m2 |
18 |
12,6 |
5,6 |
M 3 |
17 |
7 |
5 |
3,5 |
- |
3,5 |
28 |
19 |
10 |
M 4 |
25 |
7 |
5 |
3,5 |
8 |
4,5 |
35 |
25,5 |
12,5 |
M 4 |
32 |
7 |
5 |
3,5 |
10 |
5,5 |
43 |
32,2 |
15 |
M 4 |
40 |
7 |
5 |
3,5 |
12 |
7,5 |
