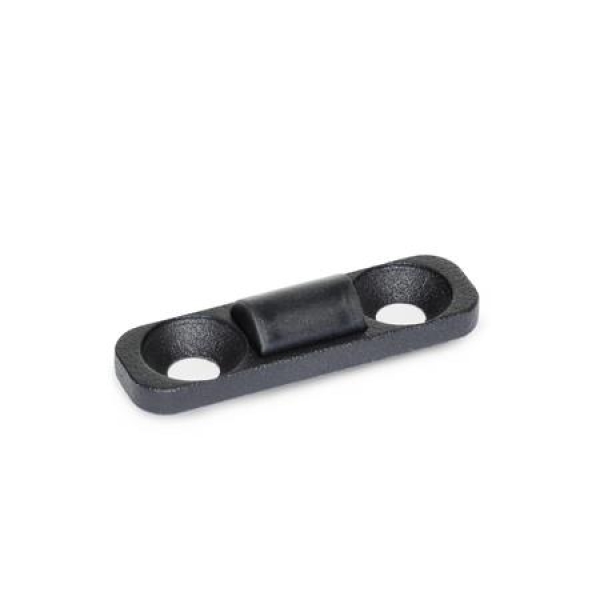

GN 2374 Anschläge für Scharniere
Anschläge GN 2374 sind bezüglich Ihrer Abmessungen als Zubehör für die Scharnier-Familien GN 237 und GN 337 ausgelegt. Sie können bei der Montage des Scharniers mit angeschraubt werden und begrenzen den Drehwinkel durch ein Elastomerelement auf den Wert w.
Sie werden vorrangig bei leichteren Klappen eingesetzt oder wenn keine dynamische Beanspruchung des Anschlags zu erwarten ist.

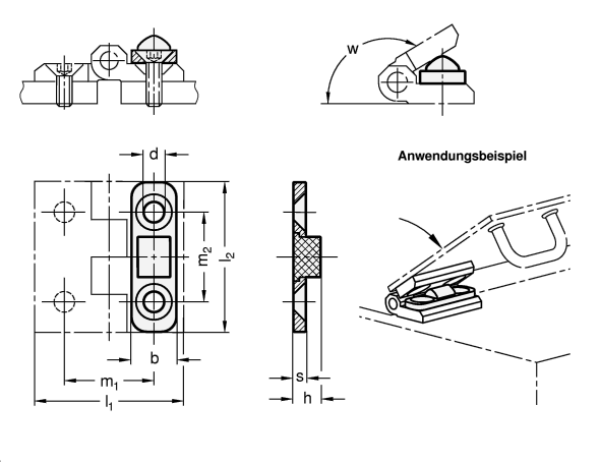

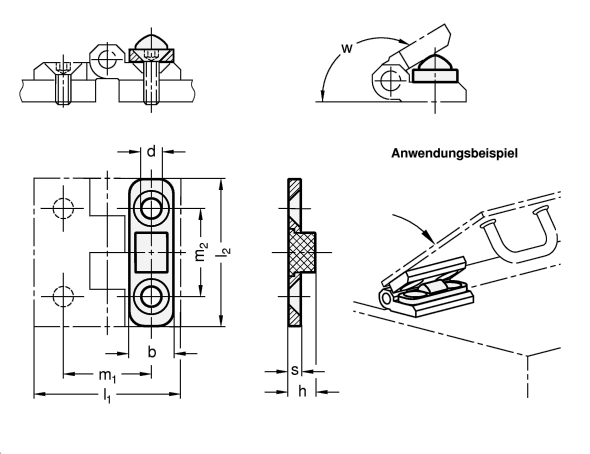

| l2 | w ≈ | b | d | h | l1 | m1 | m2 | s |
|---|---|---|---|---|---|---|---|---|
| 40 | 150 | 12 | 5,3 | 7,8 | 40 | 25 | 25 | 3,5 |
| 50 | 150 | 15 | 6,3 | 9,2 | 50 | 30 | 30 | 4 |
| 60 | 150 | 18 | 8,3 | 10,9 | 60 | 36 | 36 | 5 |
Stahl-Feinguss ST
verzinkt, kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
Elastomerelement
Perbunan® (NBR)
temperaturbeständig bis 120 °C
Härte 85±5 Shore A
RoHS
verzinkt, kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
Elastomerelement
Perbunan® (NBR)
temperaturbeständig bis 120 °C
Härte 85±5 Shore A
RoHS
2374-ST-40-150-SW
2374-ST-50-150-SW
2374-ST-60-150-SW
2374-ST-50-150-SW
2374-ST-60-150-SW
