GN 453 Edelstahl - Anschlagpuffer

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form:

Härte:

ab 2,20 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Anschlagpuffer GN 453 werden als Endanschläge z. B. für Förderwagen verwendet.

Sie absorbieren einen Großteil der beim Aufprall wirksamen kinetischen Energie. Dabei wirken sie dämpfend, vermeiden zu Schäden führende starke Erschütterungen und minimieren einen Rückprall. Nicht zuletzt wirken sie auch lärmdämpfend.

Durch die parabolische Form haben diese Anschlagpuffer eine progressive Federcharakteristik: Die Dämpfung von Stößen erfolgt zunächst sanfter.

d₁	h	d₂	Länge l Form S	s	t Form E	Federrate ≈ in N/mm Härte 40	Härte 55	Härte 70	max Belastbarkeit in N Härte 40	Härte 55	Härte 70	max. Federweg ≈ in mm
10	10	M 5	12	1,2	5	14	20	40	46	59	113	3
20	15	M 6	18	2	6	30	49	78	130	195	320	4
20	24	M 6	18	2	6	14	22	55	82	130	330	6
25	20	M 6	18	2	6	16	38	96	84	190	495	5
30	30	M 8	18	2	8	25	35	84	190	260	630	7,5
30	36	M 8	20	2	8	20	36	72	180	320	650	9
35	40	M 8	23	2	8	26	30	63	260	300	630	10
50	50	M 10	28	2	10	54	78	90	675	970	1120	12,5
50	61	M 8	28	2	8	32	39	100	490	600	1520	15,25
50	68	M 10	28	2	10	52	52	115	890	890	1950	17
70	58	M 12	37	3	12	82	110	140	1150	1520	1990	14
75	89	M 12	37	3	12	66	98	125	1330	1960	2540	20

Ausführung

Gummi Naturkautschuk (NR)
schwarz
auf Deckbleche aufvulkanisiert
temperaturbeständig bis 80 °C
Härte Shore A ±5

weich* 40
mittel 55
hart* 70

(* i. d. R. nicht auf Lager, erfordert Mindestbestellmenge)

Deckbleche, Gewindebuchsen, Schrauben
Edelstahl
nichtrostend, 1.4301

Form

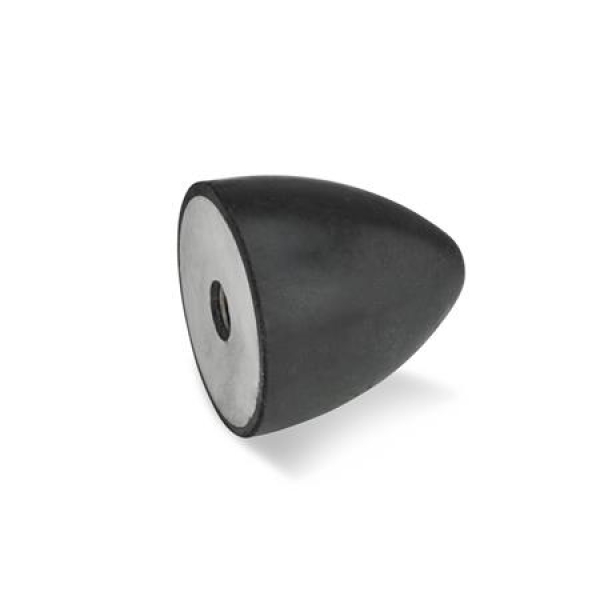

E mit Innengewinde

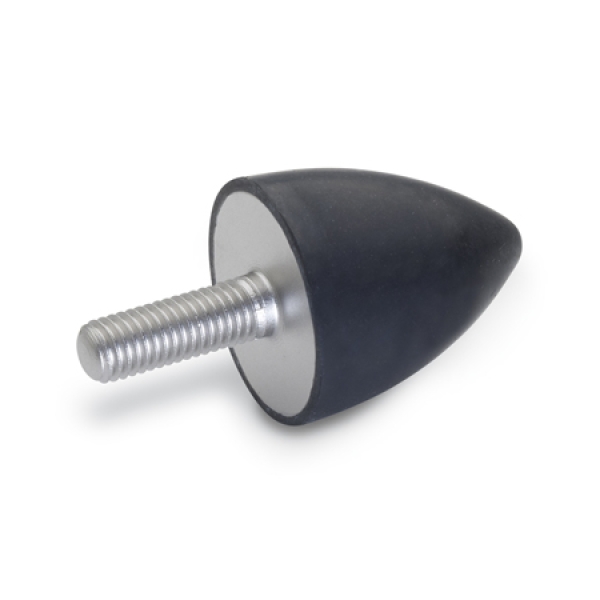

S mit Schraube

RoHS

Auf Anfrage:
Gummi in grauer Farbe

Artikelnummern

453-10-10-M5-E-40
453-10-10-M5-S-40
453-10-10-M5-E-55
453-10-10-M5-S-55
453-10-10-M5-E-70
453-10-10-M5-S-70
453-20-15-M6-E-40
453-20-15-M6-S-40
453-20-15-M6-E-55
453-20-15-M6-S-55
453-20-15-M6-E-70
453-20-15-M6-S-70
453-20-24-M6-E-40
453-20-24-M6-S-40
453-20-24-M6-E-55
453-20-24-M6-S-55
453-20-24-M6-E-70
453-20-24-M6-S-70
453-25-20-M6-E-40
453-25-20-M6-S-40
453-25-20-M6-E-55
453-25-20-M6-S-55
453-25-20-M6-E-70
453-25-20-M6-S-70
453-30-30-M8-E-40
453-30-30-M8-S-40
453-30-30-M8-E-55
453-30-30-M8-S-55
453-30-30-M8-E-70
453-30-30-M8-S-70
453-30-36-M8-E-40
453-30-36-M8-S-40
453-30-36-M8-E-55
453-30-36-M8-S-55
453-30-36-M8-E-70
453-30-36-M8-S-70
453-35-40-M8-E-40
453-35-40-M8-S-40
453-35-40-M8-E-55
453-35-40-M8-S-55
453-35-40-M8-E-70
453-35-40-M8-S-70
453-50-50-M10-E-40
453-50-50-M10-S-40
453-50-50-M10-E-55
453-50-50-M10-S-55
453-50-50-M10-E-70
453-50-50-M10-S-70
453-50-61-M8-E-40
453-50-61-M8-S-40
453-50-61-M8-E-55
453-50-61-M8-S-55
453-50-61-M8-E-70
453-50-61-M8-S-70
453-50-68-M10-E-40
453-50-68-M10-S-40
453-50-68-M10-E-55
453-50-68-M10-S-55
453-50-68-M10-E-70
453-50-68-M10-S-70
453-70-58-M12-E-40
453-70-58-M12-S-40
453-70-58-M12-E-55
453-70-58-M12-S-55
453-70-58-M12-E-70
453-70-58-M12-S-70
453-75-89-M12-E-40
453-75-89-M12-S-40
453-75-89-M12-E-55
453-75-89-M12-S-55
453-75-89-M12-E-70
453-75-89-M12-S-70
