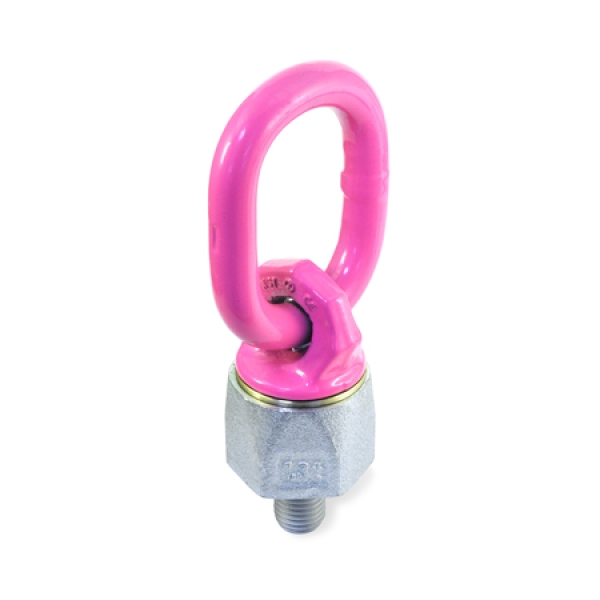

Die Anschlagwirbel GN 5860 sind drehbar kugelgelagert. Durch den beweglichen Ring nehmen sie Lasten in jeder Zugrichtung auf.
Die in obiger Tabelle angegebene Nenntragfähigkeit ist auf dem Anschlagwirbel deutlich sichtbar angegeben. Sie gilt für den belastungsungünstigsten Fall der nebenstehend aufgeführten Belastungsarten. Anschlagwirbel GN 5860 entsprechen der Maschinenrichtlinie 2006 / 42 / EG und sind BG-geprüft.
Der integrierte RFID-Transponder dient zur eindeutigen Kennzeichnung und Identifizierung des Anschlagmittels, z. B. bei der vorgeschriebenen regelmäßigen Überprüfung.
| d1 |
Länge l |
e |
h1 |
h2 |
h3 |
h4 |
k1 |
k2 |
k3 |
k4 |
sw |
Anzugs-
moment
in Nm |
Nenntrag-
fähigkeit
in t |
| M 8 |
13 |
30 |
84 |
76 |
31 |
45 |
8 |
45 |
29 |
44 |
28 |
10 |
0,30 |
| M 10 |
17 |
36 |
86 |
78 |
31 |
47 |
8 |
45 |
29 |
44 |
30 |
10 |
0,45 |
| M 12 |
21 |
42 |
117 |
107 |
49 |
58 |
10 |
55 |
35 |
65 |
36 |
10 |
0,60 |
| M 16 |
25 |
48 |
126 |
113 |
46 |
67 |
13 |
64 |
38 |
65 |
41 |
30 |
1,30 |
| M 20 |
33 |
62 |
150 |
137 |
54 |
83 |
13 |
61 |
35 |
77 |
55 |
70 |
2,00 |
| M 24 |
40 |
81 |
191 |
173 |
66 |
107 |
18 |
76 |
40 |
94 |
70 |
150 |
3,50 |
| M 30 |
50 |
99 |
243 |
221 |
90 |
131 |
22 |
94 |
50 |
126 |
85 |
225 |
5,00 |
