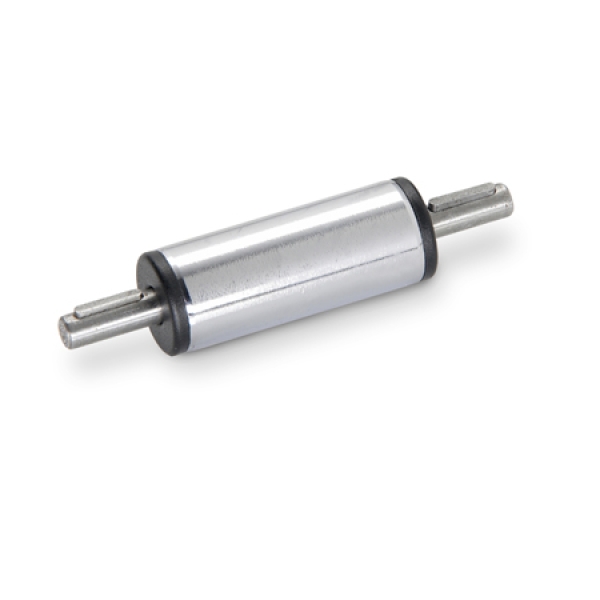

Übertragungseinheiten GN 391 werden in der Regel in Verbindung mit Lineareinheiten (GN 291, GN 292, GN 293) eingesetzt: Sie dienen dazu, die Drehbewegung zur Betätigung der Lineareinheiten an eine andere oder weitere Stelle zu übertragen.
Ein Sonderfall stellt die Übertragungseinheit mit der Standardlänge l1 dar: Sie dient dazu, zusammen mit einem Winkelgetriebe, die Betätigungsachse für die Lineareinheit (Handrad) um 90° zu drehen.
Wie bei den Lineareinheiten können digitale Stellungsanzeiger angebaut werden.
| d1 |
l1
Standardlängen der
Antriebseinheiten |
Übertragungseinheiten |
d2 |
l2 |
| 18 |
47 |
* |
6 |
16 |
| 30 |
60 |
* |
8 |
16 |
| 40 |
93 |
* |
12 |
17 |
| 50 |
93 |
* |
12 |
18 |
* nach Kundenanforderung
