DIN 6321 Aufnahme-/ Auflagebolzen

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

h₁:

ab 5,63 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Aufnahmebolzen DIN 6321 werden zum Positionieren in Bohrungen eingesetzt. Dabei hilft die abgeflachte Ausführung (Form C) beim Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen. Eine weitere Anwendung dieser Ausführung ist das Fixieren von zu positionierenden Teilen in nur eine Richtung.

Im übrigen können die Formen A und B auch als Auflage, also Anschlag oder als Fuß verwendet werden.

d₁ g6 Form A	Form B / C	h₁ h9 Form A	h₁ ±0,1 Form B / C		d₂ n6	h₂ Form B / C	Länge l	s ≈ Form C
6	6	5	7	12	4	4	6	1
-	8	-	10	16	6	6	9	1,6
10	10	6	10	18	6	6	9	2,5
-	12	-	10	18	6	6	9	2,5
16	16	8	13	22	8	8	12	3,5
-	20	-	15	25	12	9	18	5
25	25	10	15	25	12	9	18	5

Ausführung

Stahl
gehärtet
brüniert

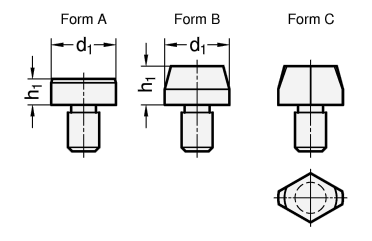

Form

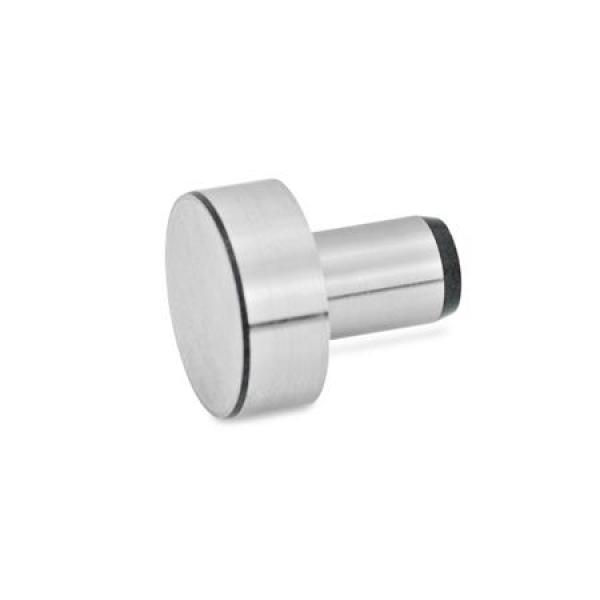

A Auflagebolzen, niedrig

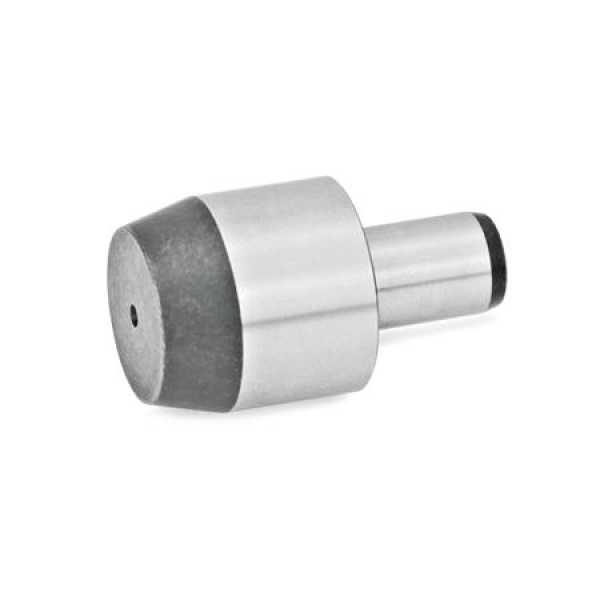

B Aufnahmebolzen hoch, kreisrund

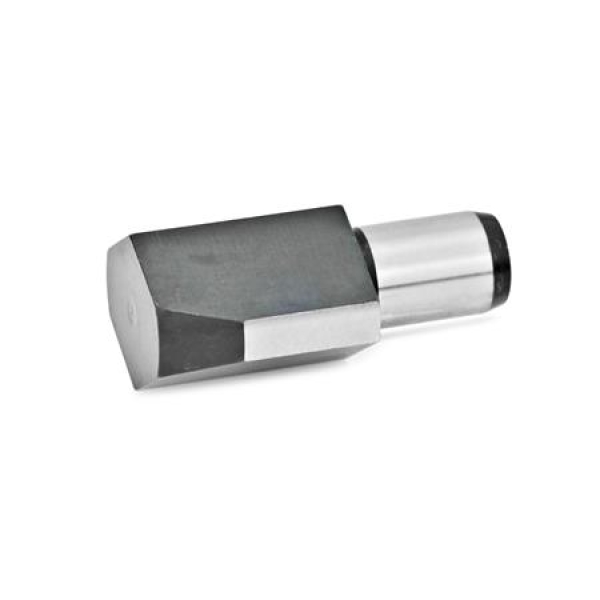

C Aufnahmebolzen hoch, abgeflacht

Form A:
ohne Zentrierbohrung

Form B, Form C:
mit Zentrierbohrung

RoHS

Artikelnummern

6321-6-5-A
6321-6-7-B
6321-6-7-C
6321-6-12-B
6321-6-12-C
6321-8-10-B
6321-8-10-C
6321-8-16-B
6321-8-16-C
6321-10-6-A
6321-10-10-B
6321-10-10-C
6321-10-18-B
6321-10-18-C
6321-12-10-B
6321-12-10-C
6321-12-18-B
6321-12-18-C
6321-16-8-A
6321-16-13-B
6321-16-13-C
6321-16-22-B
6321-16-22-C
6321-20-15-B
6321-20-15-C
6321-20-25-B
6321-20-25-C
6321-25-10-A
6321-25-15-B
6321-25-15-C
6321-25-25-B
6321-25-25-C
