GN 6322 Aufnahmebolzen mit Kugelansatz

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form:

ab 20,83 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Aufnahmebolzen GN 6322 werden zum Positionieren in Bohrungen eingesetzt. Dabei erleichtert der Kugelansatz das Einführen in die Bohrung.

Die abgeflachte Ausführung (Form C) hilft beim Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen. Eine weitere Anwendung dieser Ausführung ist die Fixierung von zu positionierenden Teilen in nur eine Richtung.

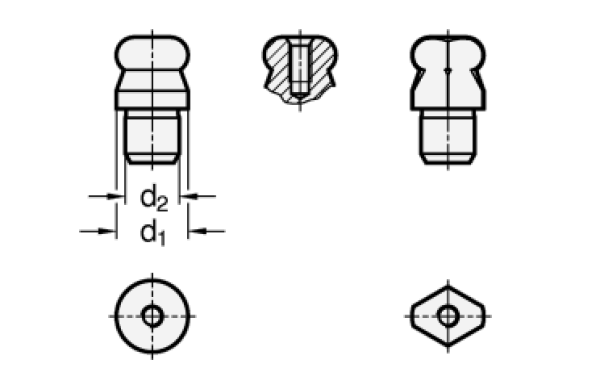

d₁ g6	d₂ n6	d₃ -0,01/-0,05	d₄	h₁	h₂	Länge l	s Form C	t	r
10	7	10	M 3	10	2,5	7	2,5	6	2,5
12	8	12	M 4	12	3	8	2,5	8	3
16	12	16	M 5	16	4	12	4,3	10	4
20	14	20	M 5	20	5	14	5	10	5
22	16	22	M 5	22	5,5	16	5	10	5,5
25	18	25	M 5	25	6	18	5,6	10	6

Ausführung

Stahl
gehärtet

Form

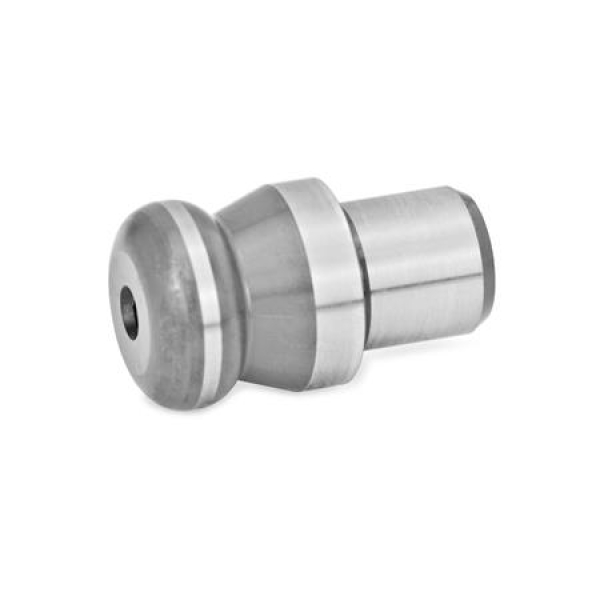

B Aufnahmebolzen hoch, kreisrund

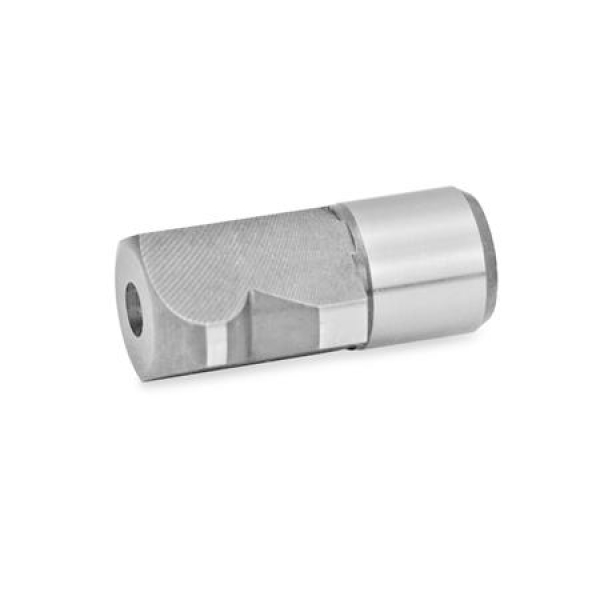

C Aufnahmebolzen hoch, abgeflacht

RoHS

Artikelnummern

6322-10-7-B
6322-10-7-C
6322-12-8-B
6322-12-8-C
6322-16-12-B
6322-16-12-C
6322-20-14-B
6322-20-14-C
6322-22-16-B
6322-22-16-C
6322-25-18-B
6322-25-18-C
