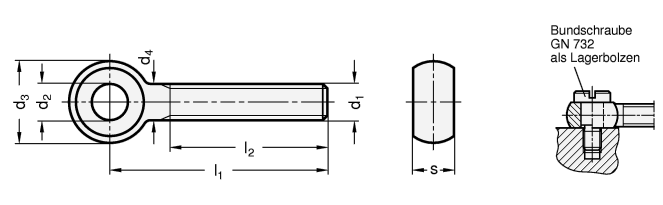

Augenschrauben GN 1524 haben ein längeres Gewinde, als Augenschrauben
DIN 444.
Als Lagerbolzen können bei den Größen M8, M10 und M12 Bundschrauben GN 732 eingesetzt werden.
d1 |
l1 |
l2 |
d2 E8 |
d3 -0,4 |
s -0,2 |
d4 |
M 6 |
50 |
60 |
70 |
80 |
40 |
6 |
12 |
8 |
6 |
M 8 |
50 |
- |
- |
- |
40 |
8 |
16 |
10 |
8 |
M 8 |
60 |
70 |
80 |
100 |
45 |
8 |
16 |
10 |
8 |
M 10 |
50 |
- |
- |
- |
38 |
10 |
20 |
12 |
10 |
M 10 |
60 |
- |
- |
- |
46 |
10 |
20 |
12 |
10 |
M 10 |
70 |
80 |
100 |
120 |
50 |
10 |
20 |
12 |
10 |
M 12 |
50 |
- |
- |
- |
35 |
12 |
25 |
14 |
12 |
M 12 |
60 |
- |
- |
- |
42 |
12 |
25 |
14 |
12 |
M 12 |
70 |
- |
- |
- |
52 |
12 |
25 |
14 |
12 |
M 12 |
80 |
100 |
120 |
130 |
60 |
12 |
25 |
14 |
12 |
M 16 |
70 |
- |
- |
- |
49 |
16 |
32 |
18 |
16 |
M 16 |
80 |
- |
- |
- |
59 |
16 |
32 |
18 |
16 |
M 16 |
100 |
- |
- |
- |
77 |
16 |
32 |
18 |
16 |
M 16 |
120 |
140 |
160 |
- |
80 |
16 |
32 |
18 |
16 |
M 20 |
100 |
- |
- |
- |
75 |
20 |
40 |
22 |
20 |
M 20 |
120 |
- |
- |
- |
95 |
20 |
40 |
22 |
20 |
M 20 |
140 |
160 |
- |
- |
100 |
20 |
40 |
22 |
20 |
M 24 |
160 |
240 |
- |
- |
120 |
25 |
50 |
28 |
24 |
