GN 176 Befestigungslaschen, Kunststoff

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

2,43 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

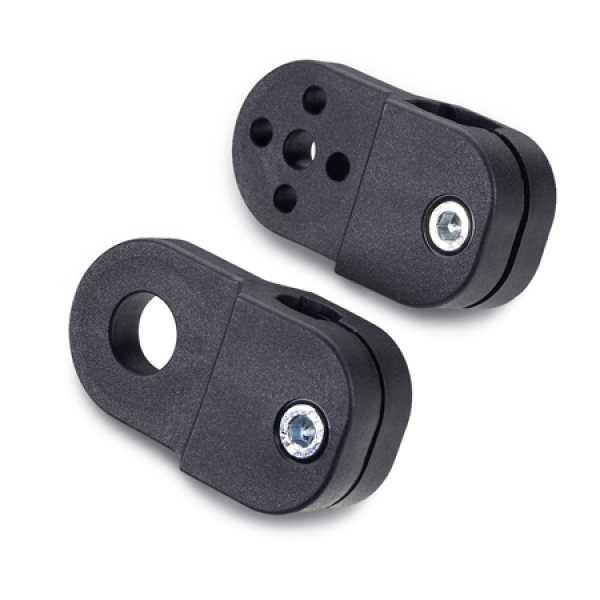

Befestigungslaschen GN 176 dienen zur Aufnahme marktgängiger Sensoren und Reflektoren.

Sie werden in Verbindung mit Klemmhaltern eingesetzt und können sowohl auf Rundrohre (-stangen) als auch auf Vierkantrohre (-stangen) montiert werden. Bei letzteren wird durch Formschluss ein Verdrehen im Klemmelement verhindert.

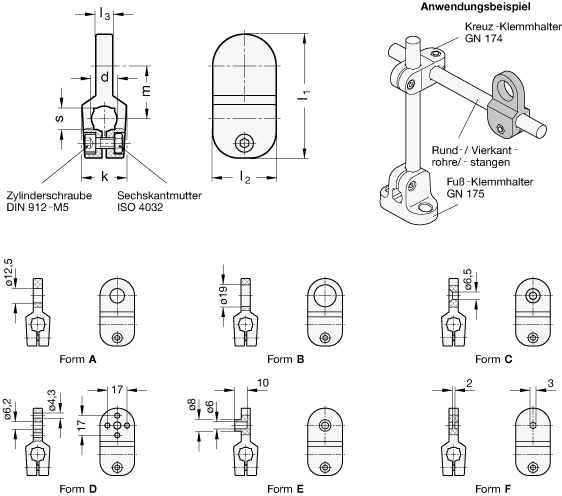

d Bohrung B	k	l₁	l₂	l₃	m	s Vierkant V
B 10	21	58,5	30	8	25	V 8
B 12	21	58,5	30	8	25	V 10
B 14	21	58,5	30	8	25	V 12

Ausführung

Kunststoff (Polyamid)
glasfaserverstärkt
temperaturbeständig bis 60 °C
schwarz, matt

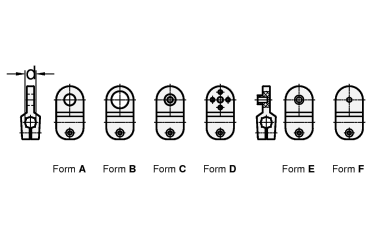

Form
A für Sensorbefestigung
B für Sensorbefestigung
C mit Bohrung für Senkschraube M6
D für Reflektorbefestigung
E für Reflektorbefestigung
F zur Aufnahme spezifischer Bohrungen

Zylinderschrauben DIN 912
Edelstahl nichtrostend, 1.4301

Sechskantmuttern ISO 4032
Edelstahl nichtrostend, 1.4301

RoHS

Artikelnummern

176-B10-A
176-B10-B
176-B10-C
176-B10-D
176-B10-E
176-B10-F
176-B12-A
176-B12-B
176-B12-C
176-B12-D
176-B12-E
176-B12-F
176-B14-A
176-B14-B
176-B14-C
176-B14-D
176-B14-E
176-B14-F
