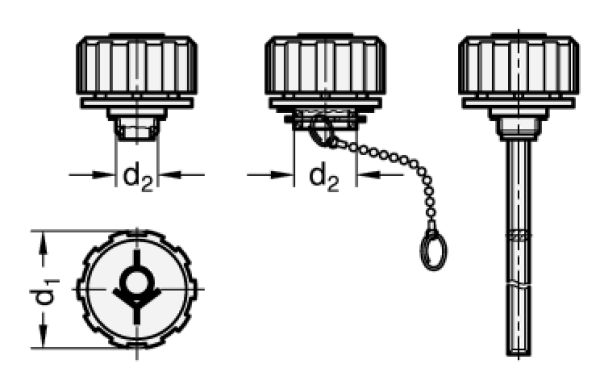

GN 774 Belüftungsdeckel

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form:

ab 30,95 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Funktion und Einsatzkriterien von Belüftungsdeckeln GN 774 mit Doppelventil sind in der Funktionsbeschreibung erklärt.

Belüftungsdeckel können entweder mit Gewinde oder Bajonett (BA) befestigt, sowie mit einem Einfüllsieb GN 664 oder GN 664.1 kombiniert werden.

Die Bajonett-Ausführung kann mittels der Kette gegen Verlieren gesichert werden.

MAX-MIN-Markierungsstriche können auf den Flächen des Ölmessstabes leicht angebracht werden (siehe GN 109).<ü/>

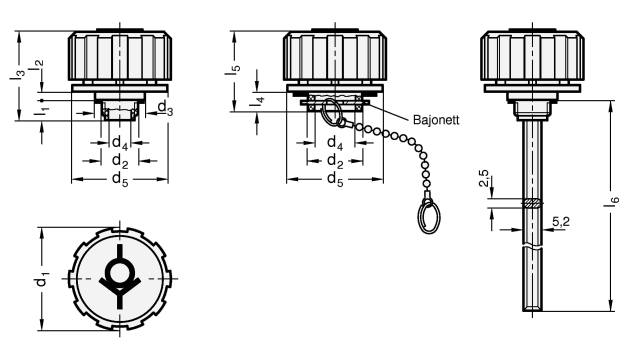

d₁	d₂ Gewinde	Bajonett BA	Öffnungsdruck in mbar		d₃	d₄	d₅	l₁	l₂	l₃	l₄	l₅	l₆
57	G 3/4	-	350	700	35	16	56	13	6	48	-	-	-
70	G 3/4	-	350	700	35	16	68	15	6	63	-	-	188
70	G 1 1/4	-	350	700	-	25	68	17	-	59	-	-	195
70	G 2	-	350	700	-	25	68	17	-	59	-	-	-
70	-	BA 39	350	700	-	25	68	-	-	-	14	56	195

Ausführung

Kunststoff
temperaturbeständig bis 100 °C
Oberteil (Deckel)
orange, RAL 2004

Unterteil (Gewinde / Bajonett)
schwarz, matt

Dichtung
Gummi NBR (Perbunan)

Luftfilter PU-Schaum
Polyurethan
Filterfeinheit 40 µm
temperaturbeständig bis 100 °C

Ölmessstab Stahl
phosphatiert

Form
A ohne Ölmessstab
B mit Ölmessstab (nicht lieferbar in Größe 57-G3/4 und Größe 70-G2)

Füllstandsmarkierungen / Sonderlängen GN 109

Artikelnummern

774-57-G3/4-350-A
774-57-G3/4-700-A
774-70-G3/4-350-A
774-70-G3/4-350-B
774-70-G3/4-700-A
774-70-G3/4-700-B
774-70-G11/4-350-A
774-70-G11/4-350-B
774-70-G11/4-700-A
774-70-G11/4-700-B
774-70-G2-350-A
774-70-G2-700-A
774-70-BA39-350-A
774-70-BA39-350-B
774-70-BA39-700-A
774-70-BA39-700-B
