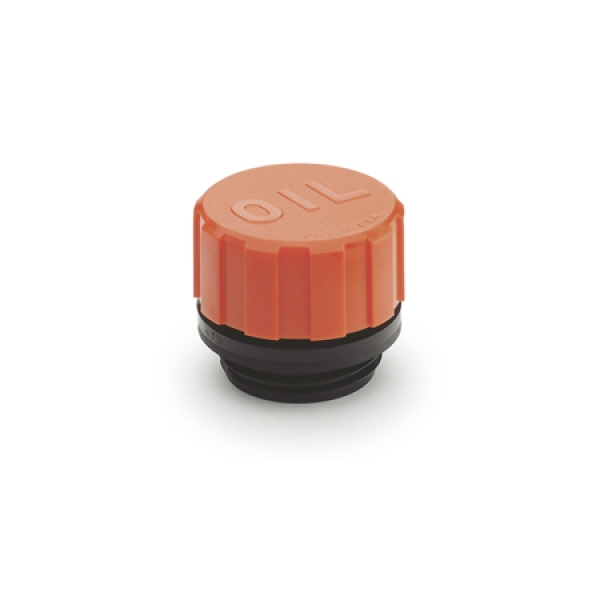

GN 663 Belüftungsdeckel aus Kunststoff

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Kennziffer:

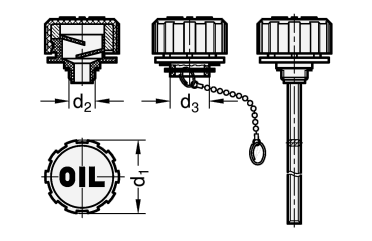

d2 / d3:

ab 10,86 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Funktion und Einsatzkriterien von Belüftungsdeckeln GN 663 siehe Funktionsbeschreibung.

Belüftungsdeckel können entweder mit Gewinde oder Bajonett (BA) befestigt, sowie mit einem Einfüllsieb GN 664 oder GN 664.1 kombiniert werden.

Die Bajonett-Ausführung kann mittels der Kette gegen Verlieren gesichert werden.

MAX-MIN-Markierungsstriche können auf den Flächen des Ölmessstabes leicht angebracht werden (siehe GN 109).

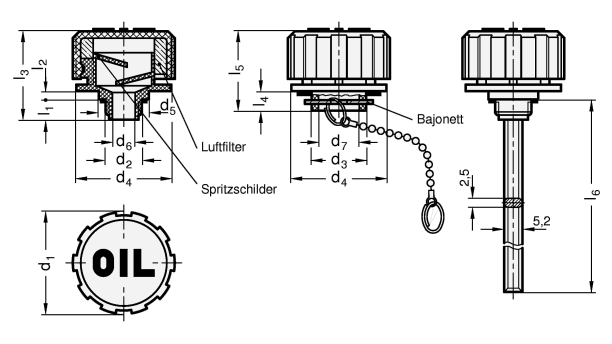

d₁	d₂ Gewinde	d₃ Bajonett BA	d₄	d₅	d₆	d₇	l₁	l₂	l₃	l₄	l₅	l₆
70	G 3/4	-	68	35	16	-	15	6	63	-	-	173
70	G 1 1/4	-	68	-	23	-	17	-	59	-	-	179
70	G 2	-	68	-	23	-	17	-	59	-	-	179
70	-	BA 39	68	-	-	23	-	-	-	14	56	179

Ausführung

Kunststoff (Polyamid PA)
temperaturbeständig bis 100 °C

Oberteil (Deckel)
orange, RAL 2004 OR

Unterteil (Gewinde /Bajonett)
schwarz, matt

Dichtung
Gummi NBR (Perbunan)

Luftfilter
PU-Schaum Polyurethan
Filterfeinheit 40 µm
temperaturbeständig bis 100 °C

Ölmessstab
Stahl, phosphatiert

Kennziffer
1 mit Spritzschilder, ohne Filter
2 mit Spritzschilder, mit PU-Filter
3 ohne Spritzschilder, ohne Filter
4 ohne Spritzschilder, mit PU-Filter

Form
A ohne Ölmessstab
B mit Ölmessstab

RoHS

Füllstandsmarkierungen / Sonderlängen GN 109

Artikelnummern

663-70-G3/4-A-1
663-70-G3/4-A-2
663-70-G3/4-A-3
663-70-G3/4-A-4
663-70-G3/4-B-1
663-70-G3/4-B-2
663-70-G11/4-A-1
663-70-G11/4-A-2
663-70-G11/4-A-3
663-70-G11/4-A-4
663-70-G11/4-B-1
663-70-G11/4-B-2
663-70-G2-A-1
663-70-G2-A-2
663-70-G2-A-3
663-70-G2-A-4
663-70-G2-B-1
663-70-G2-B-2
663-70-BA39-A-1
663-70-BA39-A-2
663-70-BA39-A-3
663-70-BA39-A-4
663-70-BA39-B-1
663-70-BA39-B-2
