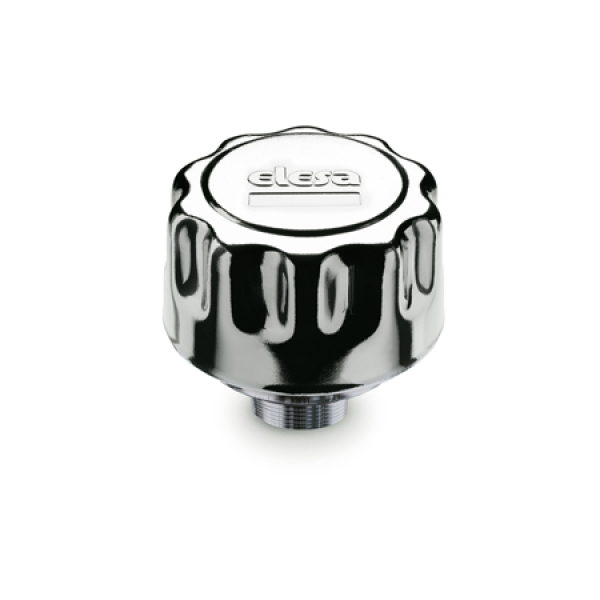

GN 764 Belüftungsdeckel mit Filter und Doppelventil

ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
ab 11,65 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung

Funktion und Einsatzkriterien von Belüftungsdeckeln GN 764 mit Doppelventil (Form FD) sind in der Funktionsbeschreibung erklärt.

Bei Ausführung mit Bajonett und Einfüllsieb gehören die sechs Schlitzschrauben M5 x 10 zum Lieferumfang.

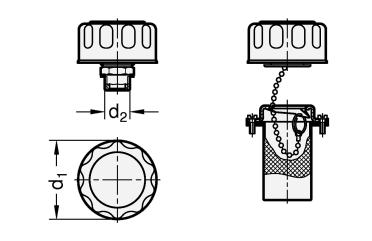

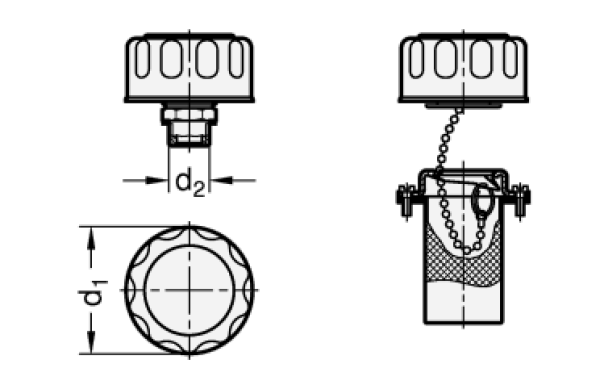

d1 d2
Gewinde
Bajonett		 d3 d4 d5 d6 l1 l2 l3 l4 l5 ≈ l6 sw Öffnungsdruck
in mbar
Form FD
47 G 1/4 1/4 NPT BA 7 52 40 27 10 5 51 35 13 66 17 -
81 G 3/4 3/4 NPT BA 17 83 72 49 16 12 70 42 17 80 30 350



Ausführung
Stahl (Stahlblech)
  • Deckel verchromt
  • sonstige Stahlteile verzinkt

Dichtung Gummi NBR (Perbunan)

Luftfilter PU-Schaum
Polyurethan
Filterfeinheit 40 µm
temperaturbeständig bis 100 °C

Druckfeder Edelstahl

Form
F mit Filter
FD mit Filter und Doppelventil (nur d1=81)


RoHS

Artikelnummern
764-47-G1/4-F
764-47-1/4NPT-F
764-47-BA-F
764-81-3/4NPT-F
764-81-3/4NPT-FD
764-81-G3/4-F
764-81-G3/4-FD
764-81-BA-F
764-81-BA-FD
