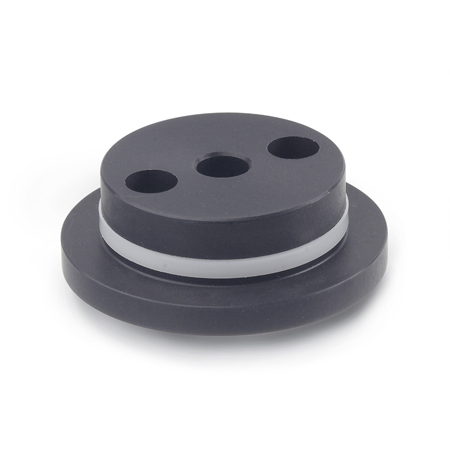

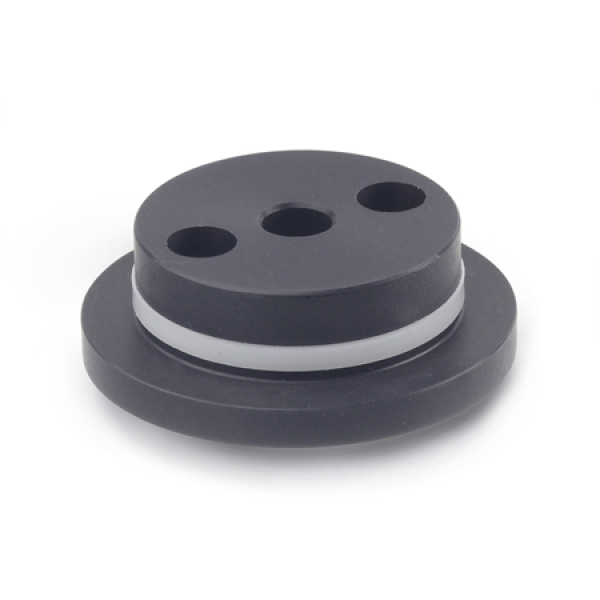

GN 723.3 Bezugsflansche für GN 723.4

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form:

ab 8,08 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Bezugsflansche GN 723.3 werden in Verbindung mit Drehknöpfen GN 723.4 eingesetzt mit folgenden Vorteilen:

- sie sind mit einer Referenzmarkierung für die Drehknopfskala versehen

- sie bilden eine zusätzliche Lagerung für die Verstellwelle

- sie können mit Anschlagstiften zur Drehwinkelbegrenzung versehen werden

- in der Ausführung mit Reibring wird der Drehknopf gegen unbeabsichtigtes Verstellen, z. B. durch Vibration, gesichert.

d₀ Drehknopf Ø GN 723.4	d₁	d₂ H8		d₃ -0.3	d₄	K	l₁	l₂
27	33,5	B 6	-	23,3	3,4	13	11,2	4
34	41	B 6	B 8	29,3	3,4	18	14,2	5
42	50	B 8	B 10	37,3	4,5	24	16,2	5
52	60	B 10	B 12	47,3	4,5	30	17,2	6

Ausführung

Aluminium
eloxiert, schwarz

Referenzpfeil weiß,
eingraviert in Laserpräzision

Spannring
Gummi

Reibring
Polyamid

RoHS-konform

Form
A mit Reibring
B ohne Reibring

Artikelnummern

723.3-33,5-B6-A
723.3-33,5-B6-B
723.3-41-B6-A
723.3-41-B6-B
723.3-41-B8-A
723.3-41-B8-B
723.3-50-B8-A
723.3-50-B8-B
723.3-50-B10-A
723.3-50-B10-B
723.3-60-B10-A
723.3-60-B10-B
723.3-60-B12-A
723.3-60-B12-B
