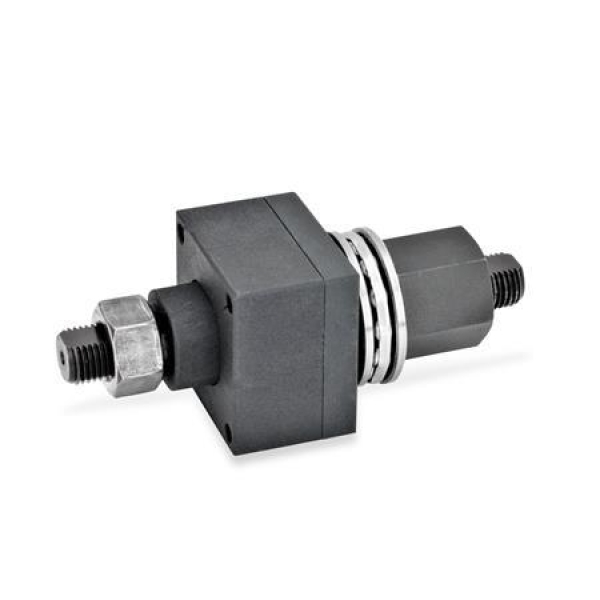

GN 123 Blechlocher zur Montage von Verriegelungen

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

s1:

ab 432,72 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Mit Blechlochern GN 123 können auf einfache Weise in Blechtüren die Aufnahmebohrungen für Verriegelungen GN 115, GN 115.1 und GN 119 angebracht werden.

Blechlocher GN 123 eignen sich nur für das Lochen von Stahlblechen bis 2 mm Dicke.

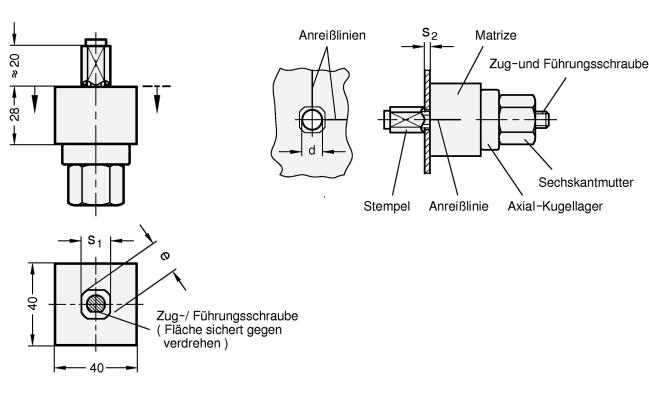

Montagehinweis

Vorbohrung d einbringen. Es empfiehlt sich einen Klebestreifen mit dem Bohrungszentrum und den Anreißlinien aufzukleben.

Zugschraube mit Stempel einführen.

Matrize aufsetzen, nach den Anreißlinien ausrichten und mit Sechskantmutter befestigen bzw. Lochung vornehmen.

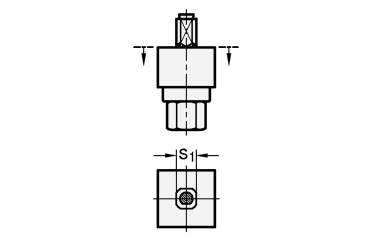

e Ø+0,5	s₁ +0,1 Vierkant	d Vorbohrung	s₂ max. Blechstärke
16,3	V 14,1	11	2
22,5	V 20,1	15	2

Ausführung

Stahl

Stempel und Matrize
gehärtet (56 - 58 HRC)

RoHS

Auf Anfrage:
Blechlocher GN 123.5 für Edelstahl-Blech

Artikelnummern

123-V14,1
123-V20,1
