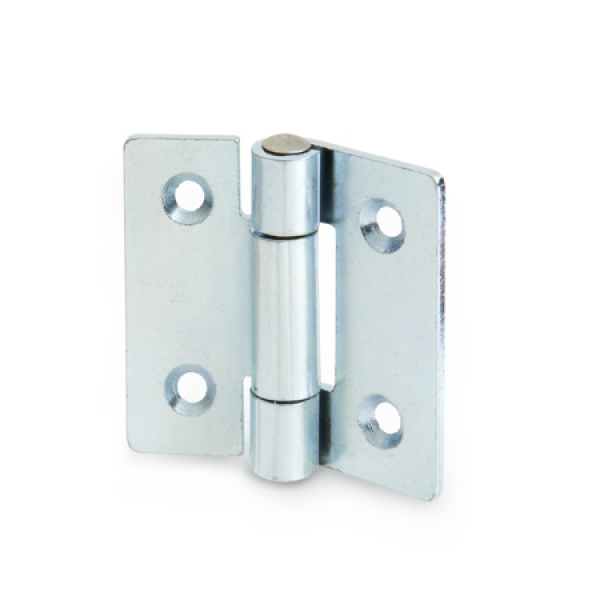

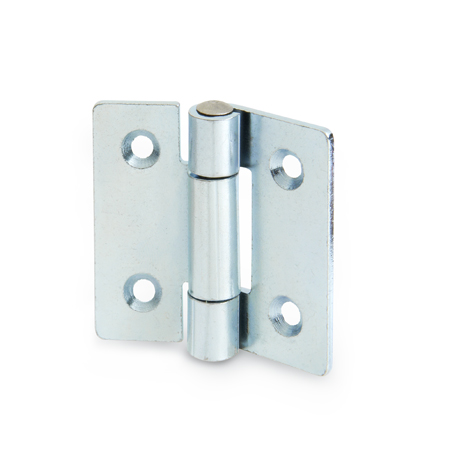

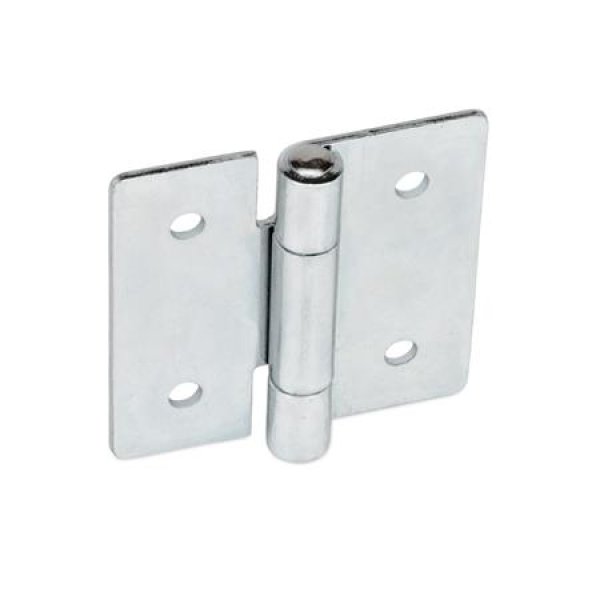

GN 136 Blechscharniere Stahl o. Edelstahl, quadratisch o. vertikal verlängert

Art.Nr.:: 136-ST-60-90-B
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

l1:

Werkstoff:

l2:

4,24 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Blechscharniere GN 136 sind in vielen unterschiedlichen Ausführungen erhältlich und eignen sich für leichte bis mittelschwere Anwendungen.

Die Form A (nur bei Edelstahl) lässt sich ausser durch Schweißen auch durch kundenseitig eingebrachte Bohrbilder befestigen.

l₁	l₂ quadratisch	1,5-fach verlängert	d₁	d₂	d₃	d₄	m₁	m₂	m₃	s
30	30	45	3	3,2	4	6,4	18	18	16,5	1,5
40	40	60	4	4,2	5	8,3	25	25	22,5	2
50	50	75	6	5,2	5	8,3	30	30	27,5	2
60	60	90	6	5,2	5	8,3	36	36	33	2

Ausführung

Stahl ST
verzinkt, blau passiviert

Stift
Edelstahl
nichtrostend, 1.4301
vernietet

oder

Edelstahl NI
nichtrostend, 1.4301

Stift
Edelstahl
nichtrostend, 1.4301
vernietet

Form
A ohne Bohrungen
B mit Durchgangsbohrungen
C mit Senkbohrungen

RoHS
