GN 667 Aluminium - Bügelgriffe mit Edelstahlrohr, Montage von der Bedienseite
Bei Bügelgriffen GN 667 kann das Griffrohr ohne weitere Bearbeitung montiert werden. Deshalb lassen sich Sonderlängen einfach realisieren.
Bei großen Grifflängen bzw. Belastungen sind auf Anfrage Abstützungen lieferbar.
Bei großen Grifflängen bzw. Belastungen sind auf Anfrage Abstützungen lieferbar.

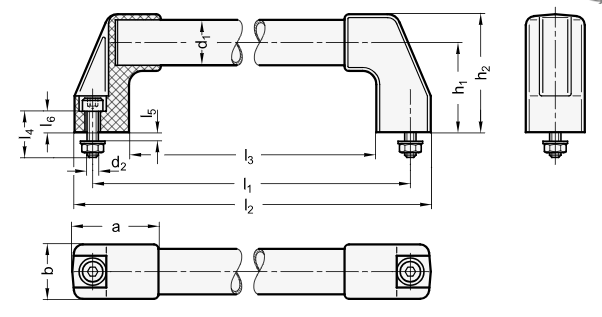

| d1 | l1 ±1 | a | b | d2 | h1 | h2 | l2 | l3 | l4 | l5 | l6 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 180 | 48 | 28 | M 8 | 45 | 58 | 200 | 142 | 25 | 15,5 | 9,5 |
| 20 | 200 | 48 | 28 | M 8 | 45 | 58 | 220 | 162 | 25 | 15,5 | 9,5 |
| 20 | 250 | 48 | 28 | M 8 | 45 | 58 | 270 | 212 | 25 | 15,5 | 9,5 |
| 20 | 300 | 48 | 28 | M 8 | 45 | 58 | 320 | 262 | 25 | 15,5 | 9,5 |
| 20 | 350 | 48 | 28 | M 8 | 45 | 58 | 370 | 312 | 25 | 15,5 | 9,5 |
| 20 | 400 | 48 | 28 | M 8 | 45 | 58 | 420 | 362 | 25 | 15,5 | 9,5 |
| 30 | 300 | 57 | 38 | M 10 | 60 | 78 | 324 | 254 | 35 | 20,5 | 14,5 |
| 30 | 350 | 57 | 38 | M 10 | 60 | 78 | 374 | 304 | 35 | 20,5 | 14,5 |
| 30 | 400 | 57 | 38 | M 10 | 60 | 78 | 424 | 354 | 35 | 20,5 | 14,5 |
| 30 | 500 | 57 | 38 | M 10 | 60 | 78 | 524 | 454 | 35 | 20,5 | 14,5 |
| 30 | 600 | 57 | 38 | M 10 | 60 | 78 | 624 | 554 | 35 | 20,5 | 14,5 |
| 30 | 700 | 57 | 38 | M 10 | 60 | 78 | 724 | 654 | 35 | 20,5 | 14,5 |
| 30 | 1000 | 57 | 38 | M 10 | 60 | 78 | 1024 | 954 | 35 | 20,5 | 14,5 |
Griffrohr Ø 20 x 1,5 / Ø 30 x 1,5
Aluminium
kunststoffbeschichtet

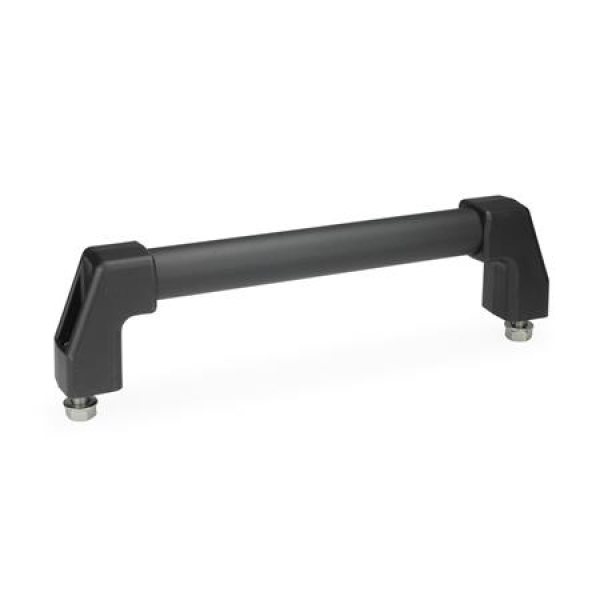

schwarz, RAL 9005, strukturmatt SW

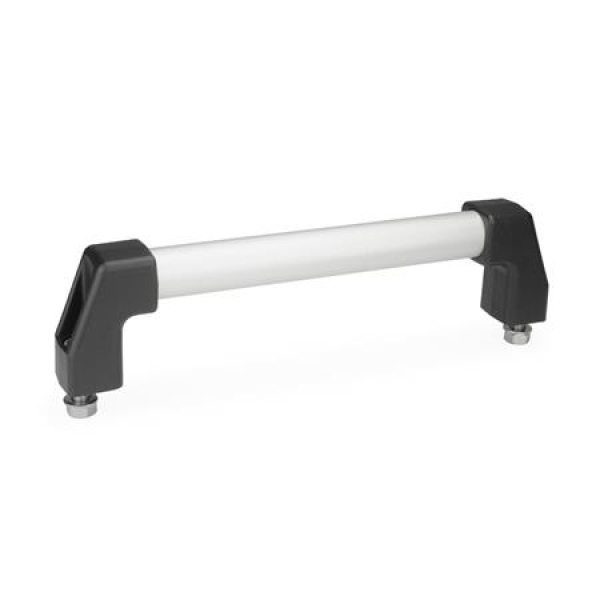

eloxiert, naturfarben EL
Edelstahl
nichtrostend, 1.4301

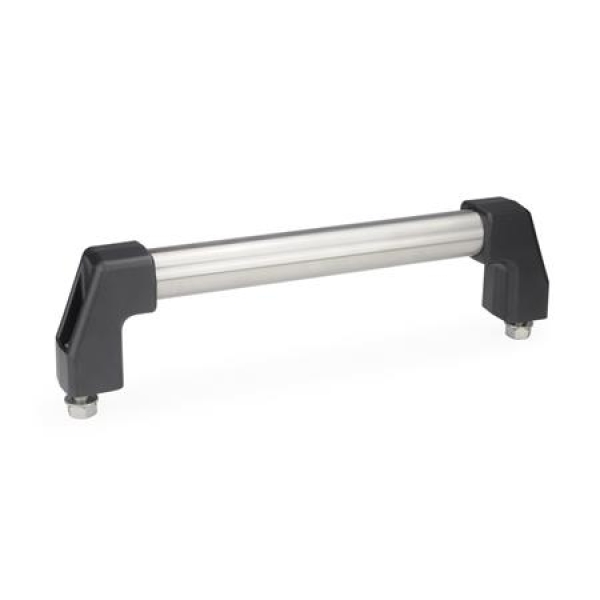

geschliffen, matt glänzend NG
Endstücke
Kunststoff
Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 100 °C
schwarz, matt
Zylinderschrauben DIN 912
Sechskantmuttern ISO 4032
Unterlegscheiben DIN 125
Edelstahl, nichtrostend, 1.4301
Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
eloxiert, naturfarben EL
Edelstahl
nichtrostend, 1.4301
geschliffen, matt glänzend NG
Endstücke
Kunststoff
Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 100 °C
schwarz, matt
Zylinderschrauben DIN 912
Sechskantmuttern ISO 4032
Unterlegscheiben DIN 125
Edelstahl, nichtrostend, 1.4301
RoHS
667-20-180-SW
667-20-180-EL
667-20-180-NG
667-20-200-SW
667-20-200-EL
667-20-200-NG
667-20-250-SW
667-20-250-EL
667-20-250-NG
667-20-300-SW
667-20-300-EL
667-20-300-NG
667-20-350-SW
667-20-350-EL
667-20-350-NG
667-20-400-SW
667-20-400-EL
667-20-400-NG
667-30-300-SW
667-30-300-EL
667-30-300-NG
667-30-350-SW
667-30-350-EL
667-30-350-NG
667-30-400-SW
667-30-400-EL
667-30-400-NG
667-30-500-SW
667-30-500-EL
667-30-500-NG
667-30-600-SW
667-30-600-EL
667-30-600-NG
667-30-700-SW
667-30-700-EL
667-30-700-NG
667-30-1000-SW
667-30-1000-EL
667-30-1000-NG
