GN 425 Bügelgriffe, Stahl
Bügelgriffe GN 425 Ø 8 und Ø10 werden serienmäßig mit zwei Auflagescheiben geliefert. Sie sichern eine einwandfreie Auflage des Griffes auch bei großen Anschlußbohrungen. Die Scheiben sind lose beigelegt.
Für den Einsatz im Außenbereich ist die verchromte Ausführung nur bedingt geeignet. In diesem Fall ist die Edelstahl-Ausführung vorzuziehen.
* geeignet für 19“-Gehäusetechnik
Für den Einsatz im Außenbereich ist die verchromte Ausführung nur bedingt geeignet. In diesem Fall ist die Edelstahl-Ausführung vorzuziehen.

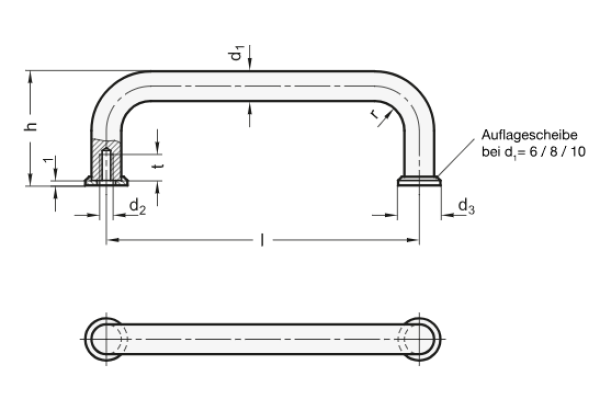

| d1 | Länge l ±0,5 | d2 | d3 | h | r | t min. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 55* | 64 | 88* | 96 | 100 | 120* | 128 | M 4 | 12 | 35 | 10 | 8 |
| 10 | 88* | 100 | 120* | 180* | 200 | 235* | - | M 5 | 15 | 43 | 12 | 12 |
| 12 | 125 | 160 | 200 | 250 | - | - | - | M 6 | - | 51 | 14 | 12 |
| 16 | 160 | 200 | 250 | 300 | - | - | - | M 6 | - | 59 | 18 | 12 |
* geeignet für 19“-Gehäusetechnik
Stahl
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW

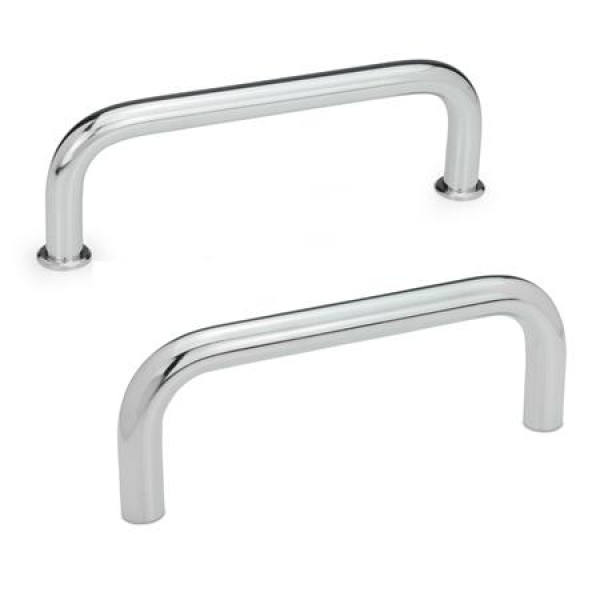

verchromt CR

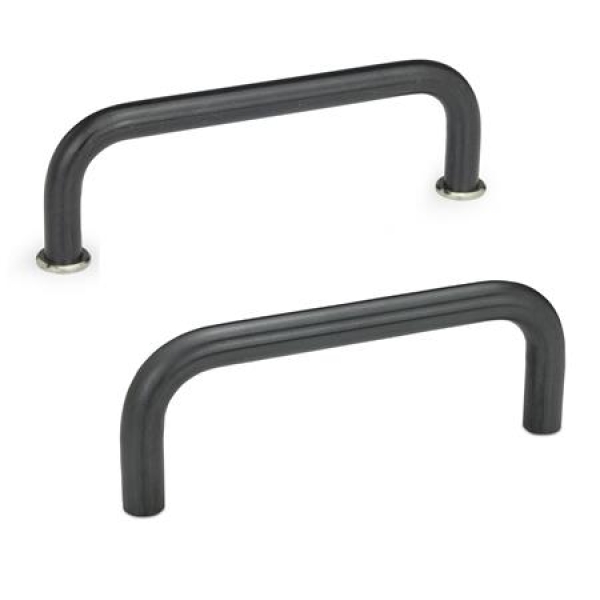

brüniert BT
Auflagescheiben
Zink-Druckguss, vernickelt
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
verchromt CR
brüniert BT
Auflagescheiben
Zink-Druckguss, vernickelt
Auflagescheiben
Zink-Druckguss, vernickelt
RoHS-konform
425-8-55-RS
425-8-55-SW
425-8-55-CR
425-8-55-BT
425-8-64-RS
425-8-64-SW
425-8-64-CR
425-8-64-BT
425-8-88-RS
425-8-88-SW
425-8-88-CR
425-8-88-BT
425-8-96-RS
425-8-96-SW
425-8-96-CR
425-8-96-BT
425-8-100-RS
425-8-100-SW
425-8-100-CR
425-8-100-BT
425-8-120-RS
425-8-120-SW
425-8-120-CR
425-8-120-BT
425-8-128-RS
425-8-128-SW
425-8-128-CR
425-8-128-BT
425-10-88-RS
425-10-88-SW
425-10-88-CR
425-10-88-BT
425-10-100-RS
425-10-100-SW
425-10-100-CR
425-10-100-BT
425-10-120-RS
425-10-120-SW
425-10-120-CR
425-10-120-BT
425-10-180-RS
425-10-180-SW
425-10-180-CR
425-10-180-BT
425-10-200-RS
425-10-200-SW
425-10-200-CR
425-10-200-BT
425-10-235-RS
425-10-235-SW
425-10-235-CR
425-10-235-BT
425-12-125-RS
425-12-125-SW
425-12-125-CR
425-12-125-BT
425-12-160-RS
425-12-160-SW
425-12-160-CR
425-12-160-BT
425-12-200-RS
425-12-200-SW
425-12-200-CR
425-12-200-BT
425-12-250-RS
425-12-250-SW
425-12-250-CR
425-12-250-BT
425-16-160-RS
425-16-160-SW
425-16-160-CR
425-16-160-BT
425-16-200-RS
425-16-200-SW
425-16-200-CR
425-16-200-BT
425-16-250-RS
425-16-250-SW
425-16-250-CR
425-16-250-BT
425-16-300-RS
425-16-300-SW
425-16-300-CR
425-16-300-BT
425-8-55-SW
425-8-55-CR
425-8-55-BT
425-8-64-RS
425-8-64-SW
425-8-64-CR
425-8-64-BT
425-8-88-RS
425-8-88-SW
425-8-88-CR
425-8-88-BT
425-8-96-RS
425-8-96-SW
425-8-96-CR
425-8-96-BT
425-8-100-RS
425-8-100-SW
425-8-100-CR
425-8-100-BT
425-8-120-RS
425-8-120-SW
425-8-120-CR
425-8-120-BT
425-8-128-RS
425-8-128-SW
425-8-128-CR
425-8-128-BT
425-10-88-RS
425-10-88-SW
425-10-88-CR
425-10-88-BT
425-10-100-RS
425-10-100-SW
425-10-100-CR
425-10-100-BT
425-10-120-RS
425-10-120-SW
425-10-120-CR
425-10-120-BT
425-10-180-RS
425-10-180-SW
425-10-180-CR
425-10-180-BT
425-10-200-RS
425-10-200-SW
425-10-200-CR
425-10-200-BT
425-10-235-RS
425-10-235-SW
425-10-235-CR
425-10-235-BT
425-12-125-RS
425-12-125-SW
425-12-125-CR
425-12-125-BT
425-12-160-RS
425-12-160-SW
425-12-160-CR
425-12-160-BT
425-12-200-RS
425-12-200-SW
425-12-200-CR
425-12-200-BT
425-12-250-RS
425-12-250-SW
425-12-250-CR
425-12-250-BT
425-16-160-RS
425-16-160-SW
425-16-160-CR
425-16-160-BT
425-16-200-RS
425-16-200-SW
425-16-200-CR
425-16-200-BT
425-16-250-RS
425-16-250-SW
425-16-250-CR
425-16-250-BT
425-16-300-RS
425-16-300-SW
425-16-300-CR
425-16-300-BT
