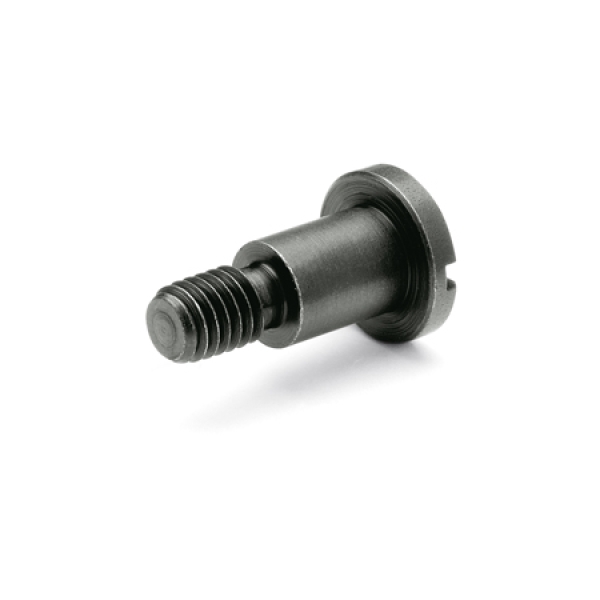

GN 732.1 Stahl - Bundschrauben

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

l1:

ab 1,93 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Abmessungen d2 / l1 der Bundschrauben GN 732.1 gestatten die Verwendung als Lagerbolzen bei Augenschrauben DIN 444, Augenmuttern GN 444.2 und Naben mit Spiralexzentern GN 919.

d₁	d₂	l₁ +0,20/+0,13							d₃	l₂	l₃	s
M 5	6 -0,03/-0,05	5	6	7	8	-	-	-	12	7	3	3
M 6	8 -0,05/-0,08	5	6	8	9	10	12	13	14	8	4	4
M 8	10 -0,05/-0,08	8	10	12	14	15	-	-	16	11	5	5
M 10	12 -0,05/-0,08	12	14	16	17	-	-	-	19	13	6	6
M 12	14 -0,05/-0,08	14	16	18	-	-	-	-	22	16	8	8
M 14	16 -0,05/-0,08	17	18	-	-	-	-	-	25	19	8	8

Ausführung

Stahl ST
Festigkeitsklasse 5.8
brüniert
einsatzgehärtet (EHT 0,2 bis 0,4 mm)

RoHS

Artikelnummern

732.1-M5-6-5
732.1-M5-6-6
732.1-M5-6-7
732.1-M5-6-8
732.1-M6-8-5
732.1-M6-8-6
732.1-M6-8-8
732.1-M6-8-9
732.1-M6-8-10
732.1-M6-8-12
732.1-M6-8-13
732.1-M8-10-8
732.1-M8-10-10
732.1-M8-10-12
732.1-M8-10-14
732.1-M8-10-15
732.1-M10-12-12
732.1-M10-12-14
732.1-M10-12-16
732.1-M10-12-17
732.1-M12-14-14
732.1-M12-14-16
732.1-M12-14-18
