GN 2277 Dosenlibellen mit Befestigungsflansch zum Anschrauben

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

Werkstoff:

ab 9,98 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Dosenlibellen GN 2277 werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen sowie Geräten und Instrumenten eingesetzt.

Die Libellen sind zur Bezugs- / Befestigungsfläche so ausgerichtet, dass sich die Blase innerhalb des Markierungsrings befindet, wenn die vertikale Lage der Auflagefläche erreicht ist.

d₁	d₂	d₃	d₄	d₅	h₁	h₂
20	10	14	17	1,8	10	1,8
25	12	17	21	2,2	10	2
30	12	18	24	3,2	11	3
40	20	28	34,5	3,2	14	4
50	25	34	43	3,2	15	5

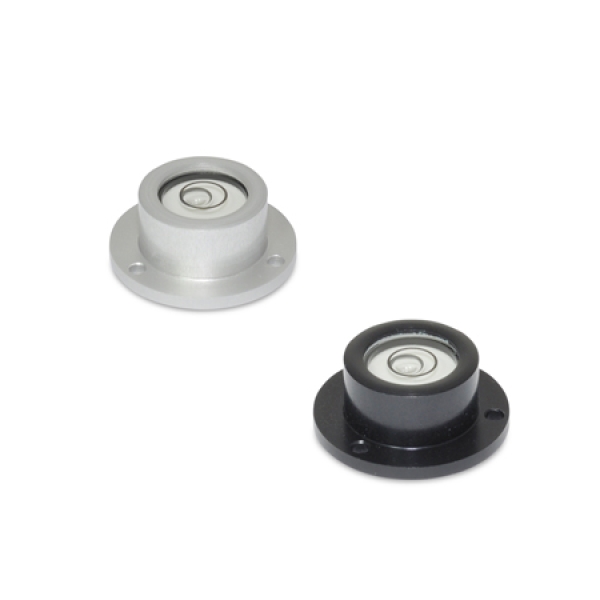

Ausführung

Gehäuse
Aluminium
eloxiert naturfarben ALN
eloxiert schwarz ALS

Libelleneinsatz
Glas-Kunststoffkörper Füllung
farblos-transparent K

Vergussmasse
mineralisch

RoHS-konform

Empfindlichkeit
30 Winkelminuten, pro 2 mm Blasenweg

Form
A Befestigungsflansch zum Aufsetzen
B Befestigungsflansch zum Einlassen (Bund)

Artikelnummern

2277-ALN-20-K-30-A
2277-ALN-20-K-30-B
2277-ALS-20-K-30-A
2277-ALS-20-K-30-B
2277-ALN-25-K-30-A
2277-ALN-25-K-30-B
2277-ALS-25-K-30-A
2277-ALS-25-K-30-B
2277-ALN-30-K-30-A
2277-ALN-30-K-30-B
2277-ALS-30-K-30-A
2277-ALS-30-K-30-B
2277-ALN-40-K-30-A
2277-ALN-40-K-30-B
2277-ALS-40-K-30-A
2277-ALS-40-K-30-B
2277-ALN-50-K-30-A
2277-ALN-50-K-30-B
2277-ALS-50-K-30-A
2277-ALS-50-K-30-B
