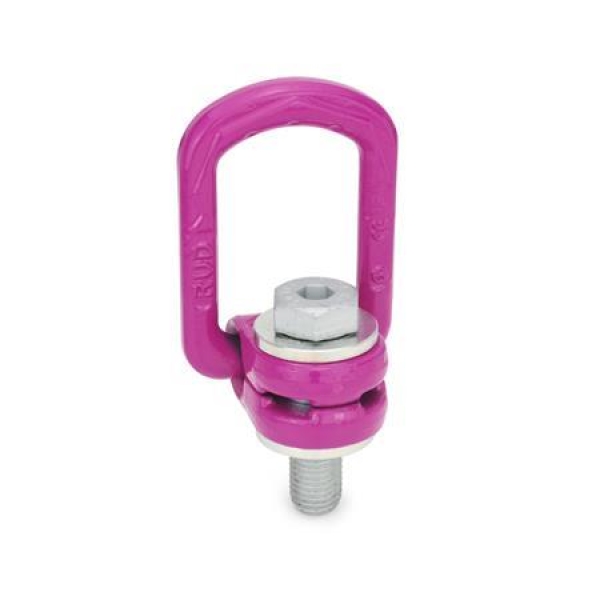

Die drehbaren Lastbügel GN 586.1 sind klappbar, allseitig drehbar und nehmen die volle Last in jeder Zugrichtung auf.
Sie bieten eine hohe Belastbarkeit mit geprüfter Sicherheit (Sicherheitsfaktor 4) in allen Belastungsrichtungen.
Die in obiger Tabelle angegebene Nenntragfähigkeit ist auf dem Anschraubbügel deutlich sichtbar angegeben. Sie gilt für den belastungsungünstigsten Fall der nebenstehend aufgeführten Belastungsarten.
Lastbügel GN 586.1 entsprechen der Maschinenrichtlinie 2006 / 42 / EG und sind BG-geprüft.
Der integrierte RFID-Transponder dient zur eindeutigen Kennzeichnung und Identifizierung des Anschlagmittels, z. B. bei der vorgeschriebenen regelmäßigen Überprüfung.
Diese Norm ersetzt die bisherigen drehbaren Lastbügel GN 586.

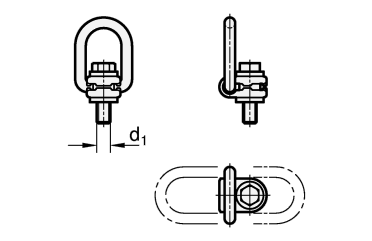

| d1 |
d2 |
h1 |
h2 |
h3 |
h4 |
k1 |
k2 |
k3 |
k4 |
k5 |
l1 |
l2 |
r |
sw1 |
sw2 |
Anzugs-
moment
in Nm |
Nenntrag-
fähigkeit in t (WLL) |
| M 8 |
24 |
87 |
75 |
40 |
35 |
12 |
54 |
34 |
75 |
45 |
11 |
30 |
32 |
13 |
5 |
30 |
0,63 |
| M 10 |
24 |
87 |
75 |
39 |
36 |
12 |
54 |
34 |
75 |
45 |
15 |
30 |
32 |
17 |
6 |
60 |
0,9 |
| M 12 |
26 |
87 |
75 |
38 |
37 |
12 |
54 |
34 |
75 |
45 |
18 |
32 |
32 |
19 |
8 |
150 |
1,35 |
| M 16 |
30 |
99 |
85 |
39 |
46 |
13,5 |
56 |
36 |
86 |
47 |
22 |
33 |
38 |
24 |
10 |
150 |
2 |
| M 20 |
45 |
127 |
110 |
55 |
55 |
16,5 |
82 |
54 |
113 |
64 |
32 |
50 |
48 |
30 |
12 |
400 |
3,5 |
| M 24 |
45 |
143 |
125 |
67 |
58 |
18 |
82 |
54 |
130 |
78 |
37 |
50 |
48 |
36 |
14 |
760 |
4,5 |
| M 30 |
60 |
170 |
147 |
67 |
80 |
22,5 |
103 |
65 |
151 |
80 |
49 |
60 |
67 |
46 |
17 |
1000 |
6,7 |
