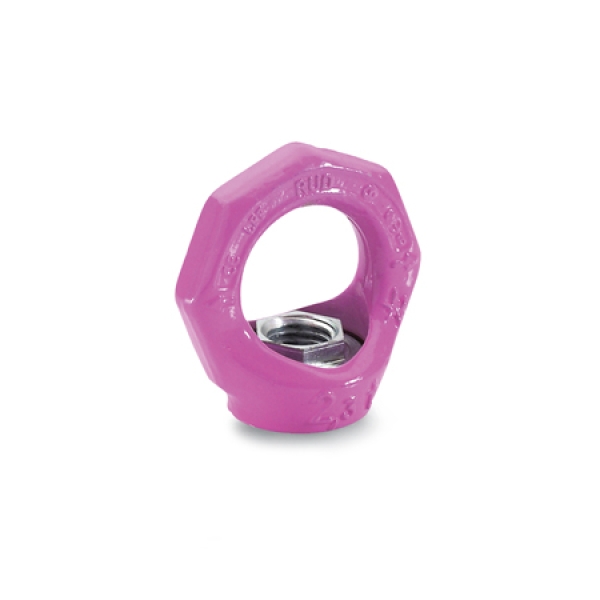

Ringmuttern GN 583 sind drehbar gelagert| dadurch ist die Kraftrichtung einstellbar und ein unbeabsichtigtes Auf- oder Überdrehen (wie bei Ringmuttern DIN 582 möglich) ausgeschlossen.
Diese Ringmuttern bieten eine hohe Belastbarkeit mit geprüfter Sicherheit (Sicherheitsfaktor 4) in allen Belstungsrichtungen.
Die in obiger Tabelle angegebene Nenntragfähigkeit ist auf dem Ring deutlich sichtbar angegeben. Sie gilt für den belastungsungünstigsten Fall der nebenstehend aufgeführten Belastungsarten.
Ringmuttern GN 583 entsprechen der Maschinenrichtlinie 2006 / 42 / EG und sind BG-geprüft.
Der integrierte RFID-Transponder dient zur eindeutigen Kennzeichnung und Identifizierung des Anschlagmittels, z. B. bei der vorgeschriebenen regelmäßigen Überprüfung.
Die Innensechskantmutter ist unverlierbar.

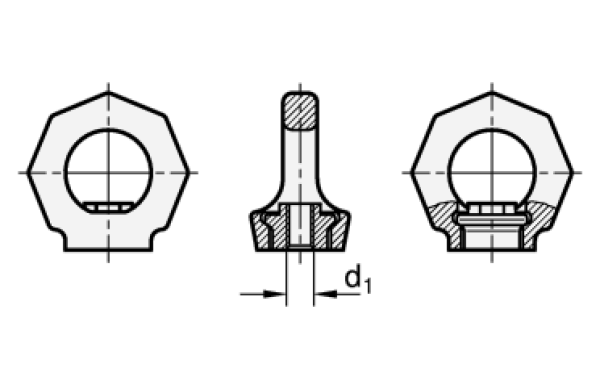

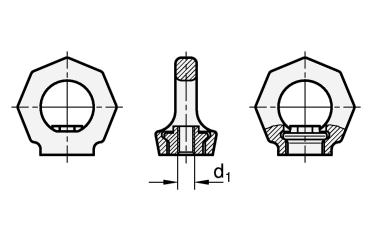

| d1 |
d2 |
d3 |
d4 |
d5 |
h |
k1 |
k2 |
Länge l |
sw |
Nenntrag-
fähigkeit (WLL) |
| M 8 |
16 |
25 |
28 |
25 |
45 |
8,5 |
47 |
14 |
12 |
0,30 t [3,0 kN] |
| M 10 |
16 |
25 |
28 |
25 |
45 |
8,5 |
47 |
14 |
12 |
0,40 t [4,0 kN] |
| M 12 |
20 |
30 |
34 |
30 |
55 |
10 |
56 |
17 |
14 |
0,75 t [7,5 kN] |
| M 16 |
22 |
35,5 |
40 |
35 |
66 |
14 |
65 |
21 |
19 |
1,50 t [15,0 kN] |
| M 20 |
29 |
40 |
50 |
40 |
74 |
16 |
75 |
23 |
24 |
2,30 t [23,0 kN] |
| M 24 |
35 |
50 |
60 |
48 |
90 |
19 |
90 |
29 |
30 |
3,20 t [32,0 kN] |
| M 30 |
44 |
60 |
75 |
60 |
112 |
24 |
112 |
34 |
36 |
4,50 t [45,0 kN] |
