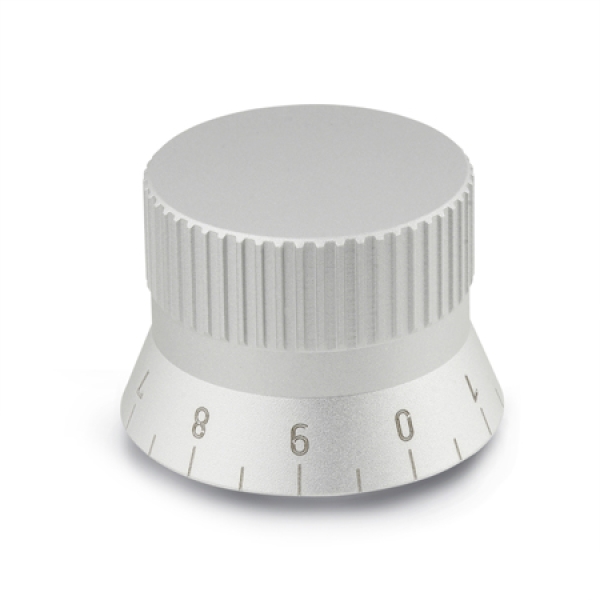

Drehknöpfe GN 723.4 können mit Bezugsflanschen GN 723.3 kombiniert werden, die folgende Vorteile haben:
- sie sind mit Referenzmarkierung für die Drehknopfskala versehen
- sie bilden eine zusätzliche Lagerung für die Verstellwelle
- in der Ausführung mit Reibring wird der Drehknopf gegen unbeabsichtigtes Verstellen, z. B. durch Vibration, gesichert.
Skala bzw. Markierungspfeil der Drehknöpfe sind abriebfest und gut lesbar.
Neben der Standard-Skala (Form S) können sie mit jeder beliebigen Skalierung geliefert werden.
Bezüglich Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge einer möglichen Skalierung ist das sehr übersichtlich dargestellte „Bestellschema Skalierungen“ zu verwenden.

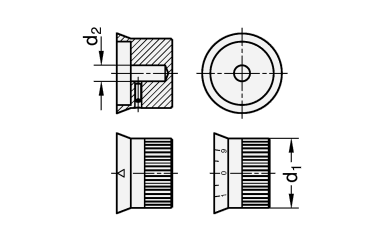

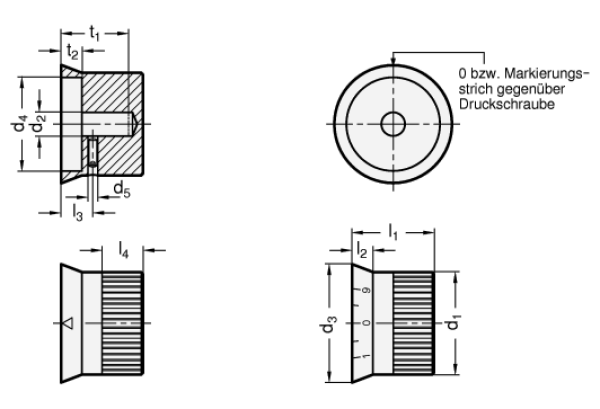

d1 |
d2 H8
Bohrung |
d3 -0,2 |
d4 |
d5 |
l1 |
l2 |
l3 |
l4 |
t1 |
t2 |
27 |
B 6 |
- |
33,5 |
23,5 |
M 4 |
25,5 |
7,5 |
10,5 |
12,5 |
23,5 |
7,5 |
34 |
B 6 |
B 8 |
41 |
29,5 |
M 5 |
29,5 |
9,5 |
13,5 |
13 |
26,5 |
9,5 |
42 |
B 8 |
B 10 |
50 |
37,5 |
M 5 |
33,5 |
10,5 |
15,5 |
15 |
30,5 |
11,5 |
