GN 726.2 Drehknöpfe, Aluminium

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

d2 / d3 /s1 / s2:

ab 7,80 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Der hellgraue Deckel der Drehknöpfe GN 726.2 verdeckt Befestigungselemente, sowie vor- oder zurückstehende Wellen und bietet sich zum Aufdruck von Zeichen und Symbolen an.

Die Spannzangenausführung ermöglicht ein leichtes "Einstellen" der Ausführung mit Skala oder Pfeil.

Neben der Standard-Skala (Form S) können diese Drehknöpfe mit jeder beliebigen Skalierung geliefert werden.

Bezüglich Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge ist das übersichtlich dargestellte Bestellschema Skalierungen zu verwenden.

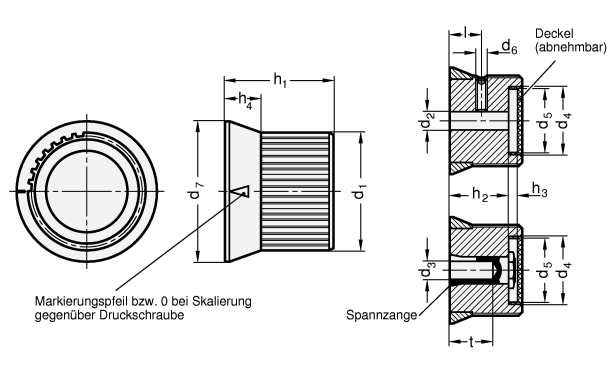

d₁	d₂ H8 Bohrung		d₃ Zange	d₄	d₅	d₆	d₇	h₁	h₂	h₃	h₄	l	t
22	B 5	-	-	16	14	M 4	27,5	22	16	4,3	8	12,5	-
27	B 6	-	Z 6	20	18	M 4	33,5	26	20	4,3	9	14	14
34	B 6	B 8	Z 8	25	23	M 5	41	30	24	4,2	10	15	17
42	B 8	B 10	Z 10	32	30	M 5	50	34	28	4	11	16	20

Ausführung

Aluminium
eloxiert, schwarz

Skalenring
Kunststoff, schwarz
aufgepreßt

Markierungspfeil (Form A)
und Skala (Form S)
weiß, eingraviert in Laserpräzision

Deckel
Kunststoff, hellgrau

Spannzange / Sechskantmutter
Messing

Edelstahl-Gewindestift DIN 916
mit Innensechskant und
Ringschneide

RoHS-konform

Form
A mit Markierungspfeil
B neutral, ohne Markierung oder Skala
S mit Skala 0...9, 20 Teilstriche

Kennziffer
1 mit Druckschraube
2 mit Spannzange

Artikelnummern

726.2-22-B5-A-1
726.2-22-B5-B-1
726.2-22-B5-S-1
726.2-27-Z6-A-2
726.2-27-Z6-B-2
726.2-27-Z6-S-2
726.2-27-B6-A-1
726.2-27-B6-B-1
726.2-27-B6-S-1
726.2-34-Z8-A-2
726.2-34-Z8-B-2
726.2-34-Z8-S-2
726.2-34-B6-A-1
726.2-34-B6-B-1
726.2-34-B6-S-1
726.2-34-B8-A-1
726.2-34-B8-B-1
726.2-34-B8-S-1
726.2-42-Z10-A-2
726.2-42-Z10-B-2
726.2-42-Z10-S-2
726.2-42-B8-A-1
726.2-42-B8-B-1
726.2-42-B8-S-1
726.2-42-B10-A-1
726.2-42-B10-B-1
726.2-42-B10-S-1
