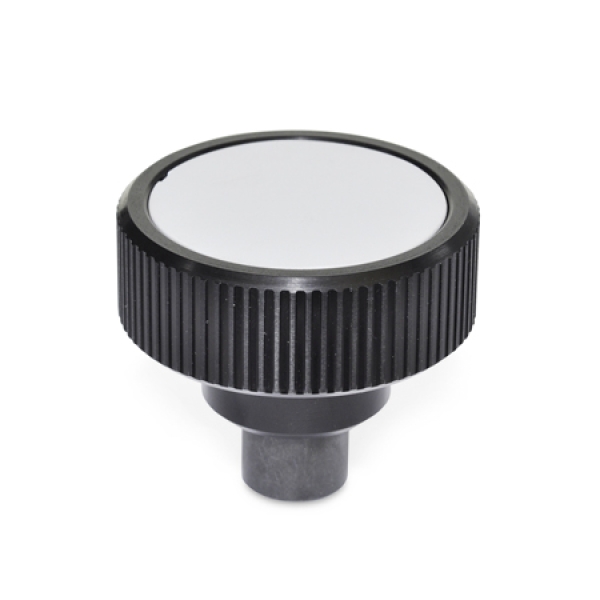

GN 3663 Drehmoment-Rändelgriffe

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2 / d3:

Drehmoment:

ab 42,64 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Drehmoment-Rändelgriffe GN 3663 werden dann eingesetzt, wenn das per Handkraft einleitbare Drehmoment begrenzt werden soll.

Die Drehmomentmechanik des Rändelgriffs löst beim Rechtsdrehen mit Erreichen des angegebenen Drehmoments eine „Überrastung“ aus. Beim Linksdrehen sperrt die Mechanik so, dass keine Drehmomentbegrenzung erfolgt. Dadurch ist sichergestellt, dass z. B. beim Anziehen, ein max. zulässiges Drehmoment nicht überschritten wird. Ein zum Lösen nötiges Drehmoment wird dagegen immer zuverlässig übertragen.

Der Gewinde- bzw. Bohrungseinsatz lässt sich nach Abnehmen des Deckels und Lösen der Senkschraube demontieren.

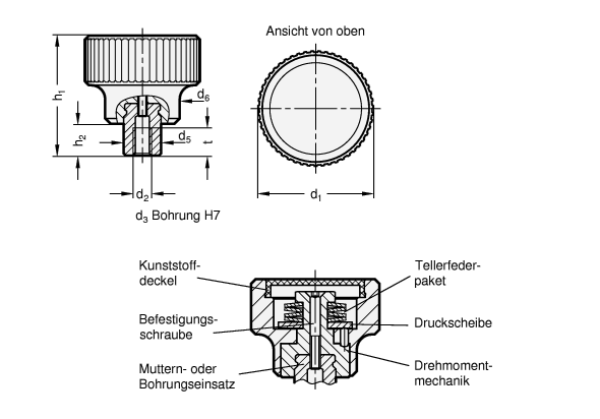

d₁	d₂ Gewinde			d₃ H7 Bohrung	d₅	d₆	h₁	h₂	t min.	Drehmoment ±10% in Nm
27	M 3	-	-	B 5	10	19	35	9,5	7	0,7	1	1,5
27	M 4	M 5	M 6	B 6	10	19	35	9,5	9	0,7	1	1,5
34	M 3	-	-	B 5	10	21	37,5	9,5	7	1	1,5	2,2
34	M 4	M 5	M 6	B 6	10	21	37,5	9,5	9	1	1,5	2,2
42	M 6	-	-	B 6	13,5	27	43,5	11,5	11	2	2,5	3,2
42	M 8	-	-	B 8	13,5	27	43,5	11,5	11	2	2,5	3,2
52	M 10	-	-	B 10	19	32	54	15,5	17	2,5	3	4
52	M 12	-	-	B 12	19	32	54	15,5	17	2,5	3	4
62	M 10	-	-	B 10	19	33	54	15,5	17	3	4	5,5
62	M 12	-	-	B 12	19	33	54	15,5	17	3	4	5,5

Ausführung

Griffkörper
Aluminium
schwarz eloxiert

Drehmomentmechanik
Stahl, gehärtet

Sonstige Teile
Stahl, brüniert

Deckel
Kunststoff, hellgrau

RoHS-konform

Auf Anfrage

Andere Abmessungen der Bohrungs- oder Gewindeeinsätze analog GN 300

Andere Drehmomentwerte

Drehmomentbegrenzung links- oder links- und rechtsdrehend

Artikelnummern

3663-27-M3-0,7
3663-27-B5-0,7
3663-27-M3-1
3663-27-B5-1
3663-27-M3-1,5
3663-27-B5-1,5
3663-27-B6-0,7
3663-27-M4-0,7
3663-27-M5-0,7
3663-27-M6-0,7
3663-27-B6-1
3663-27-M4-1
3663-27-M5-1
3663-27-M6-1
3663-27-B6-1,5
3663-27-M4-1,5
3663-27-M5-1,5
3663-27-M6-1,5
3663-34-M3-1
3663-34-B5-1
3663-34-M3-1,5
3663-34-B5-1,5
3663-34-M3-2,2
3663-34-B5-2,2
3663-34-B6-1
3663-34-M4-1
3663-34-M5-1
3663-34-M6-1
3663-34-B6-1,5
3663-34-M4-1,5
3663-34-M5-1,5
3663-34-M6-1,5
3663-34-B6-2,2
3663-34-M4-2,2
3663-34-M5-2,2
3663-34-M6-2,2
3663-42-M6-2
3663-42-B6-2
3663-42-M6-2,5
3663-42-B6-2,5
3663-42-M6-3,2
3663-42-B6-3,2
3663-42-M8-2
3663-42-B8-2
3663-42-M8-2,5
3663-42-B8-2,5
3663-42-M8-3,2
3663-42-B8-3,2
3663-52-M10-2,5
3663-52-B10-2,5
3663-52-M10-3
3663-52-B10-3
3663-52-M10-4
3663-52-B10-4
3663-52-M12-2,5
3663-52-B12-2,5
3663-52-M12-3
3663-52-B12-3
3663-52-M12-4
3663-52-B12-4
3663-62-M10-3
3663-62-B10-3
3663-62-M10-4
3663-62-B10-4
3663-62-M10-5,5
3663-62-B10-5,5
3663-62-M12-3
3663-62-B12-3
3663-62-M12-4
3663-62-B12-4
3663-62-M12-5,5
3663-62-B12-5,5
