ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
ab 42,73 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung

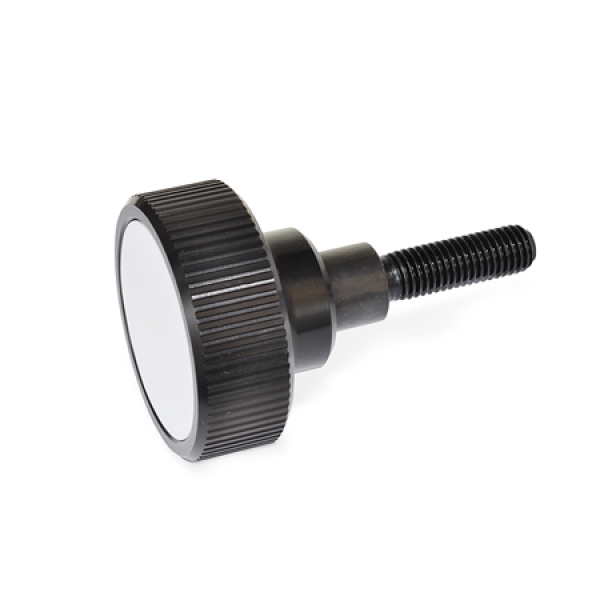

Drehmoment-Rändelgriffschrauben GN 3663 werden dann eingesetzt, wenn das per Handkraft einleitbare Drehmoment begrenzt werden soll.

Die Drehmomentmechanik des Rändelgriffs löst beim Rechtsdrehen mit Erreichen des angegebenen Drehmoments eine „Überrastung“ aus. Beim Linksdrehen sperrt die Mechanik so, dass keine Drehmomentbegrenzung erfolgt. Dadurch ist sichergestellt, dass z. B. beim Anziehen, ein max. zulässiges Drehmoment nicht überschritten wird. Ein zum Lösen nötiges Drehmoment wird dagegen immer zuverlässig übertragen.

Der Gewinde- bzw. Bohrungseinsatz lässt sich nach Abnehmen des Deckels und Lösen der Senkschraube demontieren.

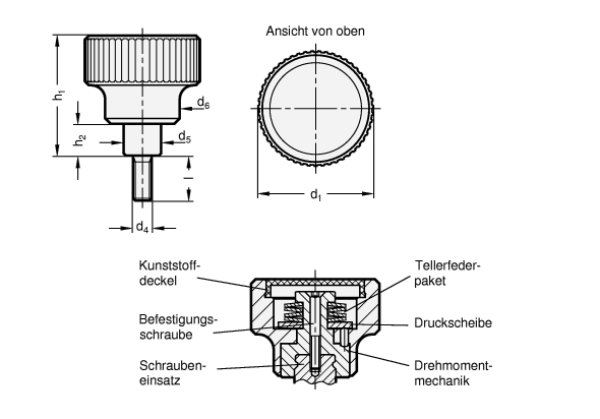

d1 d4 Länge l d5 d6 h1 h2 Drehmoment ±10%
in Nm
27 M 4 12 16 20 25 32 10 19 35 9,5 0,7 1 1,5
27 M 5 12 16 20 25 32 10 19 35 9,5 0,7 1 1,5
34 M 5 12 16 20 25 32 10 21 37,5 9,5 1 1,5 2,2
34 M 6 12 16 20 25 32 10 21 37,5 9,5 1 1,5 2,2
42 M 8 16 20 25 32 40 13,5 27 43,5 11,5 2 2,5 3,2
42 M 10 20 25 32 40 50 13,5 27 43,5 11,5 2 2,5 3,2
52 M 10 25 32 40 50 63 19 32 54 15,5 2,5 3 4
52 M 12 25 32 40 50 63 19 32 54 15,5 2,5 3 4
62 M 10 25 32 40 50 63 19 33 54 15,5 3 4 5,5
62 M 12 25 32 40 50 63 19 33 54 15,5 3 4 5,5
Ausführung
Griffkörper
Aluminium
schwarz eloxiert

Drehmomentmechanik
Stahl, gehärtet

Sonstige Teile
Stahl, brüniert

Deckel
Kunststoff, hellgrau





RoHS-konform


Auf Anfrage

Andere Abmessungen der Schraubeinsätze analog GN 300

Andere Schraubeinsätze mit Sonderzapfen analog GN 306

Andere Drehmomentwerte

Drehmomentbegrenzung links- oder links- und rechtsdrehend
Artikelnummern

3663-27-M4-12-0,7
3663-27-M4-16-0,7
3663-27-M4-20-0,7
3663-27-M4-25-0,7
3663-27-M4-32-0,7
3663-27-M4-12-1
3663-27-M4-16-1
3663-27-M4-20-1
3663-27-M4-25-1
3663-27-M4-32-1
3663-27-M4-12-1,5
3663-27-M4-16-1,5
3663-27-M4-20-1,5
3663-27-M4-25-1,5
3663-27-M4-32-1,5
3663-27-M5-12-0,7
3663-27-M5-16-0,7
3663-27-M5-20-0,7
3663-27-M5-25-0,7
3663-27-M5-32-0,7
3663-27-M5-12-1
3663-27-M5-16-1
3663-27-M5-20-1
3663-27-M5-25-1
3663-27-M5-32-1
3663-27-M5-12-1,5
3663-27-M5-16-1,5
3663-27-M5-20-1,5
3663-27-M5-25-1,5
3663-27-M5-32-1,5
3663-34-M5-12-1
3663-34-M5-16-1
3663-34-M5-20-1
3663-34-M5-25-1
3663-34-M5-32-1
3663-34-M5-12-1,5
3663-34-M5-16-1,5
3663-34-M5-20-1,5
3663-34-M5-25-1,5
3663-34-M5-32-1,5
3663-34-M5-12-2,2
3663-34-M5-16-2,2
3663-34-M5-20-2,2
3663-34-M5-25-2,2
3663-34-M5-32-2,2
3663-34-M6-12-1
3663-34-M6-16-1
3663-34-M6-20-1
3663-34-M6-25-1
3663-34-M6-32-1
3663-34-M6-12-1,5
3663-34-M6-16-1,5
3663-34-M6-20-1,5
3663-34-M6-25-1,5
3663-34-M6-32-1,5
3663-34-M6-12-2,2
3663-34-M6-16-2,2
3663-34-M6-20-2,2
3663-34-M6-25-2,2
3663-34-M6-32-2,2
3663-42-M8-16-2
3663-42-M8-20-2
3663-42-M8-25-2
3663-42-M8-32-2
3663-42-M8-40-2
3663-42-M8-16-2,5
3663-42-M8-20-2,5
3663-42-M8-25-2,5
3663-42-M8-32-2,5
3663-42-M8-40-2,5
3663-42-M8-16-3,2
3663-42-M8-20-3,2
3663-42-M8-25-3,2
3663-42-M8-32-3,2
3663-42-M8-40-3,2
3663-42-M10-20-2
3663-42-M10-25-2
3663-42-M10-32-2
3663-42-M10-40-2
3663-42-M10-50-2
3663-42-M10-20-2,5
3663-42-M10-25-2,5
3663-42-M10-32-2,5
3663-42-M10-40-2,5
3663-42-M10-50-2,5
3663-42-M10-20-3,2
3663-42-M10-25-3,2
3663-42-M10-32-3,2
3663-42-M10-40-3,2
3663-42-M10-50-3,2
3663-52-M10-25-2,5
3663-52-M10-32-2,5
3663-52-M10-40-2,5
3663-52-M10-50-2,5
3663-52-M10-63-2,5
3663-52-M10-25-3
3663-52-M10-32-3
3663-52-M10-40-3
3663-52-M10-50-3
3663-52-M10-63-3
3663-52-M10-25-4
3663-52-M10-32-4
3663-52-M10-40-4
3663-52-M10-50-4
3663-52-M10-63-4
3663-52-M12-25-2,5
3663-52-M12-32-2,5
3663-52-M12-40-2,5
3663-52-M12-50-2,5
3663-52-M12-63-2,5
3663-52-M12-25-3
3663-52-M12-32-3
3663-52-M12-40-3
3663-52-M12-50-3
3663-52-M12-63-3
3663-52-M12-25-4
3663-52-M12-32-4
3663-52-M12-40-4
3663-52-M12-50-4
3663-52-M12-63-4
3663-62-M10-25-3
3663-62-M10-32-3
3663-62-M10-40-3
3663-62-M10-50-3
3663-62-M10-63-3
3663-62-M10-25-4
3663-62-M10-32-4
3663-62-M10-40-4
3663-62-M10-50-4
3663-62-M10-63-4
3663-62-M10-25-5,5
3663-62-M10-32-5,5
3663-62-M10-40-5,5
3663-62-M10-50-5,5
3663-62-M10-63-5,5
3663-62-M12-25-3
3663-62-M12-32-3
3663-62-M12-40-3
3663-62-M12-50-3
3663-62-M12-63-3
3663-62-M12-25-4
3663-62-M12-32-4
3663-62-M12-40-4
3663-62-M12-50-4
3663-62-M12-63-4
3663-62-M12-25-5,5
3663-62-M12-32-5,5
3663-62-M12-40-5,5
3663-62-M12-50-5,5
3663-62-M12-63-5,5
