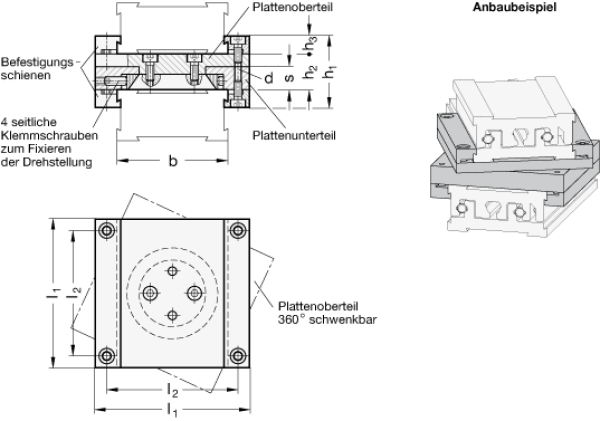

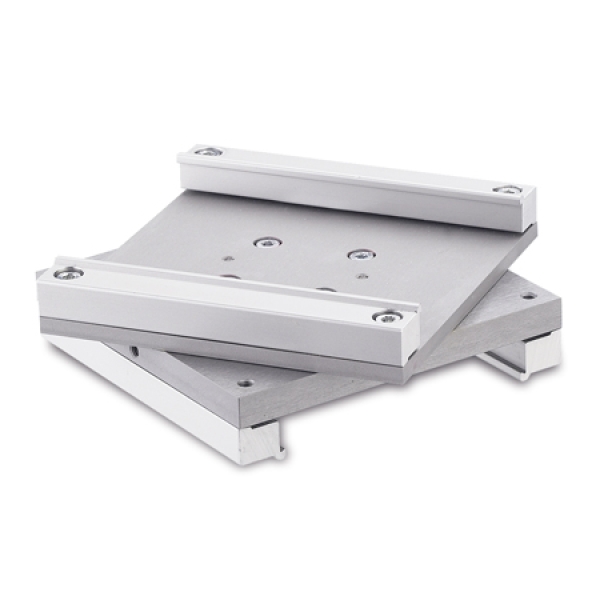

Drehplatten GN 900.5 ermöglichen die Schrägstellung der Verstellschlitten zueinander. Damit ergibt sich eine weitere Achskonfiguration.
Bei diesem Bauteil sind zwei Platten drehbar zueinander gelagert, welche jeweils über ein Klemmsystem mit den Verstellschlitten verbunden sind.
Die dazu erforderlichen sind zwei Paar Befestigungssätze sowie die zugehörigen Zylinderschrauben sind im Lieferumfang enthalten.
Alle zur Montage benötigten Einzelteile gehören zum Lieferumfang.

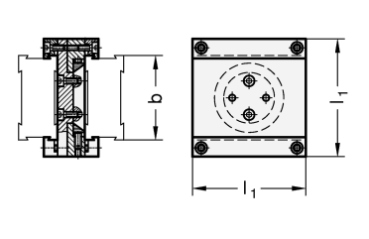

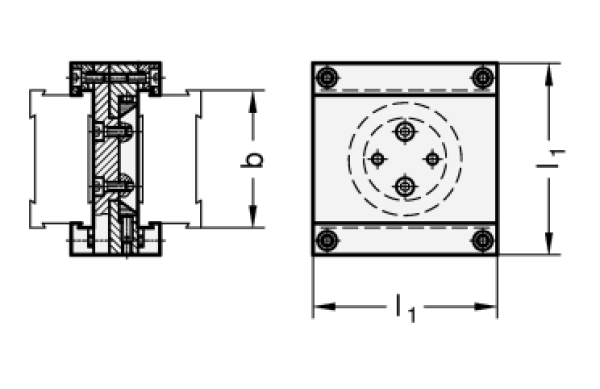

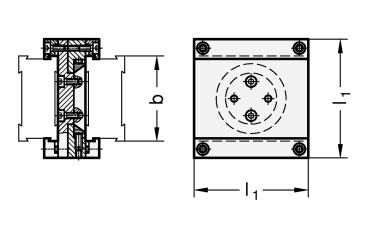

b
Schlittengröße |
l1 |
d
Zylinderschrauben
DIN 912 |
h1 |
h2 |
h3 |
l2 |
s |
| 30 |
41 |
M 2,5 |
18,4 |
10 |
4,2 |
35,4 |
6 |
| 50 |
67 |
M 3 |
28 |
14 |
7 |
58 |
9 |
| 80 |
105 |
M 4 |
39 |
14 |
12,5 |
92 |
9 |
| 120 |
145 |
M 5 |
47,6 |
20 |
13,8 |
131,8 |
12 |
