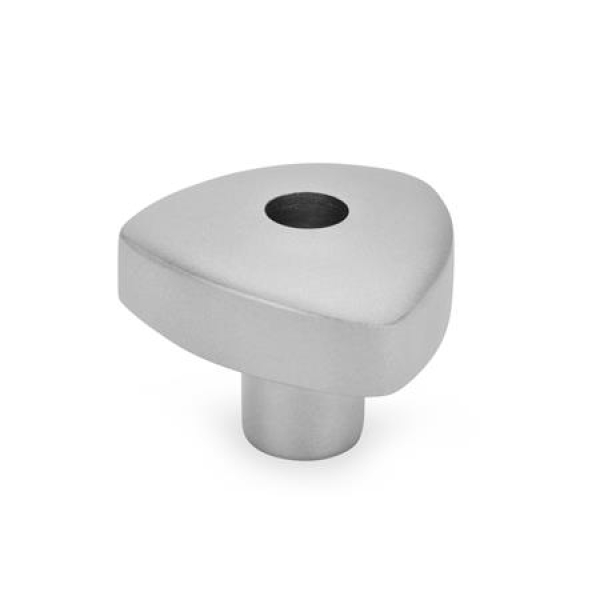

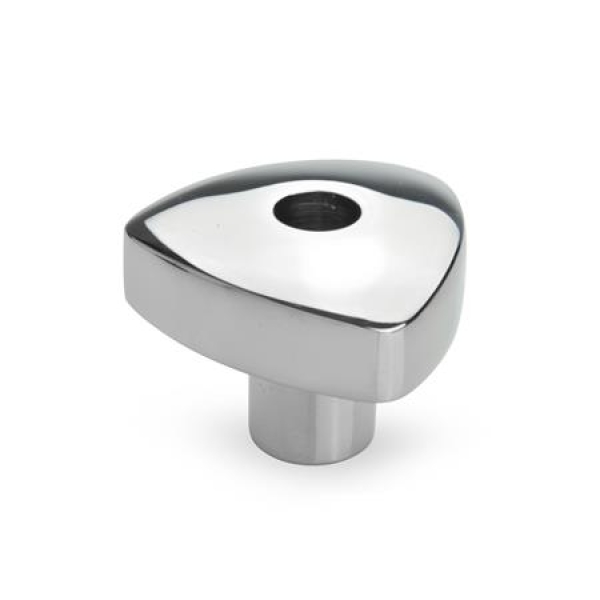

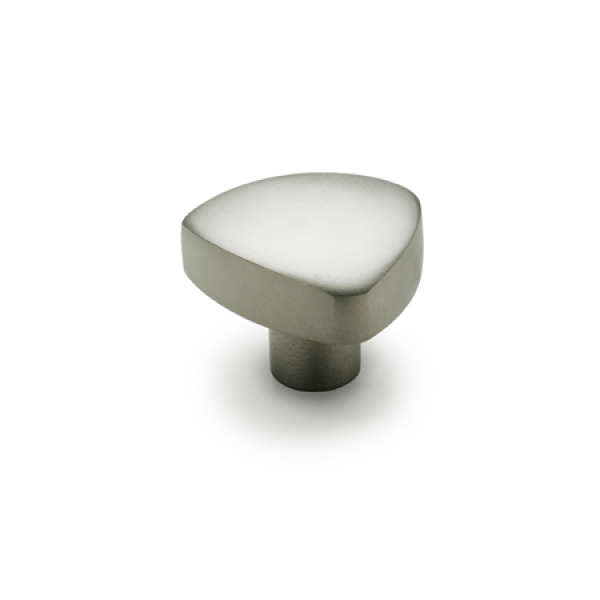

Edelstahl-Dreikantgriffe GN 5339.5 haben glatte und geschlossene Flächen, sowie Eckradien. Damit sind sie geeignet für ein Umfeld mit besonderen hygienischen Anforderungen.
Original ELESA-Design, realisiert in Metallausführung mit Genehmigung von ELESA s.p.a.

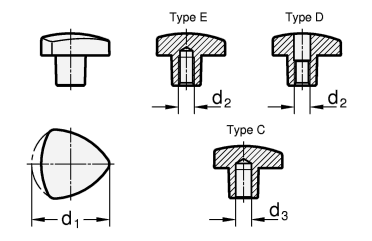

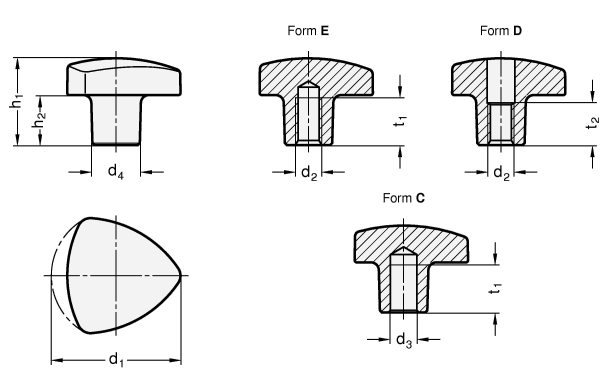

d1 |
d2
Gewinde
Form E |
Form D |
d3 H7
Bohrung
Form C |
d4 |
h1 ≈ |
h2 ≈ |
t1
min. |
t2 |
32 |
M 5 |
- |
- |
12 |
21 |
12 |
10 |
10 |
32 |
M 6 |
M 6 |
B 6 |
12 |
21 |
12 |
12 |
10 |
40 |
M 6 |
- |
- |
14 |
26 |
14 |
12 |
13 |
40 |
M 8 |
M 8 |
B 8 |
14 |
26 |
14 |
15 |
13 |
50 |
M 8 |
- |
- |
18 |
33 |
19 |
15 |
16 |
50 |
M 10 |
M 10 |
B 10 |
18 |
33 |
19 |
18 |
16 |
60 |
M 10 |
- |
- |
20 |
41 |
23 |
18 |
20 |
60 |
M 12 |
M 12 |
B 12 |
20 |
41 |
23 |
22 |
20 |
