GN 616 Edelstahl - Druckstücke mit Bolzen

Art.Nr.:: 616-M20-SN
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

25,50 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Edelstahl-Druckstücke GN 616 werden zur Arretierung sowie als An- und Abdrückstifte verwendet.

Der Schlitz auf der Druckbolzenseite dient zum Einschrauben in Sacklöcher. Hierzu ist unter GN 616.5 - M... ein spezieller Schraubendreher lieferbar (siehe Tabelle).

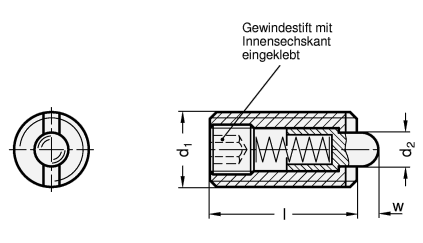

d₁ Form SN	Form KN	d₂	l +0,2	sw Innen- sechskant	w +0,3/-0,1 Federweg	Federdruck in N ≈ normal (Form SN / KN) Anfang	Ende	Artikel-Nr. für Schraubendreher
M 4	M 4	1,5	15	1,3	1,5	4,5	16	GN 616.5-M4
M 5	M 5	2,4	18	1,5	2,3	6	19	GN 616.5-M5
M 6	M 6	2,7	20	2	2,5	6	19	GN 616.5-M6
M 8	M 8	3,5	22	2,5	3	10	39	GN 616.5-M8
M 10	M 10	4	22	3	3	10	39	GN 616.5-M10
M 12	M 12	6	28	4	4	12	53	GN 616.5-M12
M 16	M 16	7,5	32	5	5	45	100	GN 616.5-M16
M 20	-	10	40	6	7	52	125	GN 616.5-M20

Ausführung

Gehäuse
Edelstahl, nichtrostend, 1.4305

Form SN
Druckbolzen Edelstahl
nichtrostend, 1.4305
gehärtet

Form KN
Druckbolzen Kunststoff (Polyacetal POM)
temperaturbeständig 50 °C

Druckfeder
Edelstahl
nichtrostend, 1.4568

Form

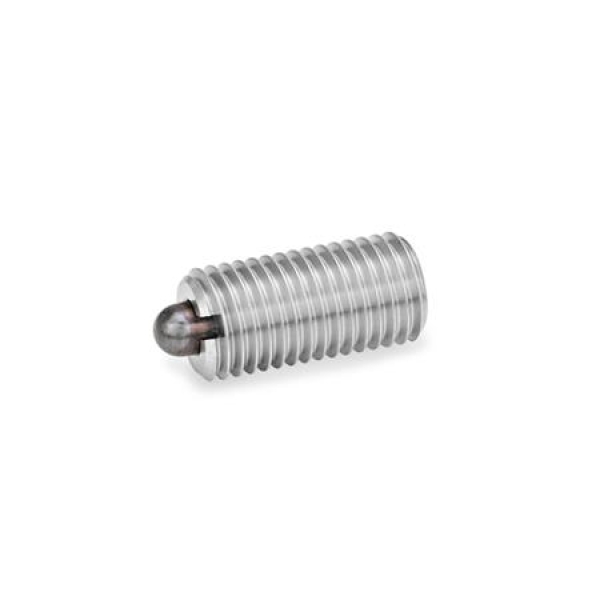

SN Bolzen Edelstahl, normaler Federdruck

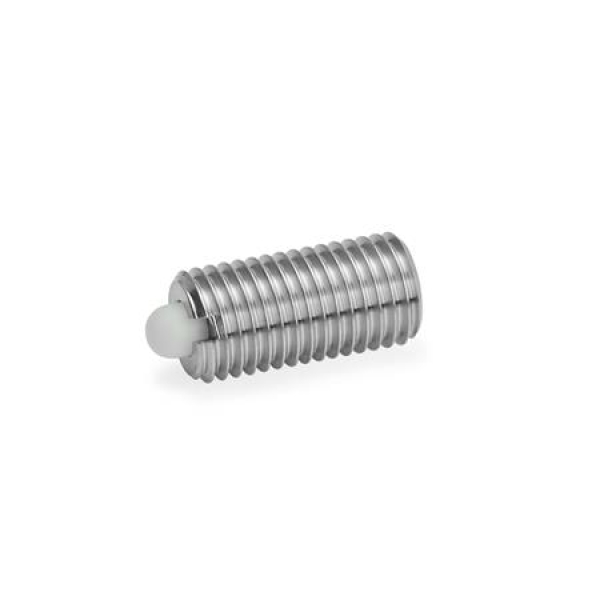

KN Bolzen Kunststoff, normaler Federdruck

RoHS

Zubehör: Schraubendreher GN 616.5

Auf Anfrage: mit Gewindesicherung PFB / MVK

Artikelnummern

616-M4-SN
616-M4-KN
616-M5-SN
616-M5-KN
616-M6-SN
616-M6-KN
616-M8-SN
616-M8-KN
616-M10-SN
616-M10-KN
616-M12-SN
616-M12-KN
616-M16-SN
616-M16-KN
616-M20-SN

Kundenrezensionen

Leider sind noch keine Bewertungen vorhanden. Seien Sie der Erste, der das Produkt bewertet.

Kunden, welche diesen Artikel bestellten, haben auch folgende Artikel gekauft:

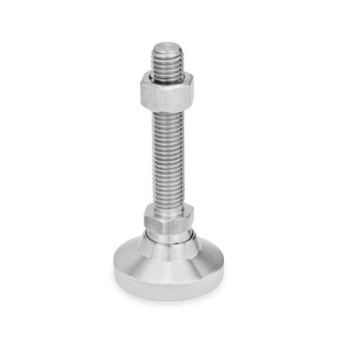

GN 343.6 Gelenkfüße, Fuß u. Verstellspindel...
