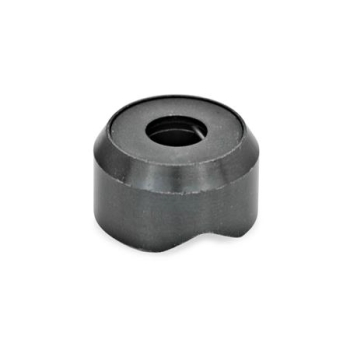

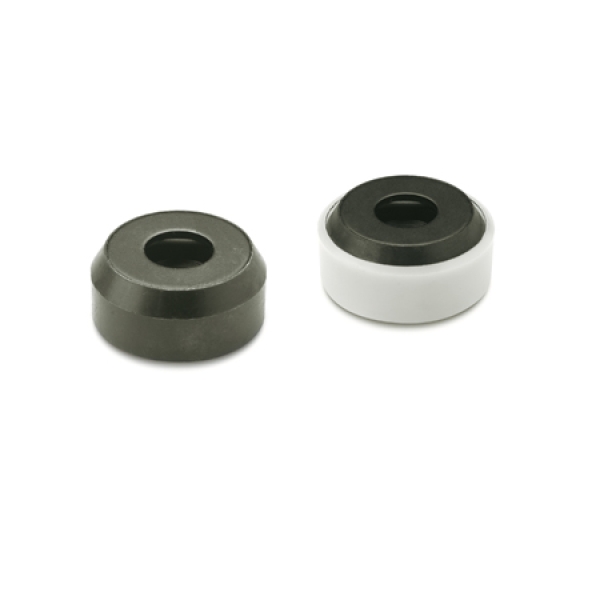

Druckstücke GN 6311.1 werden in Verbindung mit Schrauben mit Druckzapfen (Gewindestifte DIN 6332, Knebelschrauben DIN 6304, DIN 6306) verwendet. Sie passen sich an nicht parallele Flächen bzw. Wellen an.

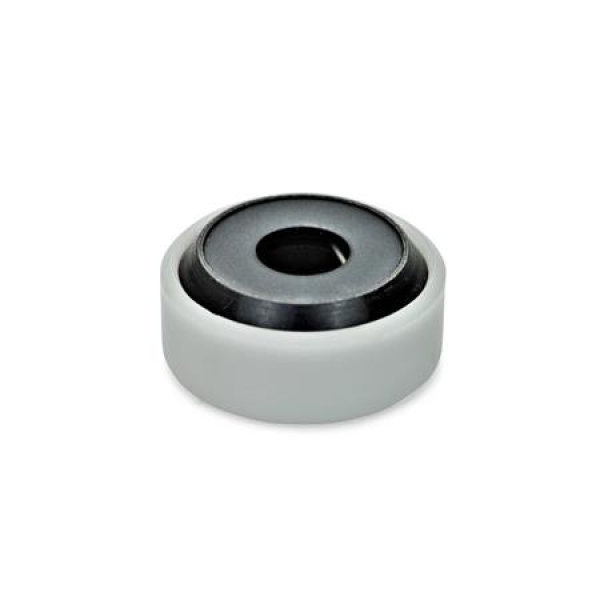

Die Kunststoffkappe verhindert Beschädigungen an empfindlichen Flächen.
Durch die besondere Form des unverrückbaren Halteringes lässt sich das Druckstück leicht und problemlos auf den Druckzapfen aufstecken und wieder abnehmen.
Druckstücke GN 6311.1 lassen sich in Verbindung mit Gewindestiften DIN 6332 auch als Füße einsetzen.

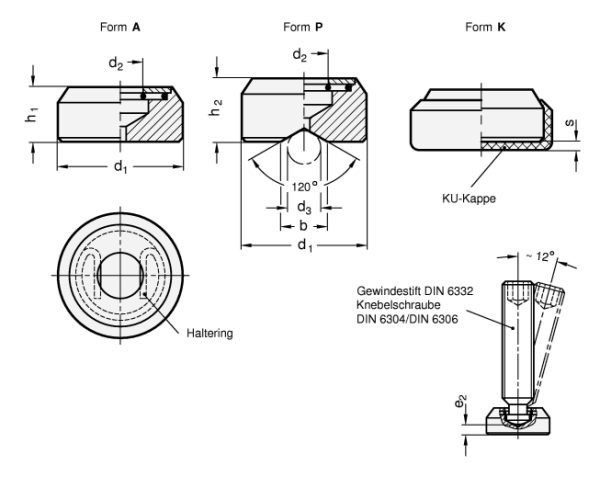

| d1 |
b |
d2 +0,2 |
d3
min. |
max. |
e ≈
Form A |
Form P |
h1 |
h2 |
s |
passend für
Gewindestift DIN 6332 |
| 16 |
10 |
6,3 |
7,5 |
20 |
2,3 |
5,3 |
8 |
11 |
1,5 |
M 8 |
- |
| 20 |
12 |
9,2 |
7,5 |
24 |
2,6 |
5,6 |
10 |
13 |
1,5 |
M 10 |
M 12 |
| 25 |
16 |
9,2 |
7,5 |
32 |
2,9 |
6,9 |
11 |
15 |
1,5 |
M 10 |
M 12 |
| 32 |
22 |
12,5 |
7,5 |
44 |
4,5 |
9,5 |
14 |
19 |
1,5 |
M 16 |
- |
