GN 426.5 Edelstahl - Bügelgriffe

Art.Nr.:: 426.5-28-400-B
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

l1:

116,07 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Edelstahl-Bügelgriffe GN 426.5 können sowohl von der Rückseite (Form A) als auch von der Bedienungsseite (Form B) her montiert werden. In diesem Falle wird zunächst der Montagebolzen maschinenseitig eingeschraubt,dann der Griff aufgesteckt und seitlich mit dem Gewindestift gesichert.

Gleichzeitig erlauben die beiden Befestigungsarten die Montage paarweise gegenüberliegend, z.B. für Türen (Doppelgriff).

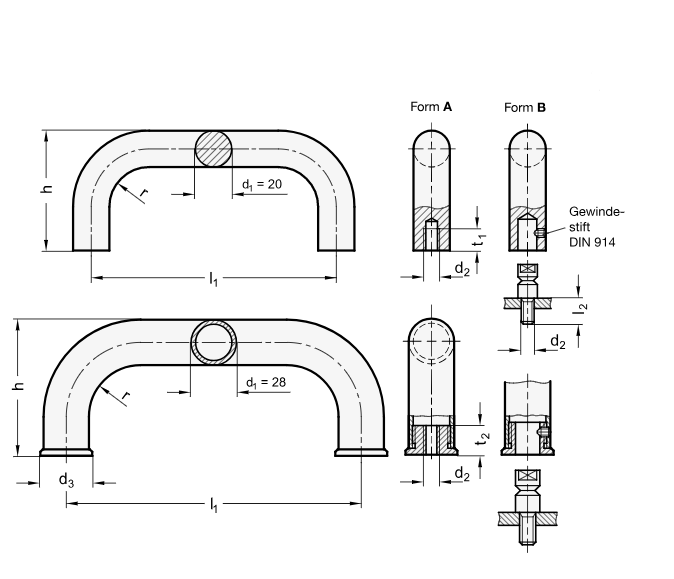

d₁	l₁ ±0,5 Form A	±0,3 Form B Gewindebohrung für Montagebolzen	d₂	d₃	h	l₂	r ≈	t₁	t₂
20	200	200	M 8	-	68	20	22	15	-
20	250	250	M 8	-	68	20	22	15	-
20	300	300	M 8	-	68	20	22	15	-
20	350	350	M 8	-	68	20	22	15	-
28	250	250	M 10	32	90	20	32	-	17
28	300	300	M 10	32	90	20	32	-	17
28	350	350	M 10	32	90	20	32	-	17
28	400	400	M 10	32	90	20	32	-	17

Ausführung

Edelstahl
d₁= 20: Vollmaterial
d₁= 28: Rohr Ø 28 x 2
nichtrostend, 1.4301
matt gestrahlt

Buchse / Montagebolzen
Edelstahl
nichtrostend, 1.4305

Gewindestift (Form B)
d₁= 20: DIN 914-M5-6-NI
d₁= 28: DIN 914-M6-8-NI

Form

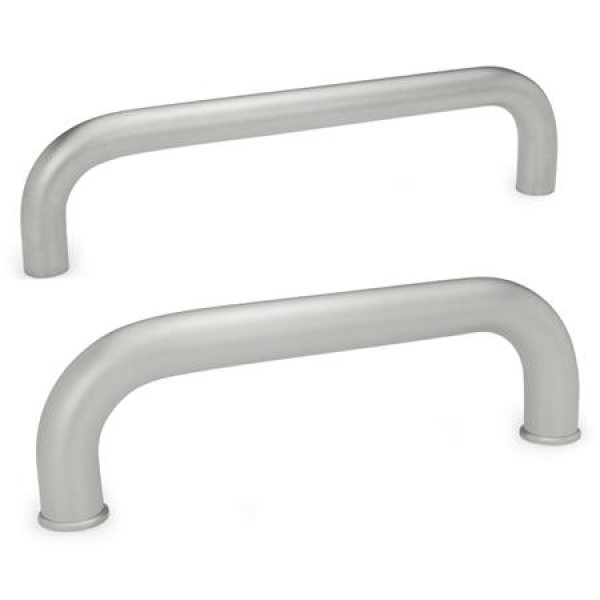

A Montage von der Rückseite (Gewinde-Sackloch)

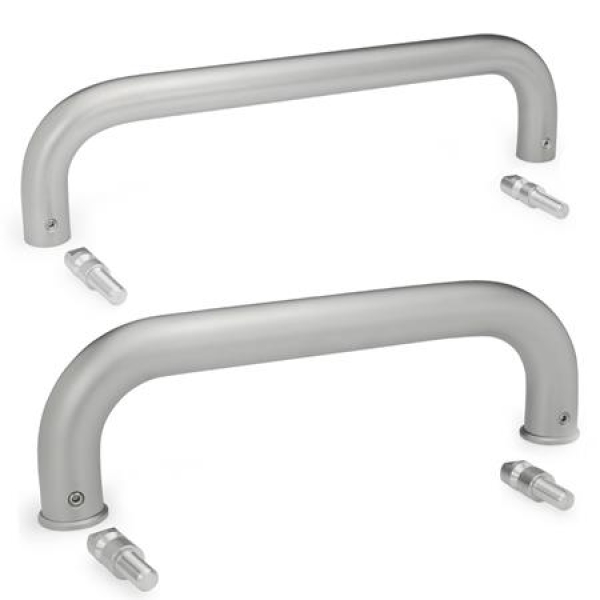

B Montage von der Bedienungsseite

RoHS-konform

Artikelnummern

426.5-20-200-A
426.5-20-200-B
426.5-20-250-A
426.5-20-250-B
426.5-20-300-A
426.5-20-300-B
426.5-20-350-A
426.5-20-350-B
426.5-28-250-A
426.5-28-250-B
426.5-28-300-A
426.5-28-300-B
426.5-28-350-A
426.5-28-350-B
426.5-28-400-A
426.5-28-400-B
