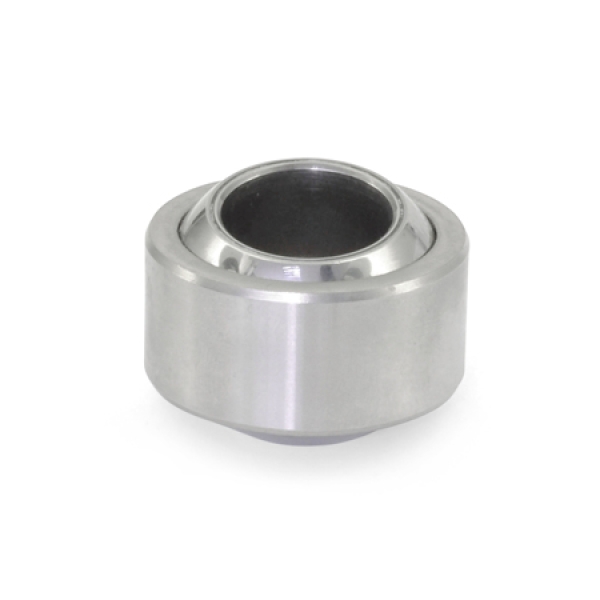

GN 648.9 Edelstahl-Gelenklager

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

ab 18,34 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Edelstahl-Gelenklager GN 648.9 entsprechen DIN ISO 12240-1, Maßreihe K.

Diese Edelstahl-Gelenklager sind in den Edelstahl-Gelenkköpfen GN 648.5 und GN 648.6 eingebaut.

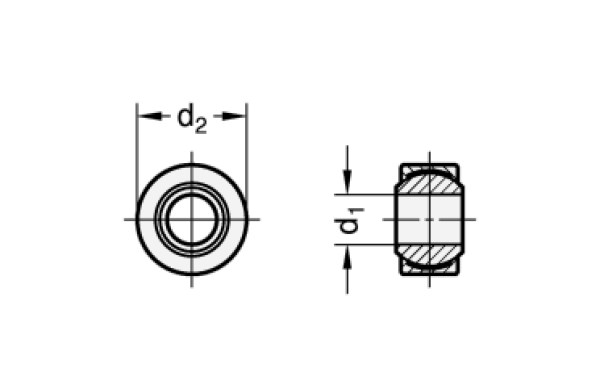

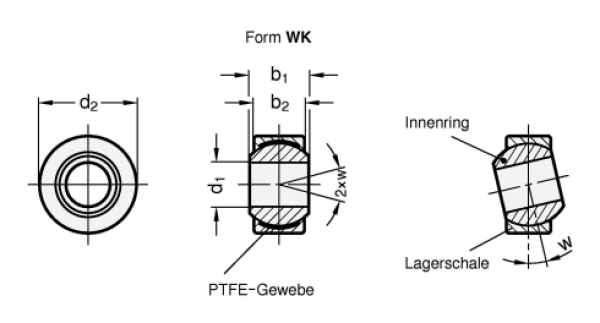

d₁ H7	d₂ h6	b₁ -0,2	b₂	w Kippwinkel
5	13	8	6	13°
6	16	9	6,75	13°
8	19	12	9	14°
10	22	14	10,5	13°
12	26	16	12	13°
14	28*	19	13,5	16°
16	32	21	15	15°
18	35	23	16,5	15
20	40	25	18	14°
22	42	28	20	15°
25	47	31	22	15°
30	55	37	25	17°

DIN ISO 12240-1: Ø 29

Ausführung

Gleitpaarung
Form WK (wartungsfrei):
Lagerschale Edelstahl
nichtrostend, 1.4571
mit PTFE-Einlage

Innenring
Edelstahl
nichtrostend, 1.4034
gehärtet, geschliffen, poliert

RoHS

Artikelnummern

648.9-5-13-WK
648.9-6-16-WK
648.9-8-19-WK
648.9-10-22-WK
648.9-12-26-WK
648.9-14-28-WK
648.9-16-32-WK
648.9-18-35-WK
648.9-20-40-WK
648.9-22-42-WK
648.9-25-47-WK
648.9-30-55-WK
