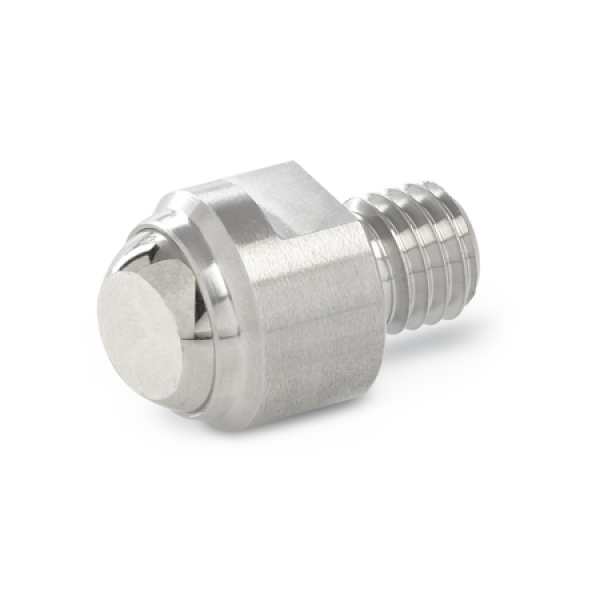

GN 709.15 Edelstahl - Pendelelemente mit Schraube

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form:

ab 41,35 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Edelstahl-Pendelelemente GN 709.15 werden als bewegliche Auflagen oder Druckstücke zum Spannen von Werkstücken verwendet. Sie können auch als Anschlag eingesetzt werden.

Die Kugel kann max. 9° verdreht werden| gegen weiteres Verdrehen ist sie gesichert.

d₁	d₂		d₃ Form B, BR	Form RH	Form RRH	d₄ Kugel-Ø	l₁ ±0,02	l₂ ±0,1	l₃	sw	Statische Belastbarkeit max. in kN
13	M 6	M 8	7,2	8,3	8,3	10	13	13	8	11	10
20	M 8	M 10	10,5	12,8	10,5	16	18	18	10	17	25
20	M 12	-	10,5	12,8	10,5	16	18	18	12	17	25
30	M 16	-	20	20	20	25	27	27	16	27	90
50	M 20	-	34,5	34,5	34,5	40	35	35	20	41	165
50	M 24	-	34,5	34,5	34,5	40	35	35	24	41	165

Ausführung

Edelstahl
nichtrostend 1.4057, vergütet

Form
B Druckfläche plan
BR Druckfläche plan, mit selbsttätiger Rückstellung
RH Druckfläche geriffelt, mit Hartmetallkugel
RRH Druckfläche geriffelt, mit selbsttätiger Rückstellung, mit Hartmetallkugel

Kugel (Form B / BR)
Edelstahl
nichtrostend 1.3541, vernickelt

Kugel (Form RH / RRH)
Hartmetall
vernickelt

Federelement (Form BR / RRH)
Kunststoff (PUR)

RoHS

Artikelnummerm

709.15-13-M6-B
709.15-13-M8-B
709.15-20-M8-B
709.15-20-M10-B
709.15-20-M12-B
709.15-30-M16-B
709.15-50-M20-B
