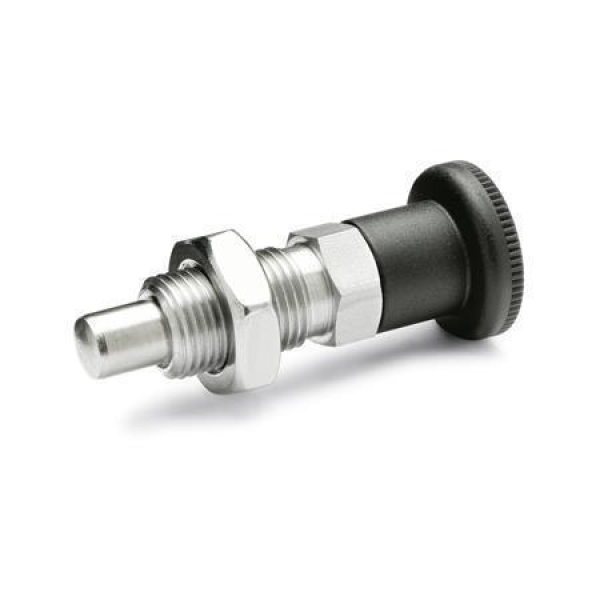

GN 817 Edelstahl-Rastbolzen mit Kunststoff-Knopf

Art.Nr.:: 817-16-20-C-NI
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

l1:

Werkstoff:

50,27 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Edelstahl-Rastbolzen GN 817 Form C / CK werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

d₁ Stift -0,02/-0,05 Bohrung H7	l₁ min.	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	l₆	sw	Feder- druck in in N ≈ Anfang	Ende
4	4	M 8 x 1	16	M 3	7	14	35	16	5	4,5	2,5	10	4,5	12
4	6	M 8 x 1	16	M 3	7	14	35	16	5	4,5	2,5	10	4	12,5
5	5	M 10 x 1	19	M 4	8	16	40	18	6	5,5	3	12	5	15
5	8	M 10 x 1	19	M 4	8	16	40	18	6	5,5	3	12	5	18
6	6	M 12 x 1,5	23	M 5	9	20	48	22	6	7	3,5	14	6,5	19
6	9	M 12 x 1,5	23	M 5	9	20	48	22	6	7	3,5	14	6	25
8	8	M 16 x 1,5	28	M 6	10	24	58	26	8	8,5	4	17	8,5	26
8	12	M 16 x 1,5	28	M 6	10	24	58	26	8	8,5	4	17	8,5	28
10	12	M 16 x 1,5	28	M 6	10	24	58	26	8	8,5	4	17	9,5	38
12	15	M 20 x 1,5	33	M 6	12	28,5	71,5	33	10	8,5	4	22	11,5	40
16	20	M 24 x 2	33	M 8	15	28,5	78,5	38	12	11,5	5	27	13	54

Ausführung

Edelstahl NI
nichtrostend, 1.4305
Raststift chemisch vernickelt

Knopf Kunststoff
Thermoplast (Polyamid PA)
schwarz, matt
nicht demontierbar

Form

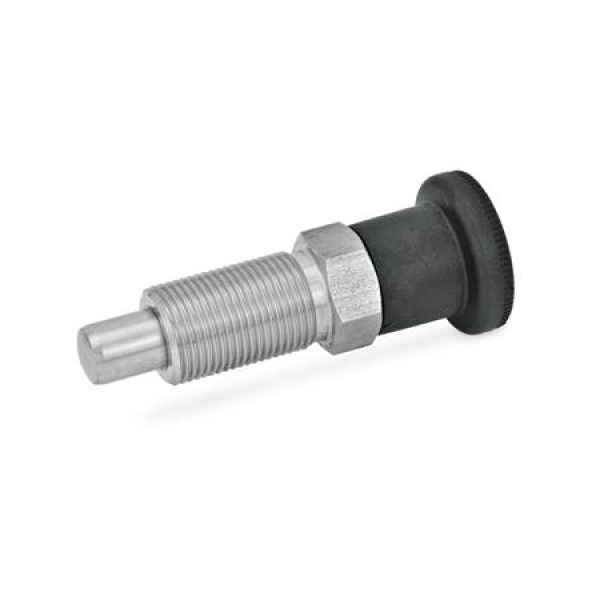

B ohne Rastsperre, ohne Kontermutter
BK ohne Rastsperre, mit Kontermutter

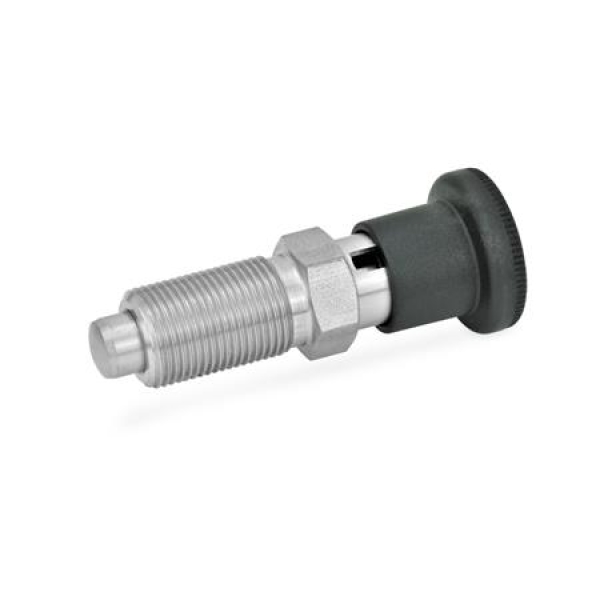

C mit Rastsperre, ohne Kontermutter

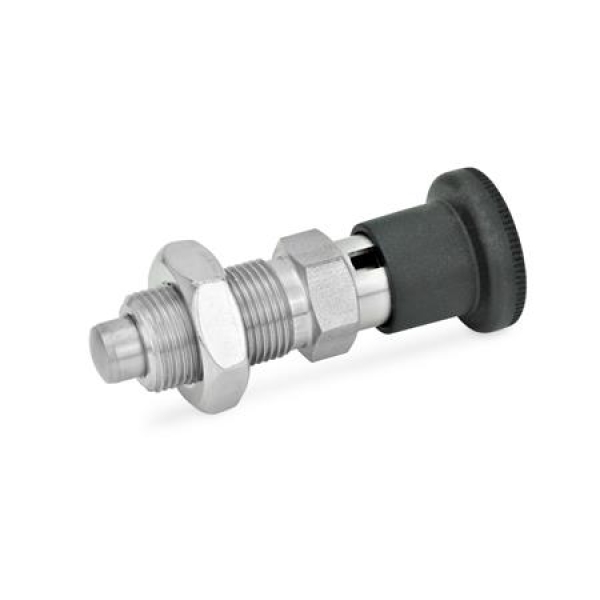

CK mit Rastsperre, mit Kontermutter

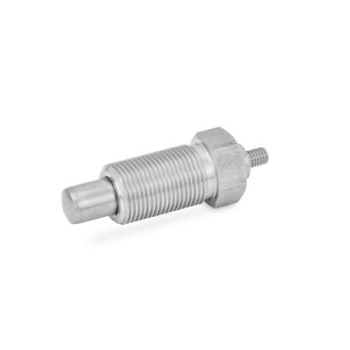

G ohne Kontermutter, mit Gewindezapfen

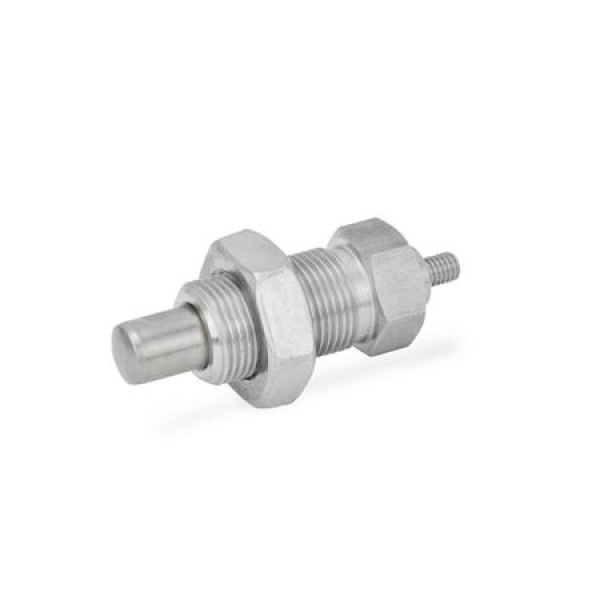

GK mit Gewindezapfen, mit Kontermutter

RoHS-konform

Artikelnummern

817-4-4-B-NI
817-4-4-BK-NI
817-4-4-C-NI
817-4-4-CK-NI
817-4-4-G-NI
817-4-4-GK-NI
817-4-6-B-NI
817-4-6-BK-NI
817-4-6-C-NI
817-4-6-CK-NI
817-4-6-G-NI
817-4-6-GK-NI
817-5-5-B-NI
817-5-5-BK-NI
817-5-5-C-NI
817-5-5-CK-NI
817-5-5-G-NI
817-5-5-GK-NI
817-5-8-B-NI
817-5-8-BK-NI
817-5-8-C-NI
817-5-8-CK-NI
817-5-8-G-NI
817-5-8-GK-NI
817-6-6-B-NI
817-6-6-BK-NI
817-6-6-C-NI
817-6-6-CK-NI
817-6-6-G-NI
817-6-6-GK-NI
817-6-9-B-NI
817-6-9-BK-NI
817-6-9-C-NI
817-6-9-CK-NI
817-6-9-G-NI
817-6-9-GK-NI
817-8-8-B-NI
817-8-8-BK-NI
817-8-8-C-NI
817-8-8-CK-NI
817-8-8-G-NI
817-8-8-GK-NI
817-8-12-B-NI
817-8-12-BK-NI
817-8-12-C-NI
817-8-12-CK-NI
817-8-12-G-NI
817-8-12-GK-NI
817-10-12-B-NI
817-10-12-BK-NI
817-10-12-C-NI
817-10-12-CK-NI
817-10-12-G-NI
817-10-12-GK-NI
817-12-15-B-NI
817-12-15-BK-NI
817-12-15-C-NI
817-12-15-CK-NI
817-12-15-G-NI
817-12-15-GK-NI
817-16-20-B-NI
817-16-20-BK-NI
817-16-20-C-NI
817-16-20-CK-NI
817-16-20-G-NI
817-16-20-GK-NI
