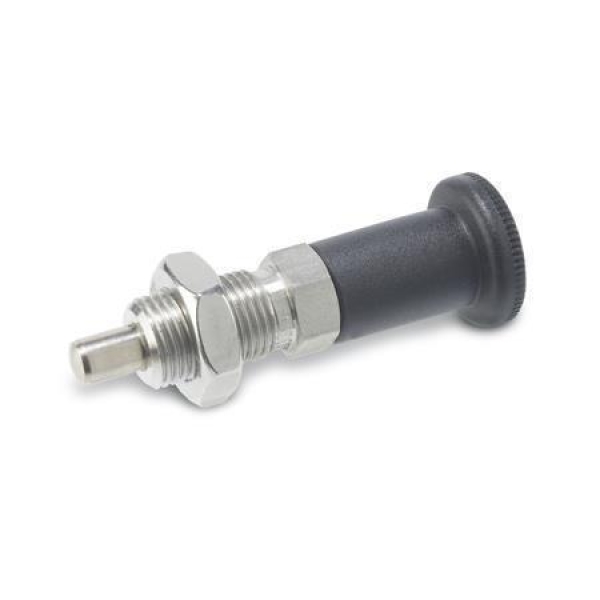

GN 817.2 Edelstahl - Rastbolzen mit langem Kunststoff-Knopf

Art.Nr.:: 817.2-10-12-CK-NI
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

l1:

Werkstoff:

24,30 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Edelstahl-Rastbolzen GN 817.2 entsprechen GN 817, jedoch haben sie einen längeren Bedienungsknopf.

Form C / CK wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

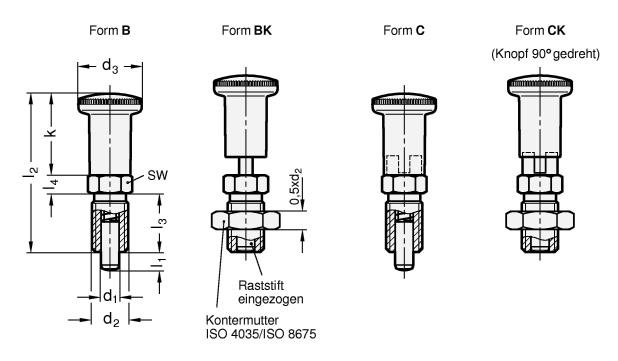

d₁ Stift -0,02/-0,05 Bohrung H7	l₁ min.	d₂	d₃	k	l₂	l₃	l₄	sw	Feder- druck in N ≈ Anfang	Ende
4	4	M 8 x 1	16	21	42	16	5	10	4,5	12
4	6	M 8 x 1	16	21	42	16	5	10	4	12,5
5	5	M 10 x 1	19	24	48	18	6	12	5	15
5	8	M 10 x 1	19	24	48	18	6	12	5	18
6	6	M 12 x 1,5	23	30	58	22	6	14	6,5	19
6	9	M 12 x 1,5	23	30	58	22	6	14	6	25
8	8	M 16 x 1,5	28	36	70	26	8	17	8,5	26
8	12	M 16 x 1,5	28	36	70	26	8	17	8,5	28
10	12	M 16 x 1,5	28	36	70	26	8	17	9,5	38
12	15	M 20 x 1,5	28	36	79	33	10	22	11,5	40

Ausführung

Edelstahl NI
nichtrostend, 1.4305
Raststift chemisch vernickelt

Knopf
Kunststoff (Polyamid PA)
schwarz, matt
nicht demontierbar

Form
B ohne Rastsperre, ohne Kontermutter
BK ohne Rastsperre, mit Kontermutter

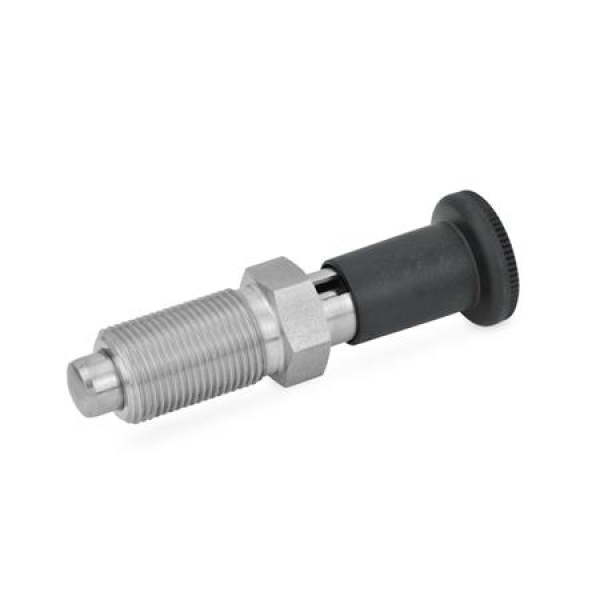

C mit Rastsperre, ohne Kontermutter

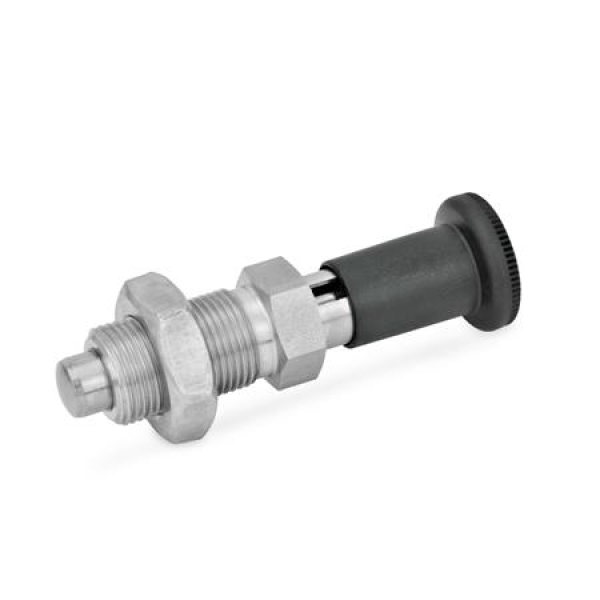

CK mit Rastsperre, mit Kontermutter

RoHS-konform

Artikelnummern

817.2-4-4-B-NI
817.2-4-4-BK-NI
817.2-4-4-C-NI
817.2-4-4-CK-NI
817.2-4-6-B-NI
817.2-4-6-BK-NI
817.2-4-6-C-NI
817.2-4-6-CK-NI
817.2-5-5-B-NI
817.2-5-5-BK-NI
817.2-5-5-C-NI
817.2-5-5-CK-NI
817.2-5-8-B-NI
817.2-5-8-BK-NI
817.2-5-8-C-NI
817.2-5-8-CK-NI
817.2-6-6-B-NI
817.2-6-6-BK-NI
817.2-6-6-C-NI
817.2-6-6-CK-NI
817.2-6-9-B-NI
817.2-6-9-BK-NI
817.2-6-9-C-NI
817.2-6-9-CK-NI
817.2-8-8-B-NI
817.2-8-8-BK-NI
817.2-8-8-C-NI
817.2-8-8-CK-NI
817.2-8-12-B-NI
817.2-8-12-BK-NI
817.2-8-12-C-NI
817.2-8-12-CK-NI
817.2-10-12-B-NI
817.2-10-12-BK-NI
817.2-10-12-C-NI
817.2-10-12-CK-NI
817.2-12-15-B-NI
817.2-12-15-BK-NI
817.2-12-15-C-NI
817.2-12-15-CK-NI
