GN 617.1 Edelstahl-Rastbolzen mit Rastsperre

Art.Nr.:: 617.1-10-AN-NI
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

Werkstoff:

44,43 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Rastbolzen GN 617.1 mit Rastsperre werden eingesetzt, wenn der Rastift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

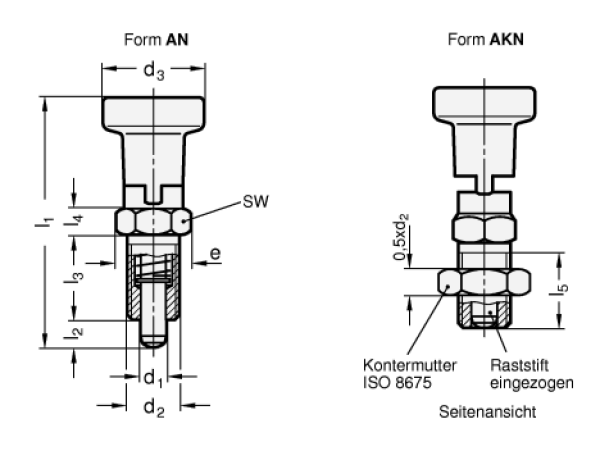

d₁ Bolzen -0,02/-0,05 Bohrung H7	d₂	d₃	e	l₁	l₂	l₃	l₄	l₅ min.	A/F	Federdruck in ≈ Anfang	Ende
5	M 10 x 1	21	13,8	51	5	17	5	15	12	6	15
6	M 12 x 1,5	25	16,2	61	6	20	6	17	14	8	21
8	M 16 x 1,5	31	21,9	75,5	7	26	8	23	19	9	26
10	M 20 x 1,5	31	25,4	91	10	33	10	30	22	17	40

Ausführung

Edelstahl NI
nichtrostend, 1.4305
Raststift chemisch vernickelt

Knopf
Edelstahl nichtrostend, 1.4305
nicht demontierbar

Form

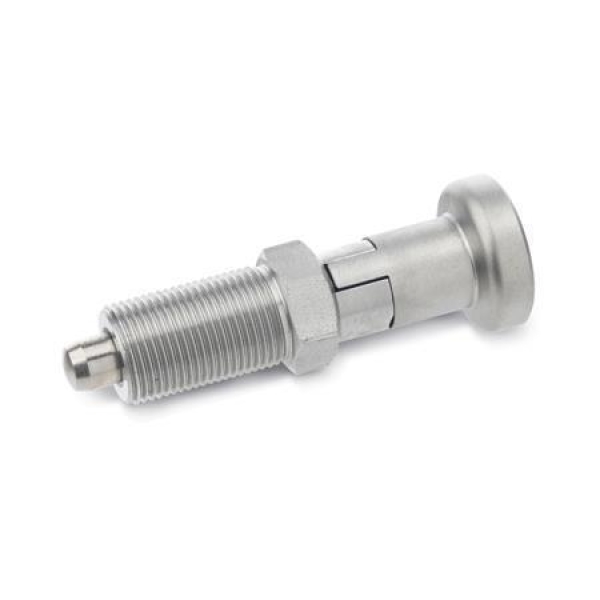

AN ohne Kontermutter, mit Edelstahl-Knopf

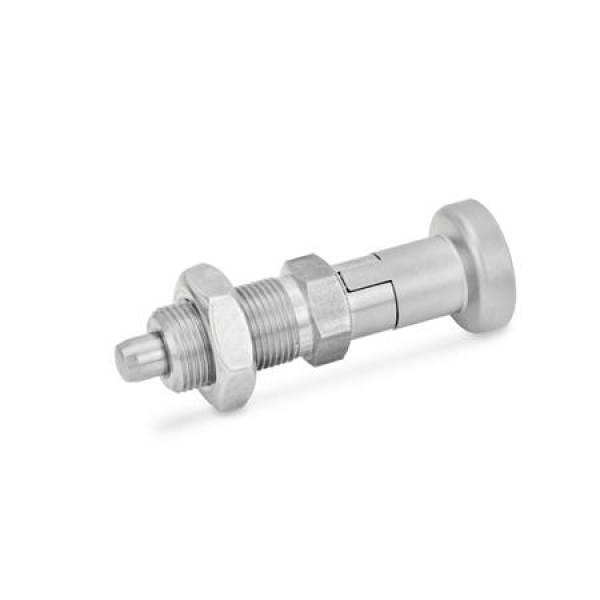

AKN mit Kontermutter, mit Edelstahl-Knopf

RoHS-konform

Artikelnummern

617.1-5-AN-NI
617.1-5-AKN-NI
617.1-6-AN-NI
617.1-6-AKN-NI
617.1-8-AN-NI
617.1-8-AKN-NI
617.1-10-AN-NI
617.1-10-AKN-NI
