GN 33 Edelstahl-Stellfüße mit Befestigungslasche

Mobile Preview: GN 33 Edelstahl-Stellfüße mit Befestigungslasche

GN 33 Edelstahl-Stellfüße mit Befestigungslasche

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form (Fußteller):

Spindelvariante:

l1 (l2_l3_l7):

ab 10,11 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Edelstahl-Stellfüße GN 33 werden montiert geliefert| sie sind nicht demontierbar.

d₁	d₂	l₁ Ausführung S / SK				Ausführung T / TK und U / UK					l₂ Ausführung V / VK				l₃ Ausführung W				l₇ Ausführung X	h₁	l₈	l₉
50	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	18	25	45
50	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	43	18	25	45
50	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	47	18	25	45
50	M 16	-	-	-	-	75	100	125	150	200	-	-	-	-	-	-	-	-	52	18	25	45
60	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	41	19	25	50
60	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	44	19	25	50
60	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	48	19	25	50
60	M 16	-	-	-	-	75	100	125	150	200	75	100	125	150	126	151	176	201	53	19	25	50
80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	42	20	30	70
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	45	20	30	70
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	49	20	30	70
80	M 16	-	-	-	-	75	100	125	150	200	75	100	125	150	127	152	177	202	54	20	30	70
80	M 20	-	-	-	-	75	100	125	150	200	100	125	150	200	151	176	201	251	62	20	30	70
80	M 24	-	-	-	-	100	125	150	200	-	100	150	200	-	176	226	276	-	-	20	30	70
100	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	43	21	30	80
100	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	46	21	30	80
100	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	50	21	30	80
100	M 16	-	-	-	-	75	100	125	150	200	75	100	125	150	128	153	178	203	55	21	30	80
100	M 20	-	-	-	-	75	100	125	150	200	100	125	150	200	152	177	202	252	63	21	30	80
100	M 24	-	-	-	-	100	125	150	200	-	100	150	200	-	177	227	277	-	-	21	30	80

d₁	d₂	d₃	h₃	h₄	h₅	l₄	l₅	l₆	sw₁	sw₂	sw₃	sw₄	sw₅	sw₆	sw₇	t
50	M 8	-	26	-	-	-	-	-	17	-	-	-	-	-	14	8
50	M 10	-	26	-	-	-	-	-	17	-	-	-	-	-	14	10
50	M 12	-	26	-	-	-	-	-	17	-	-	-	-	-	17	12
50	M 16	-	-	32	-	-	-	-	-	12	8	-	-	-	22	16
60	M 8	-	27	-	-	-	-	-	17	-	-	-	-	-	14	8
60	M 10	-	27	-	-	-	-	-	17	-	-	-	-	-	14	10
60	M 12	-	27	-	-	-	-	-	17	-	-	-	-	-	17	12
60	M 16	24	-	33	30	45	45	29	-	12	8	10	12	20	22	16
80	M 8	-	28	-	-	-	-	-	17	-	-	-	-	-	14	8
80	M 10	-	28	-	-	-	-	-	17	-	-	-	-	-	14	10
80	M 12	-	28	-	-	-	-	-	17	-	-	-	-	-	17	12
80	M 16	24	-	34	31	45	45	29	-	12	8	10	12	20	22	16
80	M 20	30	-	35	32	56	56	36	-	15	10	13	16	24	27	20
80	M 24	35	-	38	35	67	67	42	-	19	12	17	20	30	-	-
100	M 8	-	29	-	-	-	-	-	17	-	-	-	-	-	14	8
100	M 10	-	29	-	-	-	-	-	17	-	-	-	-	-	14	10
100	M 12	-	29	-	-	-	-	-	17	-	-	-	-	-	17	12
100	M 16	24	-	35	32	45	45	29	-	12	8	10	12	20	22	16
100	M 20	30	-	36	33	56	56	36	-	15	10	13	16	24	27	20
100	M 24	35	-	39	36	67	67	42	-	19	12	17	20	30	-	-

Ausführung

Fußteller / Lasche
Edelstahl
nichtrostend, 1.4301

Verstellspindel
Edelstahl
nichtrostend, 1.4305

Sechskantmutter
ISO 4032
Edelstahl
nichtrostend, 1.4301

Gummiauflage eingelegt
schwarz, Perbunan® (NBR)
80±5 Shore A

Form (Fußteller)
B1 matt gestrahlt, Gummi eingelegt, schwarz

Spindelvariante
S ohne Mutter, Außensechskant unten
SK mit Mutter, Außensechskant unten
T ohne Mutter, Schlüsselfläche unten

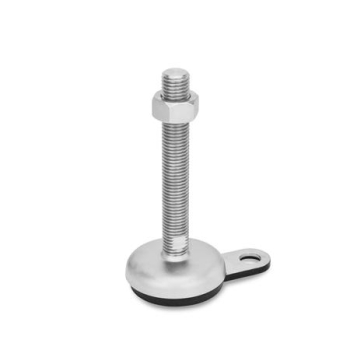

TK mit Mutter, Schlüsselfläche unten

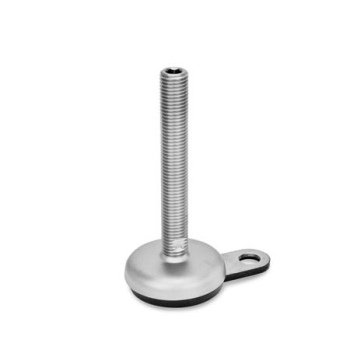

U ohne Mutter, Innensechskant oben, Schlüsselfläche unten
UK mit Mutter, Innensechskant oben, Schlüsselfläche unten

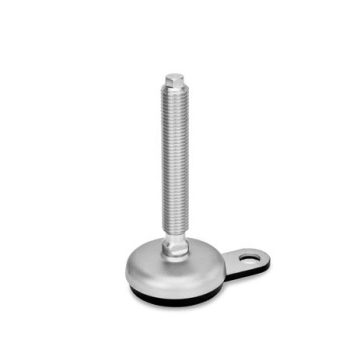

V ohne Mutter, Außensechskant oben, Schlüsselfläche unten

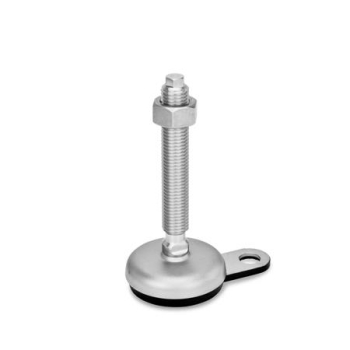

VK mit Mutter, Außensechskant oben, Schlüsselfläche unten
W mit Verstellhülse, abgedecktes Gewinde, Schlüsselfläche unten

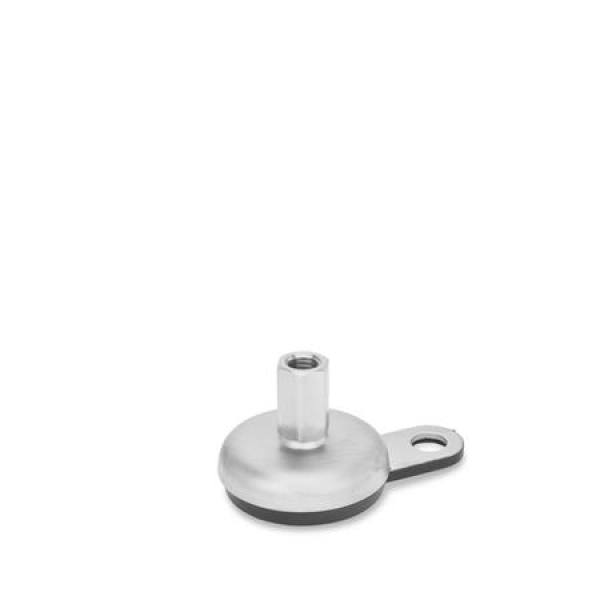

X Außensechskant, Innengewinde

RoHS

Artikelnummern

33-50-M8-40-B1-S
33-50-M8-40-B1-SK
33-50-M8-50-B1-S
33-50-M8-50-B1-SK
33-50-M8-63-B1-S
33-50-M8-63-B1-SK
33-50-M8-40-B1-X
33-50-M10-50-B1-S
33-50-M10-50-B1-SK
33-50-M10-60-B1-S
33-50-M10-60-B1-SK
33-50-M10-80-B1-S
33-50-M10-80-B1-SK
33-50-M10-100-B1-S
33-50-M10-100-B1-SK
33-50-M10-43-B1-X
33-50-M12-60-B1-S
33-50-M12-60-B1-SK
33-50-M12-80-B1-S
33-50-M12-80-B1-SK
33-50-M12-100-B1-S
33-50-M12-100-B1-SK
33-50-M12-125-B1-S
33-50-M12-125-B1-SK
33-50-M12-47-B1-X
33-50-M16-52-B1-X
33-50-M16-75-B1-T
33-50-M16-75-B1-TK
33-50-M16-75-B1-U
33-50-M16-75-B1-UK
33-50-M16-100-B1-T
33-50-M16-100-B1-TK
33-50-M16-100-B1-U
33-50-M16-100-B1-UK
33-50-M16-125-B1-T
33-50-M16-125-B1-TK
33-50-M16-125-B1-U
33-50-M16-125-B1-UK
33-50-M16-150-B1-T
33-50-M16-150-B1-TK
33-50-M16-150-B1-U
33-50-M16-150-B1-UK
33-50-M16-200-B1-T
33-50-M16-200-B1-TK
33-50-M16-200-B1-U
33-50-M16-200-B1-UK
33-60-M8-40-B1-S
33-60-M8-40-B1-SK
33-60-M8-50-B1-S
33-60-M8-50-B1-SK
33-60-M8-63-B1-S
33-60-M8-63-B1-SK
33-60-M8-41-B1-X
33-60-M10-50-B1-S
33-60-M10-50-B1-SK
33-60-M10-60-B1-S
33-60-M10-60-B1-SK
33-60-M10-80-B1-S
33-60-M10-80-B1-SK
33-60-M10-100-B1-S
33-60-M10-100-B1-SK
33-60-M10-44-B1-X
33-60-M12-60-B1-S
33-60-M12-60-B1-SK
33-60-M12-80-B1-S
33-60-M12-80-B1-SK
33-60-M12-100-B1-S
33-60-M12-100-B1-SK
33-60-M12-125-B1-S
33-60-M12-125-B1-SK
33-60-M12-48-B1-X
33-60-M16-75-B1-V
33-60-M16-75-B1-VK
33-60-M16-100-B1-V
33-60-M16-100-B1-VK
33-60-M16-125-B1-V
33-60-M16-125-B1-VK
33-60-M16-150-B1-V
33-60-M16-150-B1-VK
33-60-M16-126-B1-W
33-60-M16-151-B1-W
33-60-M16-176-B1-W
33-60-M16-201-B1-W
33-60-M16-53-B1-X
33-60-M16-75-B1-T
33-60-M16-75-B1-TK
33-60-M16-75-B1-U
33-60-M16-75-B1-UK
33-60-M16-100-B1-T
33-60-M16-100-B1-TK
33-60-M16-100-B1-U
33-60-M16-100-B1-UK
33-60-M16-125-B1-T
33-60-M16-125-B1-TK
33-60-M16-125-B1-U
33-60-M16-125-B1-UK
33-60-M16-150-B1-T
33-60-M16-150-B1-TK
33-60-M16-150-B1-U
33-60-M16-150-B1-UK
33-60-M16-200-B1-T
33-60-M16-200-B1-TK
33-60-M16-200-B1-U
33-60-M16-200-B1-UK
33-80-M8-40-B1-S
33-80-M8-40-B1-SK
33-80-M8-50-B1-S
33-80-M8-50-B1-SK
33-80-M8-63-B1-S
33-80-M8-63-B1-SK
33-80-M8-42-B1-X
33-80-M10-50-B1-S
33-80-M10-50-B1-SK
33-80-M10-60-B1-S
33-80-M10-60-B1-SK
33-80-M10-80-B1-S
33-80-M10-80-B1-SK
33-80-M10-100-B1-S
33-80-M10-100-B1-SK
33-80-M10-45-B1-X
33-80-M12-60-B1-S
33-80-M12-60-B1-SK
33-80-M12-80-B1-S
33-80-M12-80-B1-SK
33-80-M12-100-B1-S
33-80-M12-100-B1-SK
33-80-M12-125-B1-S
33-80-M12-125-B1-SK
33-80-M12-49-B1-X
33-80-M16-75-B1-V
33-80-M16-75-B1-VK
33-80-M16-100-B1-V
33-80-M16-100-B1-VK
33-80-M16-125-B1-V
33-80-M16-125-B1-VK
33-80-M16-150-B1-V
33-80-M16-150-B1-VK
33-80-M16-127-B1-W
33-80-M16-152-B1-W
33-80-M16-177-B1-W
33-80-M16-202-B1-W
33-80-M16-54-B1-X
33-80-M16-75-B1-T
33-80-M16-75-B1-TK
33-80-M16-75-B1-U
33-80-M16-75-B1-UK
33-80-M16-100-B1-T
33-80-M16-100-B1-TK
33-80-M16-100-B1-U
33-80-M16-100-B1-UK
33-80-M16-125-B1-T
33-80-M16-125-B1-TK
33-80-M16-125-B1-U
33-80-M16-125-B1-UK
33-80-M16-150-B1-T
33-80-M16-150-B1-TK
33-80-M16-150-B1-U
33-80-M16-150-B1-UK
33-80-M16-200-B1-T
33-80-M16-200-B1-TK
33-80-M16-200-B1-U
33-80-M16-200-B1-UK
33-80-M20-100-B1-V
33-80-M20-100-B1-VK
33-80-M20-125-B1-V
33-80-M20-125-B1-VK
33-80-M20-150-B1-V
33-80-M20-150-B1-VK
33-80-M20-200-B1-V
33-80-M20-200-B1-VK
33-80-M20-151-B1-W
33-80-M20-176-B1-W
33-80-M20-201-B1-W
33-80-M20-251-B1-W
33-80-M20-62-B1-X
33-80-M20-75-B1-T
33-80-M20-75-B1-TK
33-80-M20-75-B1-U
33-80-M20-75-B1-UK
33-80-M20-100-B1-T
33-80-M20-100-B1-TK
33-80-M20-100-B1-U
33-80-M20-100-B1-UK
33-80-M20-125-B1-T
33-80-M20-125-B1-TK
33-80-M20-125-B1-U
33-80-M20-125-B1-UK
33-80-M20-150-B1-T
33-80-M20-150-B1-TK
33-80-M20-150-B1-U
33-80-M20-150-B1-UK
33-80-M20-200-B1-T
33-80-M20-200-B1-TK
33-80-M20-200-B1-U
33-80-M20-200-B1-UK
33-80-M24-100-B1-V
33-80-M24-100-B1-VK
33-80-M24-150-B1-V
33-80-M24-150-B1-VK
33-80-M24-200-B1-V
33-80-M24-200-B1-VK
33-80-M24-176-B1-W
33-80-M24-226-B1-W
33-80-M24-276-B1-W
33-80-M24-100-B1-T
33-80-M24-100-B1-TK
33-80-M24-100-B1-U
33-80-M24-100-B1-UK
33-80-M24-125-B1-T
33-80-M24-125-B1-TK
33-80-M24-125-B1-U
33-80-M24-125-B1-UK
33-80-M24-150-B1-T
33-80-M24-150-B1-TK
33-80-M24-150-B1-U
33-80-M24-150-B1-UK
33-80-M24-200-B1-T
33-80-M24-200-B1-TK
33-80-M24-200-B1-U
33-80-M24-200-B1-UK
33-100-M8-40-B1-S
33-100-M8-40-B1-SK
33-100-M8-50-B1-S
33-100-M8-50-B1-SK
33-100-M8-63-B1-S
33-100-M8-63-B1-SK
33-100-M8-43-B1-X
33-100-M10-50-B1-S
33-100-M10-50-B1-SK
33-100-M10-60-B1-S
33-100-M10-60-B1-SK
33-100-M10-80-B1-S
33-100-M10-80-B1-SK
33-100-M10-100-B1-S
33-100-M10-100-B1-SK
33-100-M10-46-B1-X
33-100-M12-60-B1-S
33-100-M12-60-B1-SK
33-100-M12-80-B1-S
33-100-M12-80-B1-SK
33-100-M12-100-B1-S
33-100-M12-100-B1-SK
33-100-M12-125-B1-S
33-100-M12-125-B1-SK
33-100-M12-50-B1-X
33-100-M16-75-B1-V
33-100-M16-75-B1-VK
33-100-M16-100-B1-V
33-100-M16-100-B1-VK
33-100-M16-125-B1-V
33-100-M16-125-B1-VK
33-100-M16-150-B1-V
33-100-M16-150-B1-VK
33-100-M16-128-B1-W
33-100-M16-153-B1-W
33-100-M16-178-B1-W
33-100-M16-203-B1-W
33-100-M16-55-B1-X
33-100-M16-75-B1-T
33-100-M16-75-B1-TK
33-100-M16-75-B1-U
33-100-M16-75-B1-UK
33-100-M16-100-B1-T
33-100-M16-100-B1-TK
33-100-M16-100-B1-U
33-100-M16-100-B1-UK
33-100-M16-125-B1-T
33-100-M16-125-B1-TK
33-100-M16-125-B1-U
33-100-M16-125-B1-UK
33-100-M16-150-B1-T
33-100-M16-150-B1-TK
33-100-M16-150-B1-U
33-100-M16-150-B1-UK
33-100-M16-200-B1-T
33-100-M16-200-B1-TK
33-100-M16-200-B1-U
33-100-M16-200-B1-UK
33-100-M20-100-B1-V
33-100-M20-100-B1-VK
33-100-M20-125-B1-V
33-100-M20-125-B1-VK
33-100-M20-150-B1-V
33-100-M20-150-B1-VK
33-100-M20-200-B1-V
33-100-M20-200-B1-VK
33-100-M20-152-B1-W
33-100-M20-177-B1-W
33-100-M20-202-B1-W
33-100-M20-252-B1-W
33-100-M20-63-B1-X
33-100-M20-75-B1-T
33-100-M20-75-B1-TK
33-100-M20-75-B1-U
33-100-M20-75-B1-UK
33-100-M20-100-B1-T
33-100-M20-100-B1-TK
33-100-M20-100-B1-U
33-100-M20-100-B1-UK
33-100-M20-125-B1-T
33-100-M20-125-B1-TK
33-100-M20-125-B1-U
33-100-M20-125-B1-UK
33-100-M20-150-B1-T
33-100-M20-150-B1-TK
33-100-M20-150-B1-U
33-100-M20-150-B1-UK
33-100-M20-200-B1-T
33-100-M20-200-B1-TK
33-100-M20-200-B1-U
33-100-M20-200-B1-UK
33-100-M24-100-B1-V
33-100-M24-100-B1-VK
33-100-M24-150-B1-V
33-100-M24-150-B1-VK
33-100-M24-200-B1-V
33-100-M24-200-B1-VK
33-100-M24-177-B1-W
33-100-M24-227-B1-W
33-100-M24-277-B1-W
33-100-M24-100-B1-T
33-100-M24-100-B1-TK
33-100-M24-100-B1-U
33-100-M24-100-B1-UK
33-100-M24-125-B1-T
33-100-M24-125-B1-TK
33-100-M24-125-B1-U
33-100-M24-125-B1-UK
33-100-M24-150-B1-T
33-100-M24-150-B1-TK
33-100-M24-150-B1-U
33-100-M24-150-B1-UK
33-100-M24-200-B1-T
33-100-M24-200-B1-TK
33-100-M24-200-B1-U
33-100-M24-200-B1-UK
