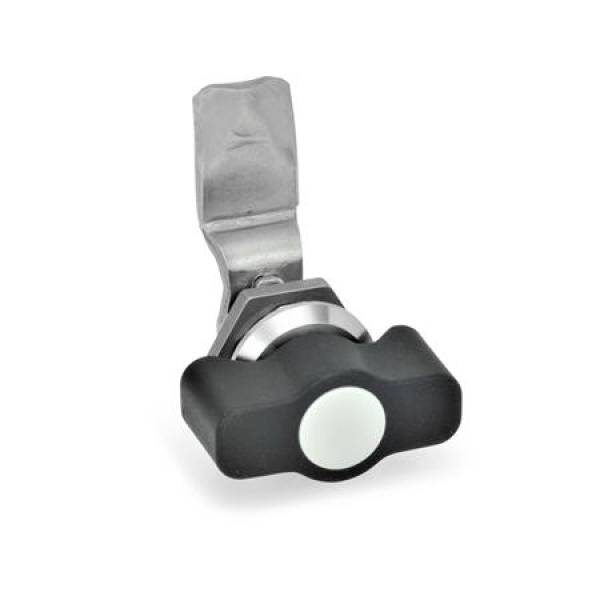

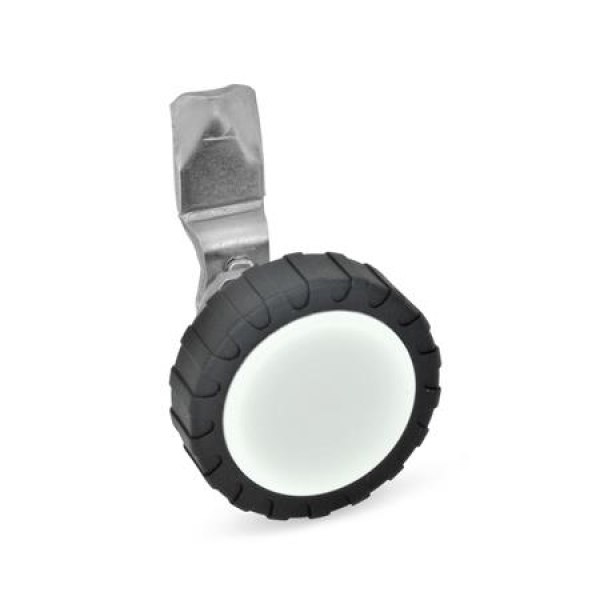

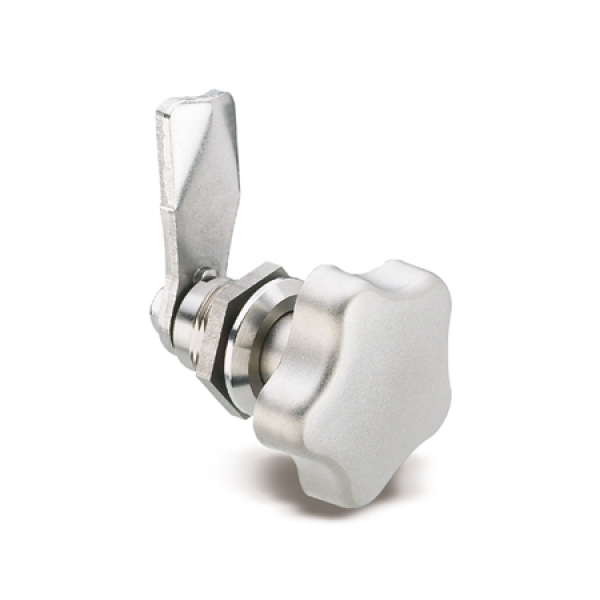

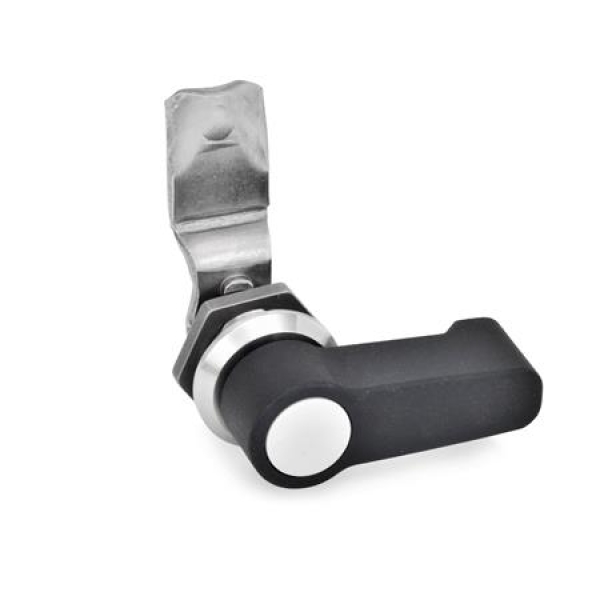

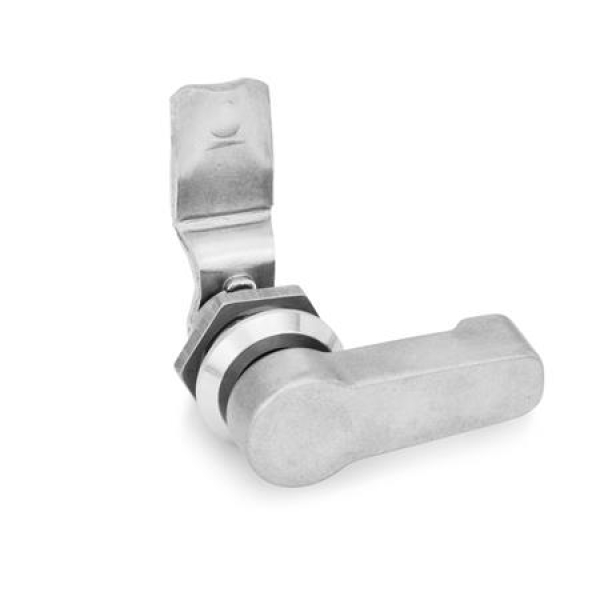

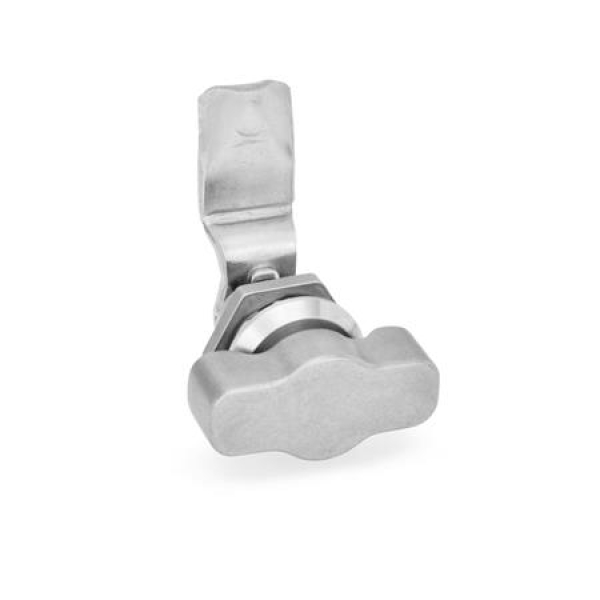

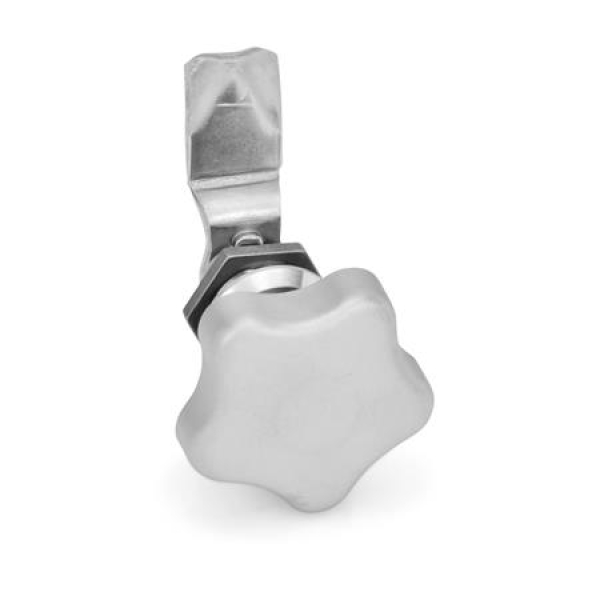

Edelstahl-Verriegelungen GN 115 verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, die den Riegel hinter der Zarge zu liegen bringt. Die Anlaufschrägen am Riegel erleichtern das Schließen der Tür.

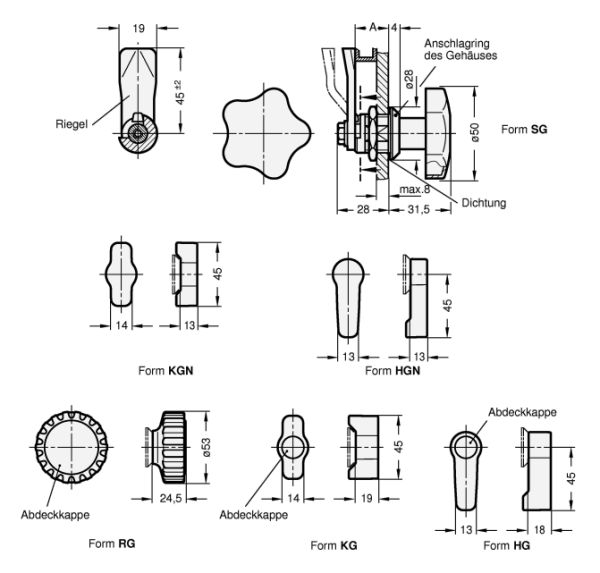

Durch verschieden gekröpfte Riegel lässt sich ein Bereich A von 6 bis 50 mm abdecken.
Der Bedienungsbolzen ist zur Abdichtung mit einem O-Ring versehen.
Edelstahl-Verriegelungen GN 115 werden mit lose beigelegtem Riegel geliefert.
Riegelabstand A |
6 |
10 |
14 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
34 |
38 |
40 |
50 |
