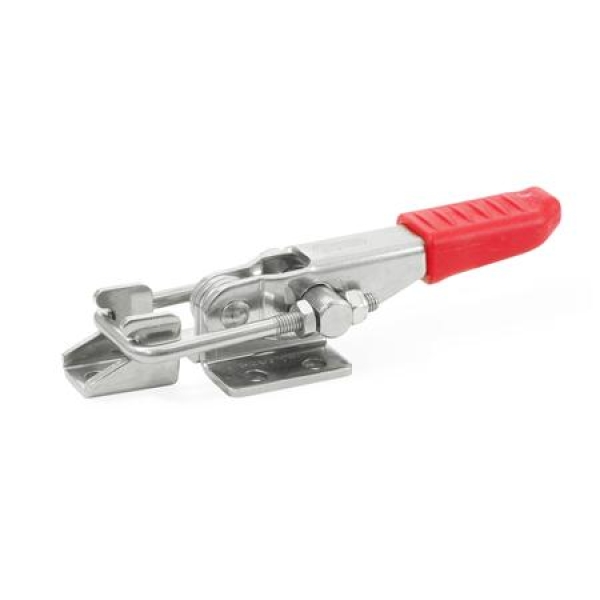

GN 851 Edelstahl-Verschluss-Spanner für Zugspannung

Art.Nr.:: 851-320-T2-NI
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Werkstoff:

Größe:

50,11 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

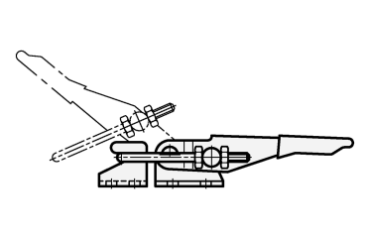

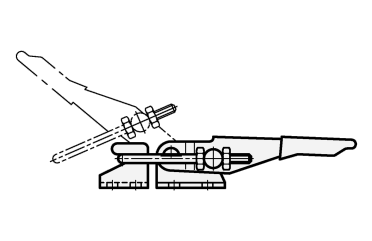

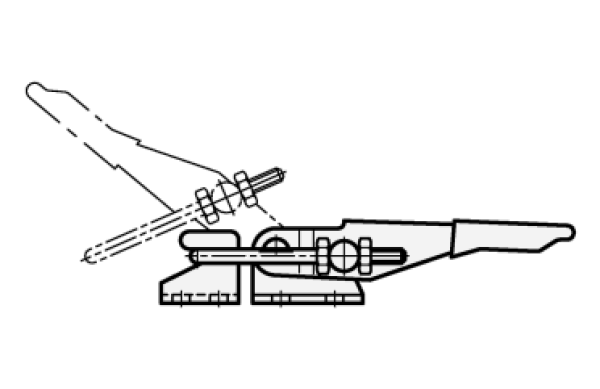

Der Zugbügel der Verschluss-Spanner GN 851 kann innerhalb des Verstellweges justiert werden.

In Spannstellung stehen Zugbügel und Spannarm parallel zur Befestigungsebene des Verschluss-Spanners.

Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.1 weitere Ausführungen angeboten.

Größe	F_H in N Haltekraft	a	b₁	b₂	b₃	b₄	b₅	d₁	d₂	h₁ ≈	h₂
160	1600	12	26	28	21	20	14	M 4	4,3	26	18
320	3200	16	40	44	32	28	22	M 6	6,5	30	25
700	7000	24	60	54	38	38	26	M 8	8,5	42	37

Größe	l₁ ≈	l₂ min.	m₁	m₂	m₃	m₄	m₅	r ≈ bei w₂ = 0	s	w₁ Hub	w₂ ≈ Verstell- weg
160	98	11	19	5	16	5	10	35	2	25	6
320	152	19	32	10,5	19	7	14,3	57	3	48	8,5
700	220	21	38	9,5	41,5	9,5	19	74	3,5	58	19

Ausführung

Edelstahl NI
Blechteile / Zugbügel
nichtrostend, 1.4301

Bolzen
nichtrostend, 1.4305

alle beweglichen Teile mit
Spezialfett geschmiert

Griffteil mit Kunststoffkappe
rot, ölbeständig

Form
T2 mit Zugbügel, mit Gegenhalter

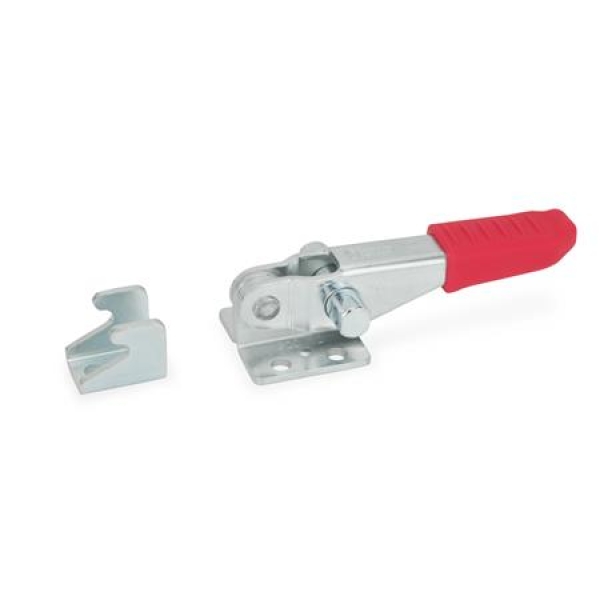

T ohne Zugbügel, mit Gegenhalter

RoHS-konform

Artikelnummern

851-160-T2-NI
851-160-T-NI
851-320-T2-NI
851-320-T-NI
851-700-T2-NI
851-700-T-NI
