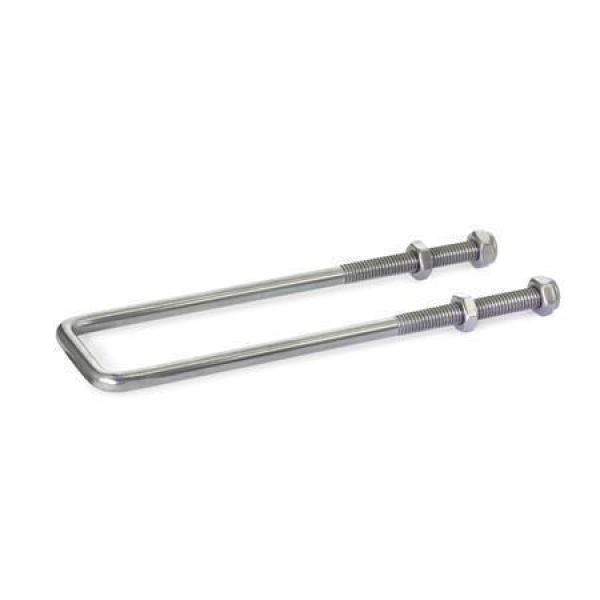

GN 951.1 Edelstahl-Zugbügel

Art.Nr.:: 951.1-M8-38-127-NI
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

l1:

Werkstoff:

15,15 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Edelstahl-Zugbügel

d₁	b	l₁	d₂	l₃	Größe	GN 851 r bei w₂=0	w₂	GN 851.3 r bei w₂=0	w₂	Größe	GN 851.1 / GN 851.2 r bei w₂=0	w₂
M 4	21	56*	3,4	27,5	160	35	11	35	11	-	-	-
M 4	21	70**	3,4	28,5	160	48	12	48	12	160	50	12
M 4	21	103	3,4	30	160	80	14	80	14	160	82	14
M 4	21	153	3,4	35	160	125	19	125	19	160	127	19
M 4	21	203	3,4	35	160	175	19	175	19	160	177	19
M 6	32	78*	5,2	33	320	57	10	54	13	-	-	-
M 6	32	110**	5,2	44	320	75	24	75	24	320	78	21
M 6	32	130	5,2	45	320	94	25	94	25	320	94	25
M 6	32	155	5,2	45	320	119	25	119	25	320	119	25
M 6	32	205	5,2	45	320	169	25	169	25	320	169	25
M 8	38	111*	7,2	52	700	74	22	70	26	-	-	-
M 8	38	127	7,2	60	700	78	34	78	34	-	-	-
M 8	38	143**	7,2	56	700	98	30	98	30	700	98	30
M 8	38	157	7,2	60	700	108	34	108	34	700	108	34
M 8	38	207	7,2	60	700	158	34	158	34	700	158	34

* Diese Zugbügellängen gehören bei den Standardausführungen von GN 851 / GN 851.3 zum Lieferumfang.
** Diese Zugbügellängen gehören bei den Standardausführungen von GN 851.1 / GN 851.2 zum Lieferumfang.

Ausführung

Edelstahl NI
nichtrostend, 1.4301

Sechskantmuttern
(mit Polyamideinlage)
M4: DIN 934 / DIN 985
M6 / M8: DIN 936 / DIN 985
Edelstahl

RoHS-konform

Auf Anfrage

Edelstahl A4
nichtrostend, 1.4401

Artikelnummern

951.1-M4-21-56-NI
951.1-M4-21-70-NI
951.1-M4-21-103-NI
951.1-M4-21-153-NI
951.1-M4-21-203-NI
951.1-M6-32-78-NI
951.1-M6-32-110-NI
951.1-M6-32-130-NI
951.1-M6-32-155-NI
951.1-M6-32-205-NI
951.1-M8-38-111-NI
951.1-M8-38-127-NI
951.1-M8-38-143-NI
951.1-M8-38-157-NI
951.1-M8-38-207-NI
