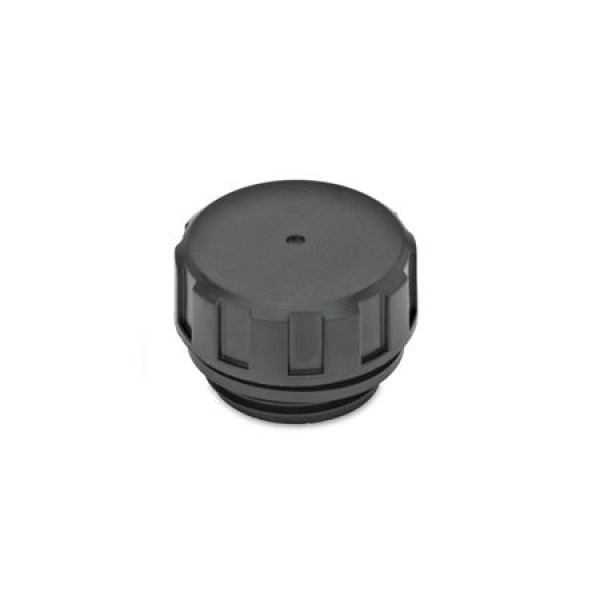

Bei Einfülldeckeln GN 548.1 sind ab Gewinde G½ die Dichtungen in einem radialen und planseitigen Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.

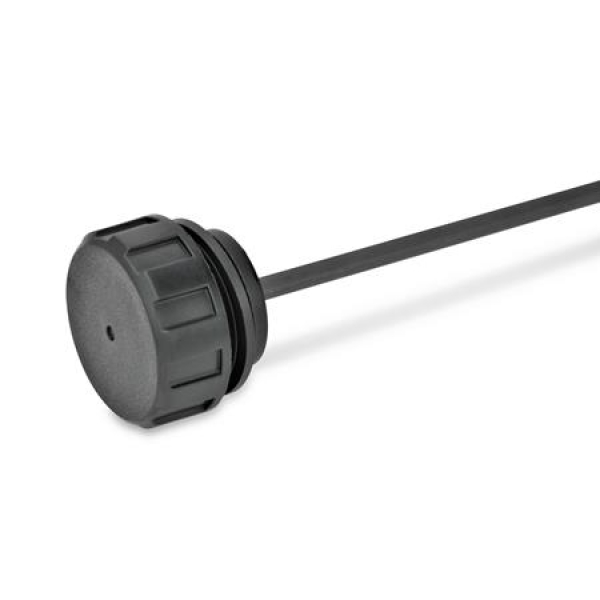

MAX-MIN-Markierungsstriche können auf den Flächen des Ölmessstabes leicht angebracht werden (siehe GN 109).

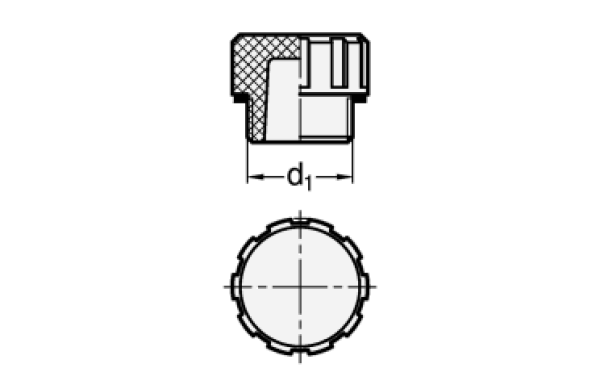

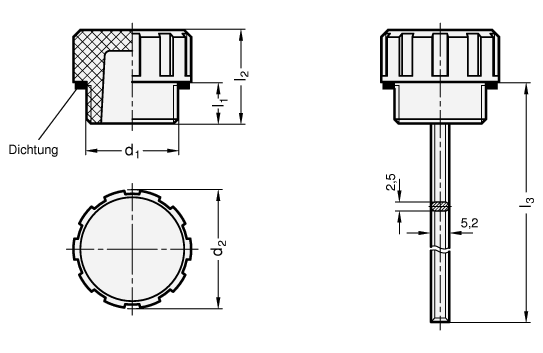

d1 |
d2 |
l1 |
l2 |
l3 |
G 1/4 |
20,5 |
9 |
19 |
192 |
G 3/8 |
25 |
9 |
21 |
192 |
G 1/2 |
28 |
11 |
25 |
189 |
G 3/4 |
34 |
12 |
27 |
188 |
G 1 |
42 |
13 |
29 |
188 |
G 1 1/4 |
52 |
13 |
32 |
185 |
G 1 1/2 |
57 |
13 |
35 |
185 |
