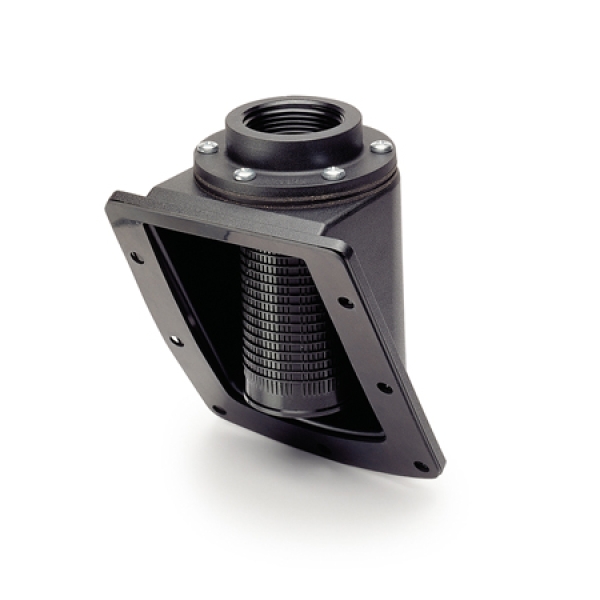

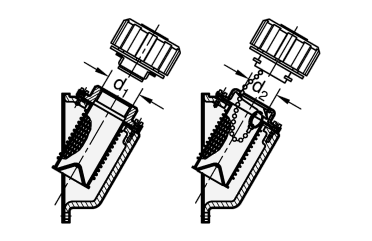

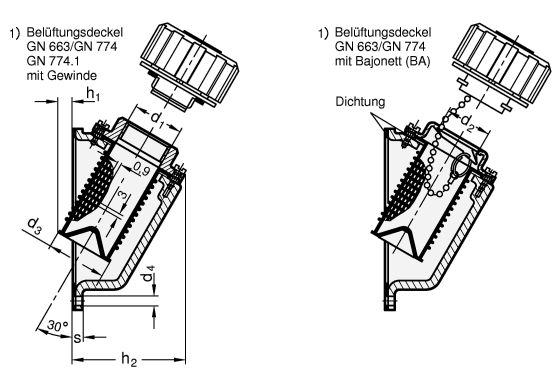

Einfüllsiebe für Seitenmontage GN 664.1 haben einen Montageflansch für die Gewinde- oder Bajonettbefestigung (BA) des Belüftungsdeckels. Das Sieb dient der Rückhaltung von Grobschmutz während des Einfüllvorganges.
Der Seitenflansch wird mit 7 Schrauben M6 an der Behälterwand befestigt. Bei der Montage ist darauf zu achten, dass die Befestigungsschrauben nicht unnötig stark angezogen werden (max. mit 8 Nm), um ein Verformen des Flansches und damit eine Beeinträchtigung der Abdichtung zu vermeiden.
Die Befestigungsschrauben M6 für den Seitenflansch gehören nicht zum Lieferumfang.
d1
Gewinde |
d2
Bajonett
BA |
d3 |
d4 |
h1 |
h2 |
l1 |
l2 |
s |
| G 1 1/4 |
BA 39 |
49 |
7 |
18 |
92 |
148 |
117 |
7 |
