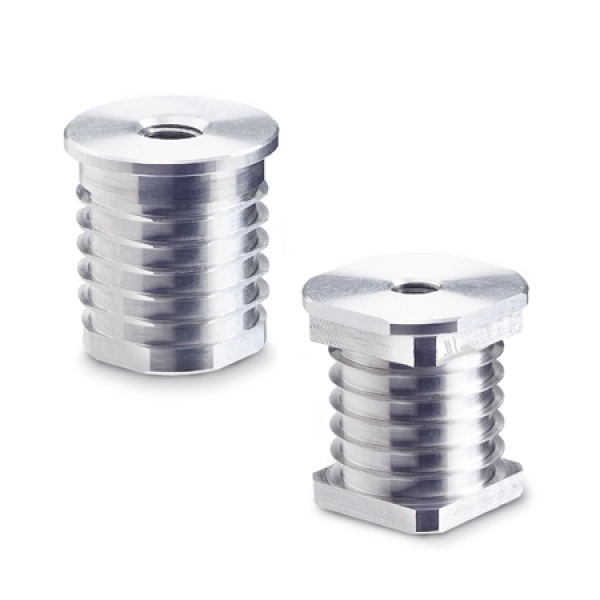

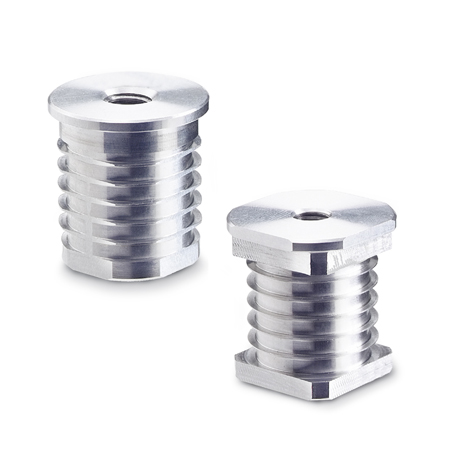

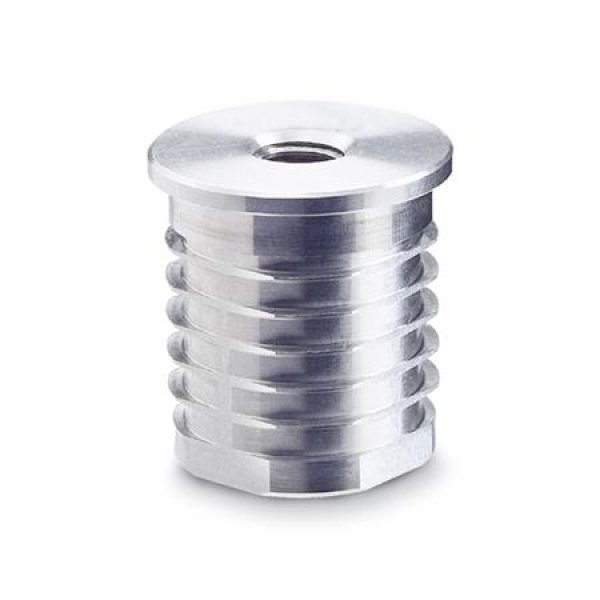

Einsteckbuchsen GN 992 werden durch Einschlagen mittels Schonhammer montiert. Die Lamellen überbrücken dabei eine Fertigungstoleranz des Innendurchmessers bzw. Innenvierkants von
±0,5 mm. Dadurch wird die Montage von Schrauben in Rohren ermöglicht.
Die Abmessungen sind an Konstruktionsrohre GN 990 angelehnt, jedoch wird eine Überprüfung der Toleranzlage des Rohrs empfohlen.
d1
Außen-Ø
für
Rundrohr |
s
Außen-Ø
für
Vierkant-
rohr |
d2 |
|
l1 |
l2 |
l3 +0,5 |
w |
für Rohr
GN 990 |
| D 20 |
V 20 |
M 8 |
- |
29,5 |
2,5 |
16 |
2 |
D20 / V20 |
| D 25 |
V 25 |
M 8 |
M 10 |
33,5 |
2,5 |
16 |
2 |
D25 / V25 |
| D 30 |
V 30 |
M 8 |
M 10 |
33,5 |
2,5 |
18 |
2 |
D30 / V30 |
| D 32 |
- |
M 8 |
M 10 |
33,5 |
2,5 |
18 |
2 |
D32 |
| D 35 |
V 35 |
M 10 |
M 12 |
37,5 |
2,5 |
24 |
2 |
D35 / V35 |
| D 40 |
V 40 |
M 10 |
M 12 |
41,5 |
2,5 |
24 |
3 |
D40 / V40 |
| D 42 |
- |
M 10 |
M 12 |
41,5 |
2,5 |
24 |
3 |
D42 |
| D 45 |
V 45 |
M 12 |
M 16 |
45,5 |
2,5 |
30 |
3 |
D45 / V45 |
| D 48 |
- |
M 12 |
M 16 |
45,5 |
2,5 |
30 |
3 |
D48 |
| D 50 |
V 50 |
M 12 |
M 16 |
45,5 |
2,5 |
30 |
3 |
D50 / V50 |
