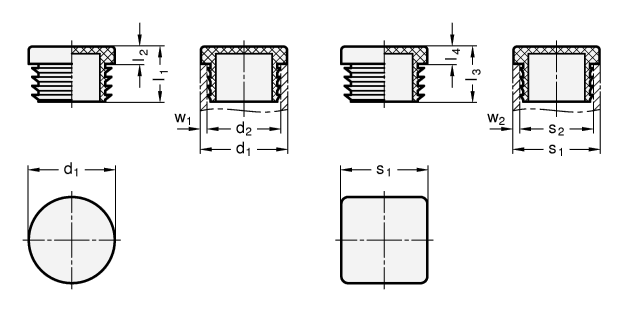

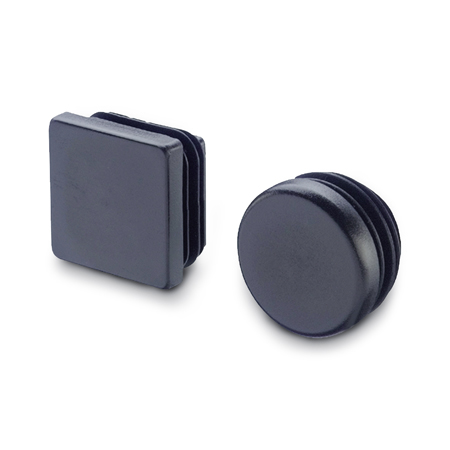

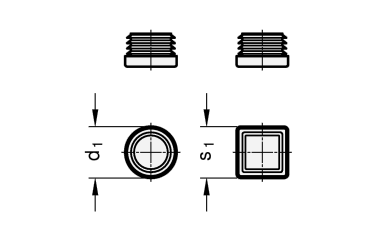

Endstopfen GN 991 sind ausgelegt zum Verschließen von Rohrenden, wenn Sicherheitsgründe oder optische Aspekte dies erfordern.
Sie werden von Hand oder mit einem Schonhammer in die Rohre eingedrückt.

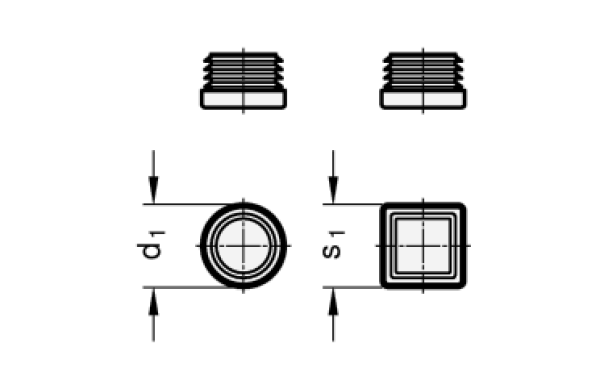

d1
Ø |
d2
Ø |
w1 |
l1 |
l2 |
für Rohr
GN 990 |
| D 10 |
6 ... 8 |
1 ... 2 |
10 |
4 |
D 10 |
| D 12 |
8 ... 10 |
1 ... 2 |
14 |
4 |
D 12 |
| D 14 |
10 ... 12 |
1 ... 2 |
14 |
4 |
D 14 |
| D 15 |
11 ... 13 |
1 ... 2 |
16 |
4,5 |
D 15 |
| D 16 |
12 ... 13,6 |
1,2 ... 2 |
15 |
5 |
D 16 |
| D 18 |
13 ... 16 |
1 ... 2,5 |
16 |
5 |
D 18 |
| D 20 |
15 ... 18 |
1 ... 2,5 |
17 |
5 |
D 20 |
| D 25 |
20 ... 23 |
1 ... 2,5 |
18 |
5 |
D 25 |
| D 30 |
25 ... 28 |
1 ... 2,5 |
17 |
5 |
D 30 |
| D 32 |
27 ... 30 |
1 ... 2,5 |
16 |
5 |
D 32 |
| D 35 |
30 ... 33 |
1 ... 2,5 |
17 |
5 |
D 35 |
| D 40 |
30 ... 34 |
3 ... 5 |
17 |
5 |
D 40 |
| D 42 |
35 ... 37 |
2,5 ... 3,5 |
17 |
5 |
D 42 |
| D 45 |
38 ... 43 |
1 ... 3,5 |
17 |
5 |
D 45 |
| D 48 |
40 ... 42 |
3 ... 4 |
20 |
5 |
D 48 |
| D 50 |
43 ... 45 |
2,5 ... 3,5 |
23 |
6 |
D 50 |
| D 55 |
45 ... 49 |
3 ... 5 |
20 |
5 |
D 55 |
| D 60 |
52 ... 54 |
3 ... 4 |
21 |
4 |
D 60 |
| s1 |
s2 |
w2 |
l₃ |
l₄ |
für Rohr
GN 990 |
| V 10 |
5 ... 8 |
0,8 ... 2,5 |
14 |
4 |
V 10 |
| V 12 |
8 ... 10 |
1 ... 2 |
16 |
5 |
V 12 |
| V 16 |
12 ... 13 |
1 ... 2,5 |
17 |
5 |
V 16 |
| V 20 |
15 ... 18 |
1 ... 3 |
17 |
5 |
V 20 |
| V 25 |
20 ... 23 |
1 ... 3 |
17 |
5 |
V 25 |
| V 30 |
25 ... 28 |
1 ... 3 |
17 |
5 |
V 30 |
| V 35 |
30 ... 33 |
1 ... 3 |
20 |
5 |
V 35 |
| V 40 |
34 |
1 ... 3 |
19 |
5 |
V 40 |
| V 45 |
39 ... 43 |
1 ... 3 |
20 |
5 |
V 45 |
| V 50 |
40 ... 45 |
2,6 ... 4 |
25 |
5 |
V 50 |
