GN 552 Entlüftungsschrauben, Kunststoff

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form:

Kennziffer:

ab 2,58 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Funktion und Einsatzkriterien der Entlüftungsschrauben GN 552 siehe Funktionsbeschreibung.

MAX-MIN-Markierungsstriche können auf den Flächen des Ölmessstabes leicht angebracht werden (siehe GN 109).

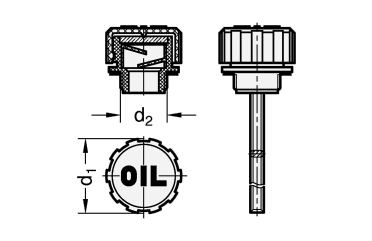

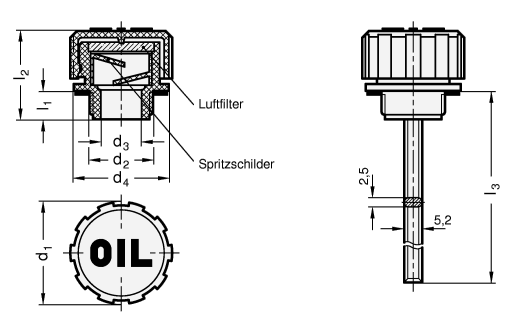

d₁	d₂			d₃	d₄	l₁	l₂ ≈	l₃
31	G 1/4	-	-	8	30	9,5	29,5	188
31	G 3/8	M 16 x 1,5	M 18 x 1,5	10	30	9,5	29,5	188
31	G 1/2	M 20 x 1,5	M 22 x 1,5	12	30	9,5	29,5	188
42	G 3/8	-	-	10	41	11,5	36,5	-
42	G 1/2	-	-	12	41	11,5	36,5	-
42	G 3/4	-	-	18	41	11,5	36,5	184
42	G 1	-	-	23	41	11,5	36,5	184
57	G 3/4	-	-	18	56	14	42	-
57	G 1	-	-	23	56	14	42	-
57	G 1 1/4	-	-	28	56	16	42	184
57	G 1 1/2	-	-	28	56	16	42	184

Ausführung

Kunststoff (Polyamid PA)
temperaturbeständig bis 100 °C

Oberteil (Deckel)
orange, RAL 2004

Unterteil (Einschraubgewinde)
schwarz

Dichtung
Gummi NBR (Perbunan)

Luftfilter Drahtgeflecht
verzinkt
Filterfeinheit 50 bis 60 µm

Luftfilter PU-Schaum
Polyurethan
Filterfeinheit 40 µm
temperaturbeständig bis 100 °C

Ölmessstab Stahl
phosphatiert
Füllstandsmarkierungen / Sonderlängen GN 109F

Form
A ohne Ölmessstab
B* mit Ölmessstab

Kennziffer
0 mit Spritzschilder, mit Draht-Filter
1 mit Spritzschilder, ohne Filter
2 mit Spritzschilder, mit PU-Filter
3 ohne Spritzschilder, ohne Filter
4 ohne Spritzschilder, mit PU-Filter

RoHS

* Die Ausführung mit Ölmessstab (Form B) ist nur möglich bei Kennziffer 0, 1 und 2 und zwar bei:
Gr. 31 - alle Gewinde
Gr. 42 - nur G 3/4 und G 1
Gr. 57 - nur G 1 1/4 und G 1 1/2

Artikelnummern

552-31-G1/4-A-0
552-31-G1/4-B-0
552-31-G1/4-A-1
552-31-G1/4-B-1
552-31-G1/4-A-2
552-31-G1/4-B-2
552-31-G1/4-A-3
552-31-G1/4-A-4
552-31-G3/8-A-0
552-31-G3/8-B-0
552-31-G3/8-A-1
552-31-G3/8-B-1
552-31-G3/8-A-2
552-31-G3/8-B-2
552-31-G3/8-A-3
552-31-G3/8-A-4
552-31-M16X1,5-A-0
552-31-M16X1,5-B-0
552-31-M16X1,5-A-1
552-31-M16X1,5-B-1
552-31-M16X1,5-A-2
552-31-M16X1,5-B-2
552-31-M16X1,5-A-3
552-31-M16X1,5-A-4
552-31-M18X1,5-A-0
552-31-M18X1,5-B-0
552-31-M18X1,5-A-1
552-31-M18X1,5-B-1
552-31-M18X1,5-A-2
552-31-M18X1,5-B-2
552-31-M18X1,5-A-3
552-31-M18X1,5-A-4
552-31-G1/2-A-0
552-31-G1/2-B-0
552-31-G1/2-A-1
552-31-G1/2-B-1
552-31-G1/2-A-2
552-31-G1/2-B-2
552-31-G1/2-A-3
552-31-G1/2-A-4
552-31-M20X1,5-A-0
552-31-M20X1,5-B-0
552-31-M20X1,5-A-1
552-31-M20X1,5-B-1
552-31-M20X1,5-A-2
552-31-M20X1,5-B-2
552-31-M20X1,5-A-3
552-31-M20X1,5-A-4
552-31-M22X1,5-A-0
552-31-M22X1,5-B-0
552-31-M22X1,5-A-1
552-31-M22X1,5-B-1
552-31-M22X1,5-A-2
552-31-M22X1,5-B-2
552-31-M22X1,5-A-3
552-31-M22X1,5-A-4
552-42-G3/8-A-0
552-42-G3/8-A-1
552-42-G3/8-A-2
552-42-G3/8-A-3
552-42-G3/8-A-4
552-42-G1/2-A-0
552-42-G1/2-A-1
552-42-G1/2-A-2
552-42-G1/2-A-3
552-42-G1/2-A-4
552-42-G3/4-A-0
552-42-G3/4-B-0
552-42-G3/4-A-1
552-42-G3/4-B-1
552-42-G3/4-A-2
552-42-G3/4-B-2
552-42-G3/4-A-3
552-42-G3/4-A-4
552-42-G1-A-0
552-42-G1-B-0
552-42-G1-A-1
552-42-G1-B-1
552-42-G1-A-2
552-42-G1-B-2
552-42-G1-A-3
552-42-G1-A-4
552-57-G3/4-A-0
552-57-G3/4-A-1
552-57-G3/4-A-2
552-57-G3/4-A-3
552-57-G3/4-A-4
552-57-G1-A-0
552-57-G1-A-1
552-57-G1-A-2
552-57-G1-A-3
552-57-G1-A-4
552-57-G11/4-A-0
552-57-G11/4-B-0
552-57-G11/4-A-1
552-57-G11/4-B-1
552-57-G11/4-A-2
552-57-G11/4-B-2
552-57-G11/4-A-3
552-57-G11/4-A-4
552-57-G11/2-A-0
552-57-G11/2-B-0
552-57-G11/2-A-1
552-57-G11/2-B-1
552-57-G11/2-A-2
552-57-G11/2-A-3
552-57-G11/2-A-4
