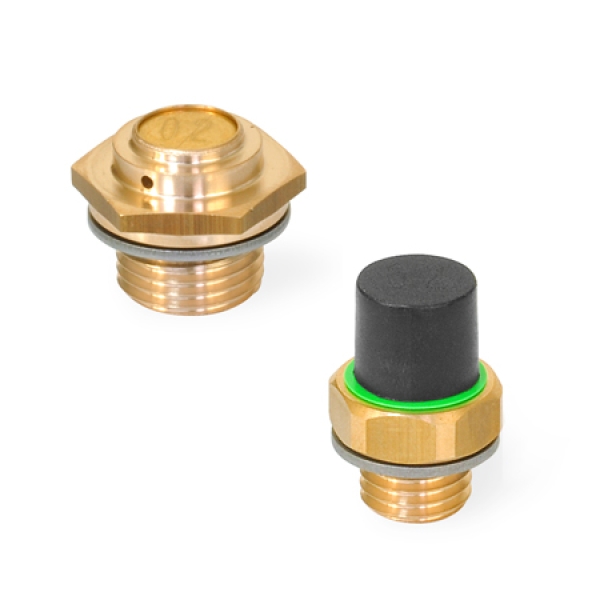

Entlüftungsventile GN 883 entlüften nach Überschreiten des in der Tabelle angegebenen Öffnungsdruckes einen Behälter und schützen dadurch vor unzulässig hohem Behälterinnendruck. Außerdem zeichnen sie sich durch ihre besonders kompakten Baumaße aus.
Zur Unterscheidung verschiedener Öffnungsdrücke dient eine Kennzeichnung (Form A) bzw. ein Farbring (Form B) in gelb (20 - 80 mbar) bzw. grün (160 - 240 mbar).
Das einfache Funktionsprinzip, Druckfeder / Kugel, gewährleistet einen dauerhaften und störungsfreien Einsatz des einseitig wirkendenden Ventils. Die Einbaulage ist senkrecht nach oben.

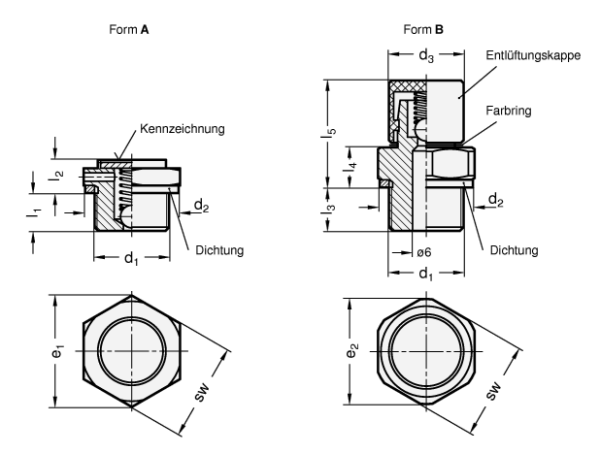

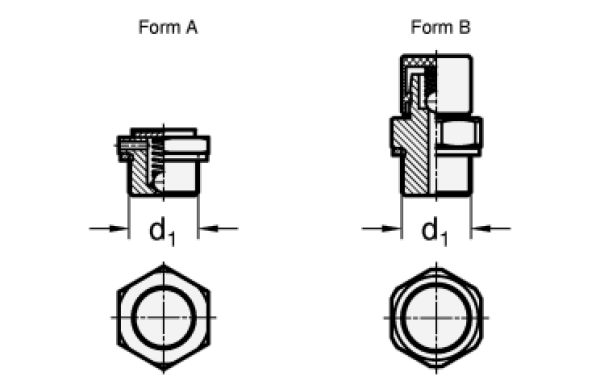

Form
A niedrige Bauform
B hohe Bauform, mit Edelstahl-Kappe
| d1 |
Öffnungs-
druck
in mbar
min. |
max. |
d2 |
d3 |
e1 |
e2 |
l1 |
l2 |
l3 |
l4 |
l5 |
sw
Form A |
Form B |
ca. Luft-
durchlass
Form A |
l/min.
Form B |
| M 10 x 1 |
- |
20 |
80 |
14,5 |
12,5 |
16 |
18,5 |
6 |
6 |
8 |
7 |
16 |
14 |
17 |
12 |
18 |
| M 10 x 1 |
- |
160 |
240 |
14,5 |
12,5 |
16 |
18,5 |
6 |
6 |
8 |
7 |
16 |
14 |
17 |
12 |
18 |
| M 12 x 1,5 |
- |
20 |
80 |
18 |
12,5 |
19,5 |
18,5 |
6,5 |
6 |
7,5 |
7 |
16,5 |
17 |
17 |
12 |
18 |
| M 12 x 1,5 |
- |
160 |
240 |
18 |
12,5 |
19,5 |
18,5 |
6,5 |
6 |
7,5 |
7 |
16,5 |
17 |
17 |
12 |
18 |
| M 14 x 1,5 |
G 1/4 |
20 |
80 |
20 |
12,5 |
19,5 |
18,5 |
6,5 |
6 |
7,5 |
7,5 |
16,5 |
17 |
17 |
12 |
18 |
| M 14 x 1,5 |
G 1/4 |
160 |
240 |
20 |
12,5 |
19,5 |
18,5 |
6,5 |
6 |
7,5 |
7,5 |
16,5 |
17 |
17 |
12 |
18 |
| M 16 x 1,5 |
- |
20 |
80 |
22 |
12,5 |
25 |
24 |
9 |
11 |
7,5 |
7,5 |
16,5 |
22 |
22 |
12 |
18 |
| M 16 x 1,5 |
- |
160 |
240 |
22 |
12,5 |
25 |
24 |
9 |
11 |
7,5 |
7,5 |
16,5 |
22 |
22 |
12 |
18 |
| - |
G 3/8 |
20 |
80 |
23 |
12,5 |
25 |
24 |
9 |
11 |
7,5 |
7,5 |
16,5 |
22 |
22 |
12 |
18 |
| - |
G 3/8 |
160 |
240 |
23 |
12,5 |
25 |
24 |
9 |
11 |
7,5 |
7,5 |
16,5 |
22 |
22 |
12 |
18 |
| - |
G 1/2 |
20 |
80 |
26 |
12,5 |
31 |
29 |
8,5 |
11 |
8 |
8 |
17 |
27 |
27 |
12 |
18 |
| - |
G 1/2 |
160 |
240 |
26 |
12,5 |
31 |
29 |
8,5 |
11 |
8 |
8 |
17 |
27 |
27 |
12 |
18 |
| - |
G 3/4 |
20 |
80 |
32 |
12,5 |
37 |
35 |
8,5 |
11 |
8 |
8 |
17 |
32 |
32 |
12 |
18 |
| - |
G 3/4 |
160 |
240 |
32 |
12,5 |
37 |
35 |
8,5 |
11 |
8 |
8 |
17 |
32 |
32 |
12 |
18 |
