ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
ab 13,17 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung

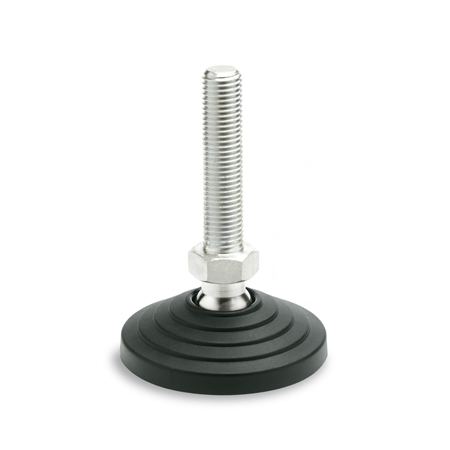

ESD-Gelenkfüße GN 344.7 haben einen elektrisch leitenden ESD-Kunststoff (PA) bzw. Gummi (NBR), der eine elektrische Aufladung verhindert. Der Aufdruck ESD auf der Fußoberfläche definiert die besonderen antistatischen Eigenschaften gemäß EN 100015 und ICE 61340-5-1.

Diese Gelenkfüße erzielen eine hohe statische Belastbarkeit durch die Verwendung eines hochwertigen Kunststoffes und eine Formgestaltung (Verrippung), welche die Last auf einen großen Bereich verteilt.

Die in der Tabelle angegebenen Werte der statischen Belastbarkeit sind Richtwerte, bei deren Überschreitung es zur bleibenden Verformung bzw. zum Bruch des Kunststofftellers kommen kann.

Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzte Anzahl von Gelenkfüßen eine begrenzte Zeit durch eine senkrecht zum Teller wirkende, statische Kraft beaufschlagt wurde.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.

Gelenkfüße GN 344.7 werden montiert geliefert, sind aber demontierbar.



d1 d2 l1 l2 l3 sw Kugel-Ø Statische Belastbarkeit in kN
(siehe Hinweis)
60 M 8 43 68 - - 33 24 14 14 14
60 M 10 43 68 98 - 33 24 14 14 14
60 M 12 43 68 98 - 33 24 14 14 14
60 M 14 68 98 148 - 33 24 14 14 14
60 M 16 68 108 148 168 33 24 16 14 14
60 M 16 58 98 138 158 43 24 24 24 18
60 M 20 98 138 158 198 43 24 24 24 18
60 M 24 98 138 158 198 43 24 24 24 18
80 M 8 43 68 - - 33 24 14 14 16
80 M 10 43 68 98 - 33 24 14 14 16
80 M 12 43 68 98 - 33 24 14 14 16
80 M 14 68 98 148 - 33 24 14 14 16
80 M 16 68 108 148 168 33 24 16 14 16
80 M 16 58 98 138 158 43 24 24 24 18
80 M 20 98 138 158 198 43 24 24 24 18
80 M 24 98 138 158 198 43 24 24 24 18
100 M 8 43 68 - - 33 24 14 14 18
100 M 10 43 68 98 - 33 24 14 14 18
100 M 12 43 68 98 - 33 24 14 14 18
100 M 14 68 98 148 - 33 24 14 14 18
100 M 16 68 108 148 168 33 24 16 14 18
100 M 16 58 98 138 158 43 24 24 24 25
100 M 20 98 138 158 198 43 24 24 24 25
100 M 24 98 138 158 198 43 24 24 24 25
125 M 16 58 98 138 158 67 46 24 24 28
125 M 20 98 138 158 198 67 46 24 24 28
125 M 24 98 138 158 198 67 46 24 24 28
Ausführung
Fuß
Kunststoff ESD
Thermoplast (Polyamid PA)
glasfaserverstärkt
schwarz, matt
temperaturbeständig bis 100° C elektrisch leitend
Oberflächenwiderstand 103 Ω
(ASTM D257 Meßmethode)
Volumenwiderstand 103 Ω
(ASTM D257 Meßmethode)

Verstellspindel
Edelstahl
nichtrostend 1.4305

Sechskantmutter
ISO 4032
Edelstahl
nichtrostend 1.4301

Gummiauflage (NBR)
70 Shore A, schwarz
elektrisch leitend
Oberflächenwiderstand 103 Ω (ASTM D991 Meßmethode)
Volumenwiderstand 103 Ω (ASTM D991 Meßmethode)

Form
A  ohne Mutter, ohne Gummiauflage
B  mit Mutter, ohne Gummiauflage

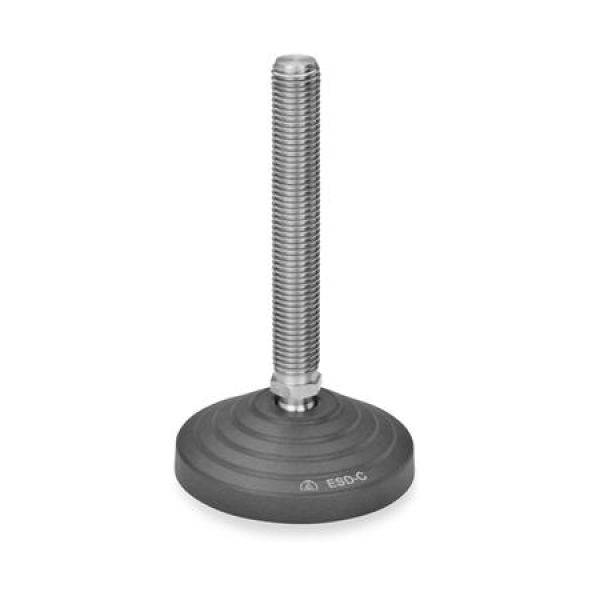

AG  ohne Mutter, mit Gummiauflage
BG  mit Mutter, mit Gummiauflage


RoHS
Artikelnummern
344.7-60-M8-43-A
344.7-60-M8-43-B
344.7-60-M8-43-AG
344.7-60-M8-43-BG
344.7-60-M8-68-A
344.7-60-M8-68-B
344.7-60-M8-68-AG
344.7-60-M8-68-BG
344.7-60-M10-43-A
344.7-60-M10-43-B
344.7-60-M10-43-AG
344.7-60-M10-43-BG
344.7-60-M10-68-A
344.7-60-M10-68-B
344.7-60-M10-68-AG
344.7-60-M10-68-BG
344.7-60-M10-98-A
344.7-60-M10-98-B
344.7-60-M10-98-AG
344.7-60-M10-98-BG
344.7-60-M12-43-A
344.7-60-M12-43-B
344.7-60-M12-43-AG
344.7-60-M12-43-BG
344.7-60-M12-68-A
344.7-60-M12-68-B
344.7-60-M12-68-AG
344.7-60-M12-68-BG
344.7-60-M12-98-A
344.7-60-M12-98-B
344.7-60-M12-98-AG
344.7-60-M12-98-BG
344.7-60-M16-68-A
344.7-60-M16-68-B
344.7-60-M16-68-AG
344.7-60-M16-68-BG
344.7-60-M16-108-A
344.7-60-M16-108-B
344.7-60-M16-108-AG
344.7-60-M16-148-AG
344.7-60-M16-148-BG
344.7-60-M16-168-A
344.7-60-M16-168-B
344.7-60-M16-168-AG
344.7-60-M16-168-BG
344.7-60-M16-58-A
344.7-60-M16-58-B
344.7-60-M16-58-AG
344.7-60-M16-58-BG
344.7-60-M16-98-A
344.7-60-M16-98-B
344.7-60-M16-98-AG
344.7-60-M16-98-BG
344.7-60-M16-138-A
344.7-60-M16-138-B
344.7-60-M16-138-AG
344.7-60-M16-138-BG
344.7-60-M16-158-A
344.7-60-M16-158-B
344.7-60-M16-158-AG
344.7-60-M16-158-BG
344.7-60-M20-98-A
344.7-60-M20-98-B
344.7-60-M20-98-AG
344.7-60-M20-98-BG
344.7-60-M20-138-A
344.7-60-M20-138-B
344.7-60-M20-138-AG
344.7-60-M20-138-BG
344.7-60-M20-158-A
344.7-60-M20-158-B
344.7-60-M20-158-AG
344.7-60-M20-158-BG
344.7-60-M20-198-A
344.7-60-M20-198-B
344.7-60-M20-198-AG
344.7-60-M20-198-BG
344.7-60-M24-98-A
344.7-60-M24-98-B
344.7-60-M24-98-AG
344.7-60-M24-98-BG
344.7-60-M24-158-A
344.7-60-M24-158-B
344.7-60-M24-158-AG
344.7-60-M24-158-BG
344.7-60-M24-198-A
344.7-60-M24-198-B
344.7-60-M24-198-AG
344.7-60-M24-198-BG
344.7-80-M8-43-A
344.7-80-M8-43-B
344.7-80-M8-43-AG
344.7-80-M8-43-BG
344.7-80-M8-68-A
344.7-80-M8-68-B
344.7-80-M8-68-AG
344.7-80-M8-68-BG
344.7-80-M10-43-A
344.7-80-M10-43-B
344.7-80-M10-43-AG
344.7-80-M10-43-BG
344.7-80-M10-68-A
344.7-80-M10-68-B
344.7-80-M10-68-AG
344.7-80-M10-68-BG
344.7-80-M10-98-A
344.7-80-M10-98-B
344.7-80-M10-98-AG
344.7-80-M10-98-BG
344.7-80-M12-43-A
344.7-80-M12-43-B
344.7-80-M12-43-AG
344.7-80-M12-43-BG
344.7-80-M12-68-A
344.7-80-M12-68-B
344.7-80-M12-68-AG
344.7-80-M12-68-BG
344.7-80-M12-98-A
344.7-80-M12-98-B
344.7-80-M12-98-AG
344.7-80-M12-98-BG
344.7-80-M16-68-A
344.7-80-M16-68-B
344.7-80-M16-68-AG
344.7-80-M16-68-BG
344.7-80-M16-108-A
344.7-80-M16-108-B
344.7-80-M16-108-AG
344.7-80-M16-108-BG
344.7-80-M16-148-A
344.7-80-M16-148-B
344.7-80-M16-148-AG
344.7-80-M16-148-BG
344.7-80-M16-168-A
344.7-80-M16-168-B
344.7-80-M16-168-AG
344.7-80-M16-168-BG
344.7-80-M16-58-A
344.7-80-M16-58-B
344.7-80-M16-58-AG
344.7-80-M16-58-BG
344.7-80-M16-98-A
344.7-80-M16-98-B
344.7-80-M16-98-AG
344.7-80-M16-98-BG
344.7-80-M16-138-A
344.7-80-M16-138-B
344.7-80-M16-138-AG
344.7-80-M16-138-BG
344.7-80-M16-158-A
344.7-80-M16-158-B
344.7-80-M16-158-AG
344.7-80-M16-158-BG
344.7-80-M20-98-A
344.7-80-M20-98-B
344.7-80-M20-98-AG
344.7-80-M20-98-BG
344.7-80-M20-138-A
344.7-80-M20-138-B
344.7-80-M20-138-AG
344.7-80-M20-138-BG
344.7-80-M20-158-A
344.7-80-M20-158-B
344.7-80-M20-158-AG
344.7-80-M20-158-BG
344.7-80-M20-198-A
344.7-80-M20-198-B
344.7-80-M20-198-AG
344.7-80-M20-198-BG
344.7-80-M24-98-A
344.7-80-M24-98-B
344.7-80-M24-98-AG
344.7-80-M24-98-BG
344.7-80-M24-158-A
344.7-80-M24-158-B
344.7-80-M24-158-AG
344.7-80-M24-158-BG
344.7-80-M24-198-A
344.7-80-M24-198-B
344.7-80-M24-198-AG
344.7-80-M24-198-BG
344.7-100-M8-43-A
344.7-100-M8-43-B
344.7-100-M8-43-AG
344.7-100-M8-43-BG
344.7-100-M8-68-A
344.7-100-M8-68-B
344.7-100-M8-68-AG
344.7-100-M8-68-BG
344.7-100-M10-43-A
344.7-100-M10-43-B
344.7-100-M10-43-AG
344.7-100-M10-43-BG
344.7-100-M10-68-A
344.7-100-M10-68-B
344.7-100-M10-68-AG
344.7-100-M10-68-BG
344.7-100-M10-98-A
344.7-100-M10-98-B
344.7-100-M10-98-AG
344.7-100-M10-98-BG
344.7-100-M12-43-A
344.7-100-M12-43-B
344.7-100-M12-43-AG
344.7-100-M12-43-BG
344.7-100-M12-68-A
344.7-100-M12-68-B
344.7-100-M12-68-AG
344.7-100-M12-68-BG
344.7-100-M12-98-A
344.7-100-M12-98-B
344.7-100-M12-98-AG
344.7-100-M12-98-BG
344.7-100-M16-68-A
344.7-100-M16-68-B
344.7-100-M16-68-AG
344.7-100-M16-68-BG
344.7-100-M16-108-A
344.7-100-M16-108-B
344.7-100-M16-108-AG
344.7-100-M16-108-BG
344.7-100-M16-148-A
344.7-100-M16-148-B
344.7-100-M16-148-AG
344.7-100-M16-148-BG
344.7-100-M16-168-A
344.7-100-M16-168-B
344.7-100-M16-168-AG
344.7-100-M16-168-BG
344.7-100-M16-58-A
344.7-100-M16-58-B
344.7-100-M16-58-AG
344.7-100-M16-58-BG
344.7-100-M16-98-A
344.7-100-M16-98-B
344.7-100-M16-98-AG
344.7-100-M16-98-BG
344.7-100-M16-138-A
344.7-100-M16-138-B
344.7-100-M16-138-AG
344.7-100-M16-138-BG
344.7-100-M16-158-A
344.7-100-M16-158-B
344.7-100-M16-158-AG
344.7-100-M16-158-BG
344.7-100-M20-98-A
344.7-100-M20-98-B
344.7-100-M20-98-AG
344.7-100-M20-98-BG
344.7-100-M20-138-A
344.7-100-M20-138-B
344.7-100-M20-138-AG
344.7-100-M20-138-BG
344.7-100-M20-158-A
344.7-100-M20-158-B
344.7-100-M20-158-AG
344.7-100-M20-158-BG
344.7-100-M20-198-A
344.7-100-M20-198-B
344.7-100-M20-198-AG
344.7-100-M20-198-BG
344.7-100-M24-98-A
344.7-100-M24-98-B
344.7-100-M24-98-AG
344.7-100-M24-98-BG
344.7-100-M24-158-A
344.7-100-M24-158-B
344.7-100-M24-158-AG
344.7-100-M24-158-BG
344.7-100-M24-198-A
344.7-100-M24-198-B
344.7-100-M24-198-AG
344.7-100-M24-198-BG
344.7-125-M16-58-A
344.7-125-M16-58-B
344.7-125-M16-58-AG
344.7-125-M16-58-BG
344.7-125-M16-98-A
344.7-125-M16-98-B
344.7-125-M16-98-AG
344.7-125-M16-98-BG
344.7-125-M16-138-A
344.7-125-M16-138-B
344.7-125-M16-138-AG
344.7-125-M16-138-BG
344.7-125-M16-158-A
344.7-125-M16-158-B
344.7-125-M16-158-AG
344.7-125-M16-158-BG
344.7-125-M20-98-A
344.7-125-M20-98-B
344.7-125-M20-98-AG
344.7-125-M20-98-BG
344.7-125-M20-138-A
344.7-125-M20-138-B
344.7-125-M20-138-AG
344.7-125-M20-138-BG
344.7-125-M20-158-A
344.7-125-M20-158-B
344.7-125-M20-158-AG
344.7-125-M20-158-BG
344.7-125-M20-198-A
344.7-125-M20-198-B
344.7-125-M20-198-AG
344.7-125-M20-198-BG
344.7-125-M24-98-A
344.7-125-M24-98-B
344.7-125-M24-98-AG
344.7-125-M24-98-BG
344.7-125-M24-158-A
344.7-125-M24-158-B
344.7-125-M24-158-AG
344.7-125-M24-158-BG
344.7-125-M24-198-A
344.7-125-M24-198-B
344.7-125-M24-198-AG
344.7-125-M24-198-BG
