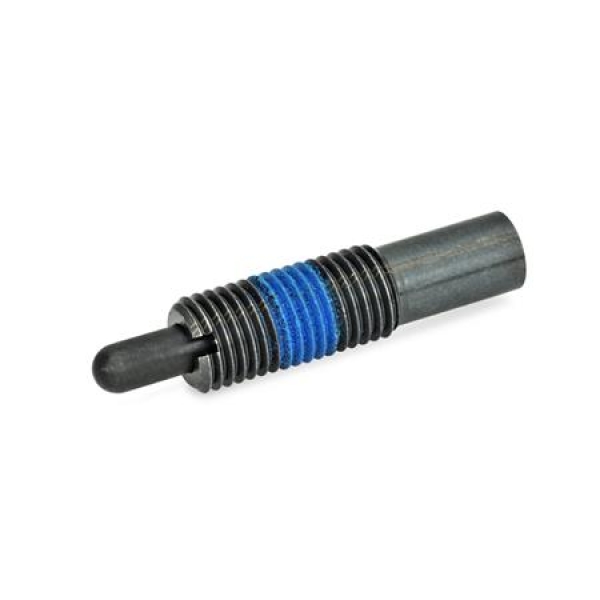

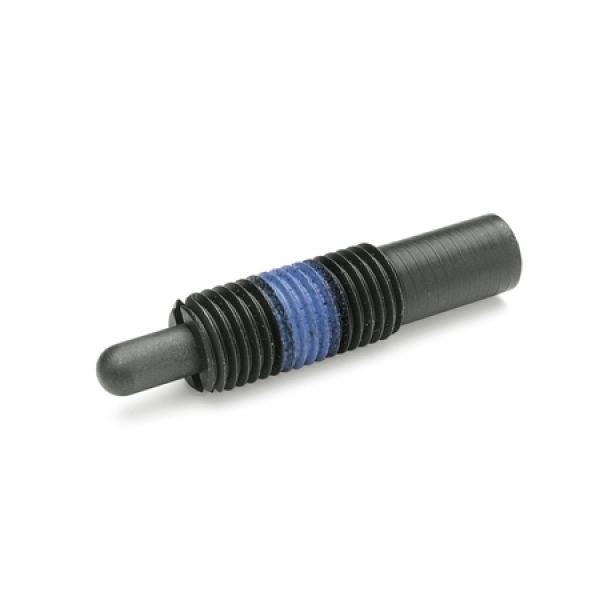

GN 611 Federnde Druckstücke, lange Ausführung

Art.Nr.:: 611-M16-50-LS
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

58,21 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Federnde Druckstücke GN 611 werden als Auswerfer, An- und Abdruckstifte in der Blechverarbeitung, sowie als Dämpfungselement verwendet.

Der Schlitz auf der Druckbolzenseite dient zum Einschrauben in Sacklöcher. Hierzu ist unter GN 611.5-M ... ein spezieller Schraubendreher lieferbar (siehe Tabelle).

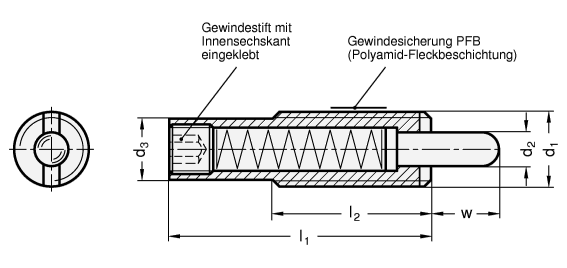

d₁	w Feder- weg	d₂	d₃	l₁	l₂	sw Innen- sechskant	Federdruck in N ≈ normal (Form L) Anfang	Ende	Federdruck in N ≈ verstärkt (Form LS) Anfang	Ende	Artikel-Nr. Schraubendreher
M 10	8	4	7,8	35	25	3	6	16	-	-	GN 611.5-M10
M 12	10	5,5	9,5	43	35	4	4	18	7	46	GN 611.5-M12
M 16	10	8	13,4	48	35	6	7	24	10	43	GN 611.5-M16
M 16	15	8	13,4	58	35	6	9	33	10	57	GN 611.5-M16
M 16	20	8	13,4	58	35	6	4	23	-	-	GN 611.5-M16
M 16	20	8	13,4	83	35	6	-	-	18	72	GN 611.5-M16
M 16	25	8	13,4	98	35	6	13	41	20	70	GN 611.5-M16
M 16	30	8	13,4	98	35	6	13	47	20	80	GN 611.5-M16
M 16	40	8	13,4	148	35	6	13	63	21	113	GN 611.5-M16
M 16	50	8	13,4	148	35	6	7	43	13	75	GN 611.5-M16

Ausführung

Stahl
brüniert

Druckbolzen
einsatzgehärtet

Kennzeichnung der Form LS:
Gehäuse mit 2 Längsmarkierungen

Form
L normaler Federdruck
LS verstärkter Federdruck

RoHS

Zubehör: Schraubendreher GN 611.5

Artikelnummern

611-M10-8-L
611-M12-10-L
611-M12-10-LS
611-M16-10-L
611-M16-10-LS
611-M16-15-L
611-M16-15-LS
611-M16-20-L
611-M16-20-LS
611-M16-25-L
611-M16-25-LS
611-M16-30-L
611-M16-30-LS
611-M16-40-L
611-M16-40-LS
611-M16-50-L
611-M16-50-LS
