GN 509.3 Federringe, Befestigungselemente für Kugelrollen GN 509 / GN 509.1

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1 / d2:

ab 0,66 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

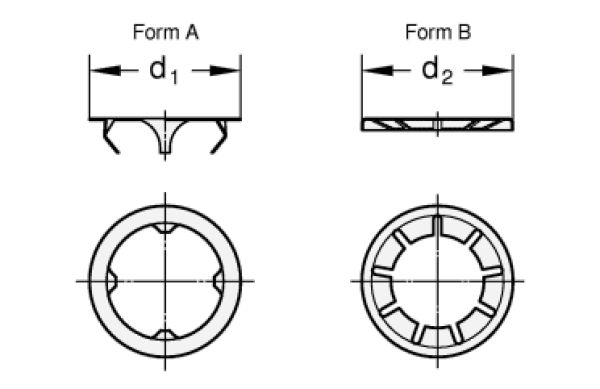

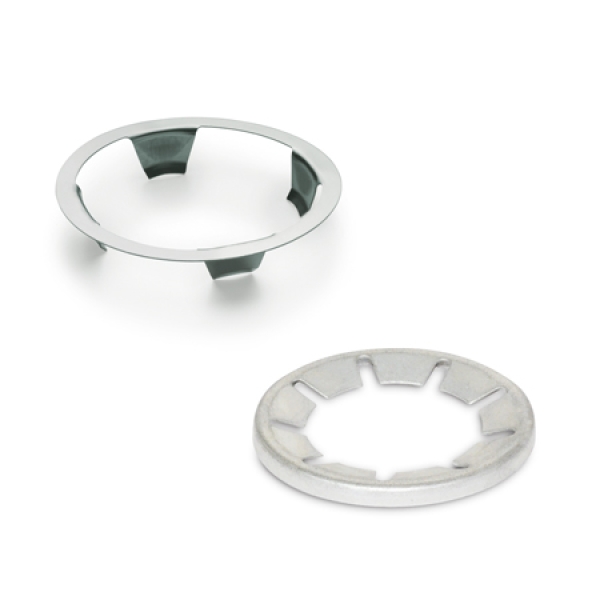

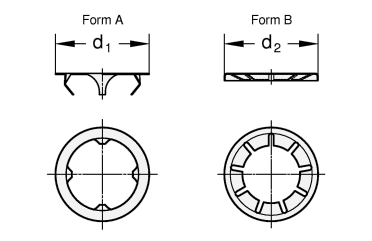

Mit Krallenfederringen GN 509.3, Form A können Kugelrollen von der Einbauseite her befestigt und demontiert werden.

Zackenringe GN 509.3, Form B werden von der Rückseite montiert. So befestigte Kugelrollen sind nicht mehr demontierbar. Bezüglich der Blechdicke besteht keine Einschränkung.

d₁ Form A	d₂ Form B	d₃ Form A	d₄ Form B Kleinstmaß	s₁ Form A	s₂ Form B	für Kugelrollen GN 509 GN 509.1 Größe
-	36	-	22,2	-	beliebig	12
31	38	25 -0,2	24,2	2 ... 3	beliebig	15
44	-	37,3 -0,3	-	2 ... 4	-	22
55	-	46,7 -0,3	-	2 ... 4	-	30

Ausführung

Form A
Federstahl
Edelstahl

Form B
Federstahl
verzinkt

RoHS-konform

Form
A Krallenfederring
B Zackenring

Artikelnummern

509.3-36-B
509.3-31-A
509.3-38-B
509.3-44-A
509.3-55-A
