GN 1024 Federstecker aus Stahl oder Edelstahl

Art.Nr.:: 1024-NI-6-E
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

Werkstoff:

4,40 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Federstecker GN 1024 werden zur axialen Sicherung von Bolzen und Achsen sowie zur Verdrehsicherung von z. B. Kronenmuttern DIN 935 eingesetzt.

Die Verwendung von Federdrähten mit ganzzahligen Durchmessern erleichtert die Zuordnung und das Festlegen des gewünschten Spiels in der Aufnahmebohrung.

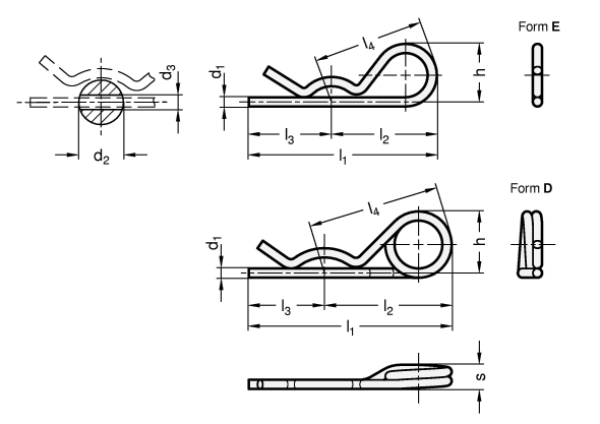

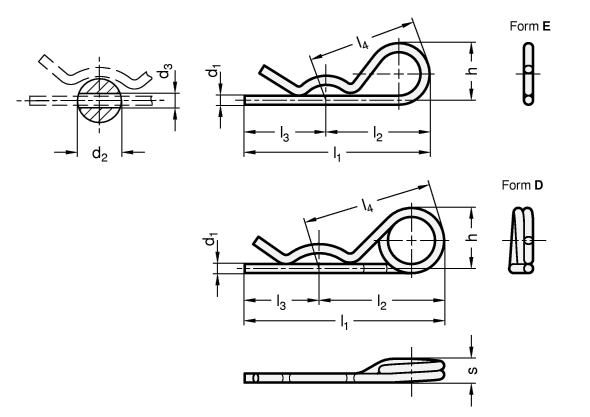

Form	d₁	d₂ für Bolzen-Ø	d₃ empf. Aufnahme-Ø	h	l₁	l₂	l₃	l₄	s	Kräfte in N ≈ Montage	Demontage	bei Bolzen-Ø
E	1,5	7 ... 12	2	9	45	25	20	25	-	9	8	8
E	2	9 ... 14	2,5	13	57	32	25	34	-	14	9	12
E	3	10 ... 16	3,5	23	72	42	30	44	-	55	40	16
E	4	16 ... 20	4,5	27	74	44	30	48	-	210	170	20
E	5	20 ... 28	5,5	32	102	57	45	61	-	260	210	25
E	6	28 ... 40	6,5	42	126	73	53	77	-	240	150	30

Form	d₁	d₂ für Bolzen-Ø	d₃ empf. Aufnahme-Ø	h	l₁	l₂	l₃	l₄	s	Kräfte in N ≈ Montage	Demontage	bei Bolzen-Ø
D	2	8 ... 14	2,5	14	56	31	25	33	5,5	10	9	12
D	3	14 ... 20	3,5	22	73	43	30	47	8	35	28	16
D	4	17 ... 24	4,5	32	94	58	36	62	10,5	50	35	20
D	5	18 ... 30	5,5	35	110	70	40	73	13,5	100	95	25
D	6	24 ... 36	6,5	41	142	85	57	90	16	190	125	30
D	7	26 ... 40	7,5	42	152	92	60	96	19	350	210	40

Ausführung

Stahl ST
verzinkt, blau passiviert

Edelstahl NI
nichtrostend, 1.4310

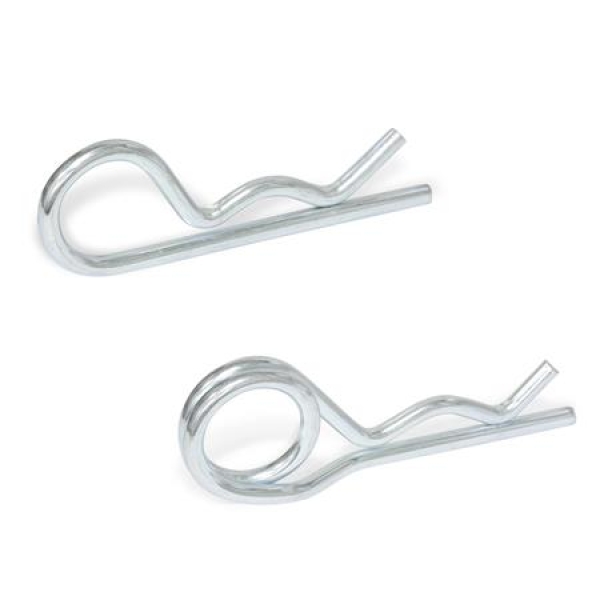

Form

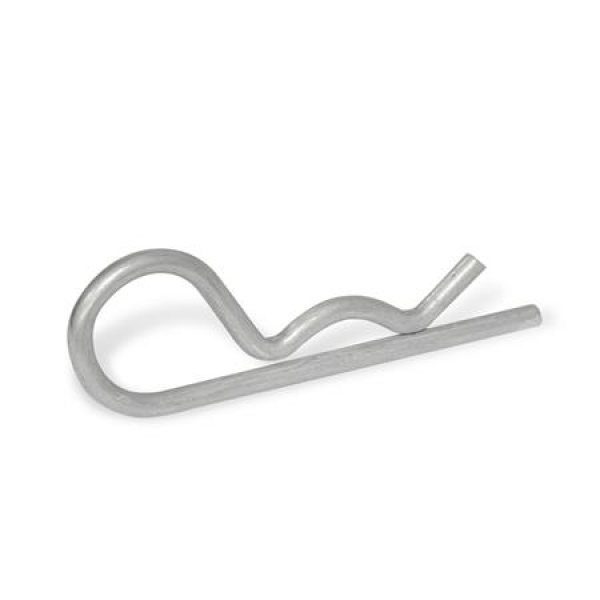

E mit einfacher Windung

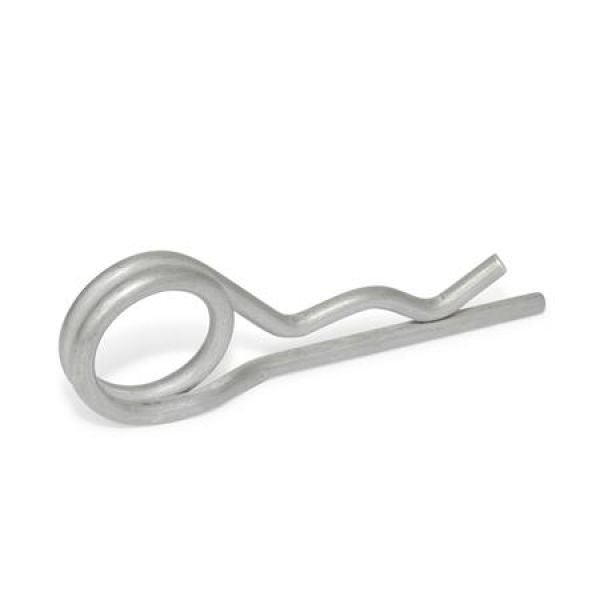

D mit doppelter Windung

RoHS

Artikelnummern

1024-ST-1,5-E
1024-ST-2-E
1024-ST-3-E
1024-ST-4-E
1024-ST-5-E
1024-ST-6-E
1024-ST-2-D
1024-ST-3-D
1024-ST-4-D
1024-ST-5-D
1024-ST-6-D
1024-ST-7-D
1024-NI-1,5-E
1024-NI-2-E
1024-NI-3-E
1024-NI-4-E
1024-NI-5-E
1024-NI-6-E
1024-NI-2-D
1024-NI-3-D
1024-NI-4-D
1024-NI-5-D
1024-NI-6-D
