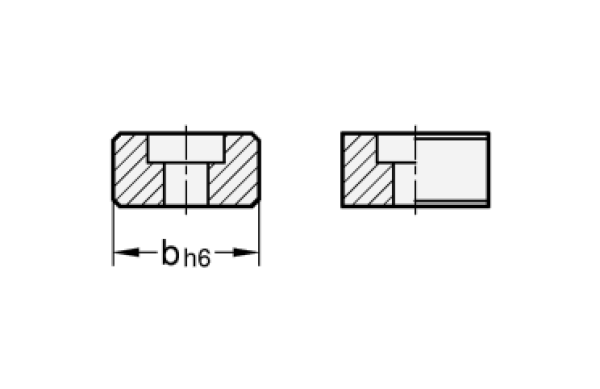

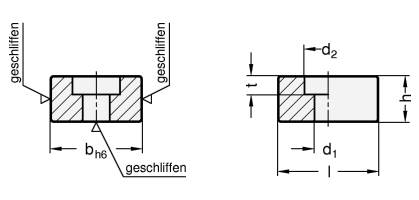

Flache Nutensteine GN 230 dienen zum Ausrichten und Positionieren von Vorrichtungen auf Maschinentischen mit T-Nuten DIN 650.
Hierzu werden sie in die Richtnuten der Vorrichtungen eingeschraubt.
b h6 |
d1 |
d2 |
h |
l |
t |
für Schrauben
DIN 84
DIN 912 |
10 |
4,5 |
8 |
8 |
20 |
4,3 |
M4 x 10 |
12 |
5,5 |
10 |
8 |
20 |
5,3 |
M5x12 |
14 |
6,6 |
11 |
10 |
22 |
6,3 |
M6x16 |
16 |
6,6 |
11 |
10 |
22 |
6,3 |
M6x16 |
18 |
6,6 |
11 |
10 |
22 |
6,3 |
M6x16 |
20 |
6,6 |
11 |
10 |
22 |
6,3 |
M6x16 |
22 |
6,6 |
11 |
12 |
32 |
6,3 |
M6x16 |
